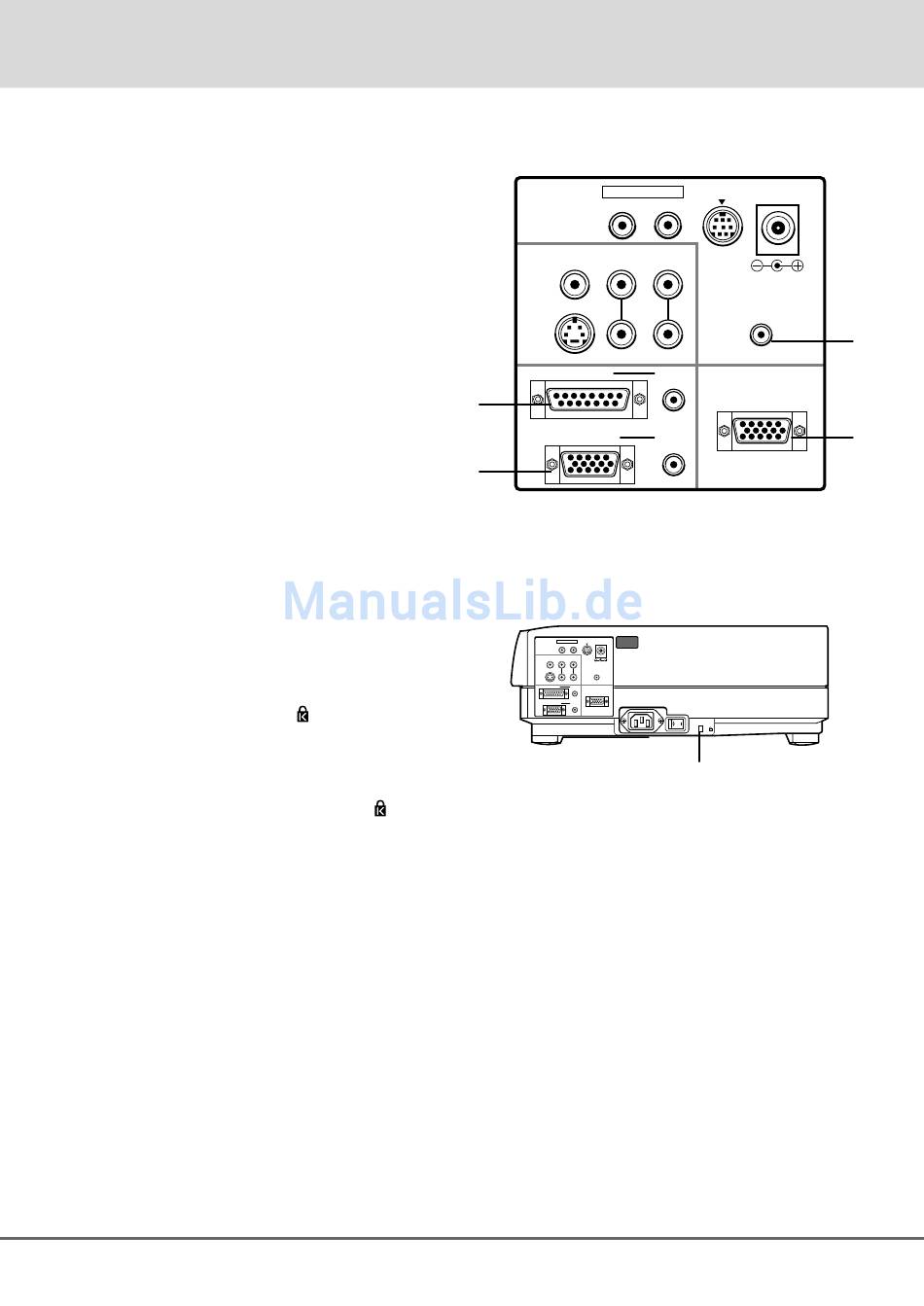

6 RGB-Eingang 1 (15-poliger D-Sub-Anschluß)
Schließen Sie hier Ihren PC oder andere RGB-
Einrichtungen wie z.B. IBM-kompatible Computer an.
Verwenden Sie hierfür das mitgelieferte NEC-
MultiCable.
RGB-1-Audio-Eingang (Mini-Buchse)
Schließen Sie hier den RGB-Audioausgang Ihres Com-
puters oder eines anderen RGB-Gerätes an.
7 RGB-Eingang 2 (15-poliger Mini-D-Sub-Anschluß)
Schließen Sie hier unter Verwendung des mitgelieferten
NEC-MultiCables einen Macintosh oder kompatiblen
Computer an.
RGB-2-Audio-Eingang (Mini-Buchse)
Schließen Sie hier einen zweiten RGB-Audioausgang
von einem Computer oder einem anderen RGB-Geräte
an.
8 Audio-Ausgang (Mini-Buchse)
Schließen Sie hier zusätzliche externe Lautsprecher an,
um den Sound von Ihrem Computer, vom Video- oder S-
Video-Eingang zu hören.
9 Anschluß für den RGB-Monitor-Ausgang (15-pol.
Mini-D-Sub-Anschluß)
An diesem Anschluß können Sie das Computerbild
entweder vom RGB-1- oder dem RGB-2-Eingang an
einen externen Monitor ausgeben.
0 Eingebauter Sicherungsschlitz (
Dieser Sicherungsschlitz unterstützt das MicroSaver
curity System.
®
MicroSaver
ist ein eingetragenes Warenzeichen von
Kensington Microware Inc. Das Logo
Warenzeichen im Besitz von Kensington Microware Inc.
