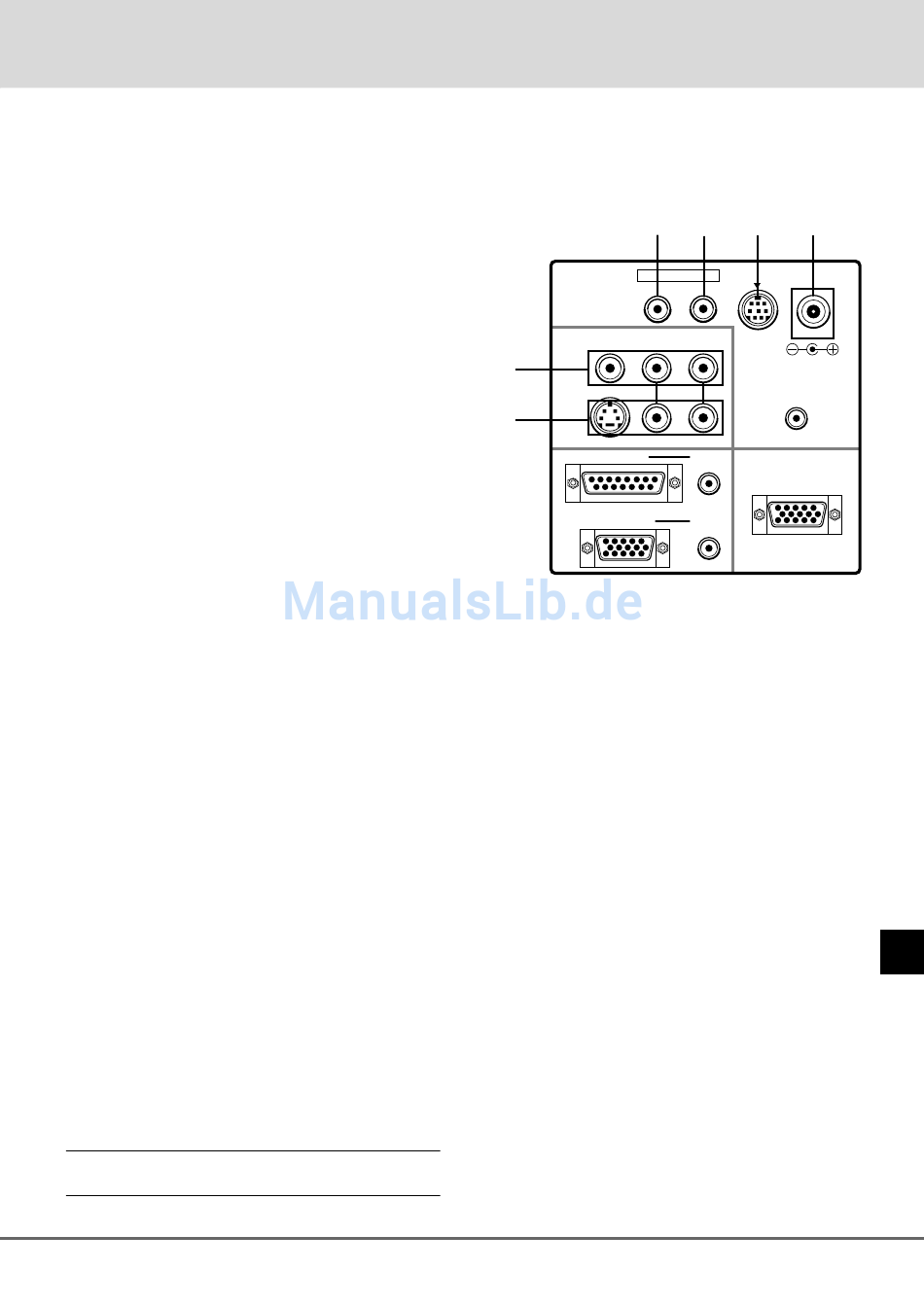

Ausstattung der Anschlußplatte
Die Anschlußplatte zum Anschluß der Verbindungskabel ist auf der
Rückseite.
1 Fernbedienungsbuchsen
a. Eingangsbuchse für die Fernbedienung
Schließen Sie hier das Fernbedienungskabel für den
Betrieb mit Kabelverbindung an.
b. Ausgangsbuchse für die Fernbedienung
Dieser Anschluß ermöglicht die Bedienung von bis zu
Fünf LCD-Projektoren mit einer Fernbedienung.
Wenn Ihr Maus-Fernbedienungs-Empfänger hier
angeschlossen ist, empfangen die Fernbedienungssensoren
am Gehäuse des LCD-Projektors Ihre Maus-Steuerung.
2 PC-Steuerungsanschluß
Verwenden Sie diesen Anschluß zur Steuerung Ihres MultiSync
MT1020G/820G LCD-Projektors mit dem PC. Damit können
Sie mit einem seriellen Protokoll den Projektor mit Ihrem PC
steuern. Wenn Sie Ihr eigenes Steuerungsprogramm schreiben
wollen, finden Sie die Befehlsbeschreibungen auf Seite G-36.
3 12 V DC/400 mA Ausgangsbuchse
An diesem Anschluß können Sie eine Dokumenten-
Kamera oder ein anderes Gerät anschließen, das 12 V
Versorgungsspannung erfordert.
4 Video-Eingang
An diesem Anschluß können Sie einen Videorecorder,
einen Laser Disk Player oder eine Dokumenten-Kamera
zur Videoprojektion anschließen.
Audio-Eingangsbuchse für den linken Stereokanal
oder Mono
Dies ist der Audio-Eingang für den linken Stereokanal
des Stereo-Sounds bzw. Monokanal von einem
Videogerät oder einem Audio-System.
Audio-Eingangsbuchse für den rechten Stereokanal
Dies ist der Audio-Eingang des rechten Stereokanals für
den Stereo-Sound.
5 S-Video-Eingang
Hier schließen Sie zur Videoprojektion den S-Video-
Eingang von einer externen Videoquelle wie z.B. einen
Videorecorder an.
Audio-Eingangsbuchse für den linken Stereokanal
oder Mono
Dies ist der Audio-Eingang für den linken Stereokanal
des Stereo-Sounds bzw. Monokanal von einem S-Video-
Gerät oder -Audio-System.
Audio-Eingangsbuchse für den rechten Stereokanal
Dies ist der Audio-Eingang des rechten Stereokanals für
den Stereo-Sound.
Hinweis: S-Video liefert lebhaftere Farben und eine höhere
Auflösung als die traditionelle Videoformate.
VIDEO INPUT
4
S-VIDEO INPUT
5
RGB INPUT 1
RGB INPUT 2
G – 9
2
3
1 a
1 b
PC
DC12V/400mA
REMOTE CONTROL
CONTROL
OUTPUT
INPUT
OUTPUT
AUDIO INPUT
L / MONO
R
AUDIO OUTPUT
L / MONO
R
AUDIO
RGB MONITOR OUTPUT
AUDIO
