Seite 1

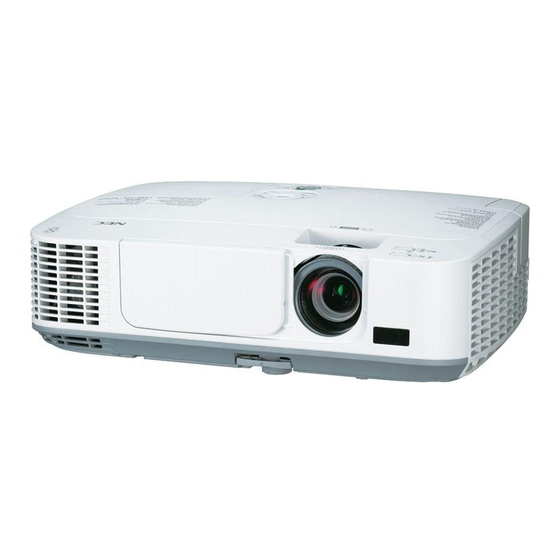

Tragbarer Projektor M361X/M311X/M271X/ M311W/M271W Bedienungshandbuch Der M361X und der M271W werden nicht in Nordamerika vertrie- ben. Modell Nr. NP-M361X, NP-M311X, NP-M271X, NP-M311W, NP-M271W...
Seite 2
(3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.
Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den Projektor NEC benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.
Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.
Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Elektroschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventilation ge- währleistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand von 10 cm zwischen Wänden und Projektor ein.
Wichtige Informationen • Wenn ein LAN-Kabel verwendet wird (nur Modelle mit dem RJ-45 LAN-Anschluss): Schlieen Sie es aus Sicherheitsgrnden nicht an den Anschluss der Peripheriegerte-Verbindung an, das sie eine zu hohe Spannung fhren knnte. VORSICHT • Verwenden Sie den Kippfuß ausschließlich für den angegebenen Zweck. Ein Missbrauch wie z.B. die Benutzung des Kippfußes als Griff oder Aufhänger für die Wandmontage kann zu einer Beschädigung des Projektors füh- ren.
Wichtige Informationen Über den Modus Große Höhe • Stellen Sie den [GEBLÄSEMODUS] auf [GROSSE HÖHE], wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß / 1600 Meter oder höher verwenden. Wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß/1600 Meter ohne die Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet.
Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 ❶ Lieferumfang ........................1 ❷ Einführung in Ihren Projektor ..................2 Wir gratulieren Ihnen zur Anschaffung Ihres Projektors ...........2 Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden: ......2 Zu diesem Handbuch ....................3 ❸ Bezeichnungen der Projektorteile ..................4 Vorderseite / Oberseite .....................4 Rückseite ........................5 Ausstattung der Geräteoberseite ................6...
Seite 9
Inhaltsverzeichnis ❻ Bedienung des Projektors über das Computer-Kabel (VGA) (Virtual Remote Tool) ..32 ❼ Bedienung der Mausfunktionen des Computers über die Fernbedienung des Projektors mit dem USB-Kabel (Mausfernbedienung) ..........38 ❽ Projektion der Anzeige des Computers mit dem Projektor über ein USB-Kabel (USB-Display) ......................39 ❾...
Seite 10
Inhaltsverzeichnis [QUELLE] ........................97 [VERKABELTES LAN] ....................97 [DRAHTLOSES LAN]....................97 [VERSION] ......................98 [SONSTIGE] ......................98 ❽ Menü-Beschreibungen und Funktionen [RESET] ............99 Rückstellung auf die Werkseinstellungen [RESET] ..........99 6. Installation und Anschlüsse ..............100 ❶ Aufstellung des Projektionsschirmes und des Projektors ...........100 Auswahl eines Aufstellungsortes ................100 Projektionsentfernung und Bildschirmgröße ............102 ❷...
Dienstprogramm (7N951852) • Wichtige Informationen (��r �or�� ��r �or�- amerika: 7�8�3152) (��r an�ere Länder als Nordamerika: 7N8N3152 und 7N8N3161) • Schnellaufbauanleitung (7N8N3171)/ (7N8N3181) Wenn in der Bedienungsanleitung nichts anderes angegeben ist, zeigen die Abbildungen des Projektorgehäuses bei- spielhaft den M361X.
Mit der Eco-Betriebsart (ECO) können Sie die Betriebsdauer der Lampe auf bis zu 10000 Stunden verlängern (bis zu 5000 Stunden in der ECO-BETRIEBSART INAKTIV). *3 M361X/M311W: 8000 Stunden (bis zu 4000 Stunden in der ECO-BETRIEBSART INAKTIV) • Digitales Signal über den HDMI-Eingang Die digitalen Signale am HDMI-Eingang sind mit HDCP kompatibel.
• Software-Programme (User Supportware) auf der mitgelieferten CD-ROM Der gelieferte NEC-Projektor enthält vier Programme: Virtual Remote Tool, Image Express Utility Lite (für Windows/ Mac OS), PC Control Utility Pro 4 (für Windows)/5 (für Mac OS) und Viewer PPT Converter 3.0.
1. Einführung ❹ Bezeichnung der Teile des Fernbedienungsgerätes 11. VIEWER-Taste (→ Seite 17, 61) 12. NETWORK-Taste (→ Seite 17) 13. USB DISPLAY-Taste (→ Seite 17) 14. ID SET-Taste (→ Seite 88) 15. Zifferntasten/CLEAR-Taste (→ Seite 88) 16. FREEZE-Taste (→ Seite 26) 17.
1. Einführung Einlegen der Batterie Drücken Sie fest auf die Batte- Setzen Sie neue Batterien (AAA) Schließen Sie die Batterieabde- rieabdeckung und schieben Sie ein. Achten Sie auf die richtige Aus- ckung, bis sie einrastet.Verwenden sie ab. richtung der Batteriepole (+/−). Sie niemals verschiedene Batterie- typen oder neue und alte Batterien zusammen.
Projektor angeschlossen wird. (→ Seite 67) HINWEIS: • Image Express Utility Lite unterstützt nicht den „Konferenz-Modus“ in Image Express Utility 2.0, das bei unseren anderen Modellen enthalten ist. Download-Dienst Informationen zu Aktualisierungen dieser Programme finden Sie auf unserer Website: URL: http://www.nec-display.com/dl/en/index.html...
1. Einführung Betriebskonfiguration Dies ist die Betriebskonfiguration für Image Express Utility Lite. Informationen zur Betriebsumgebung für die anderen Programme finden Sie in der Hilfefunktion der jeweiligen Programme. [Windows] Unterstützte Betriebssysteme Windows 7 Home Basic Windows 7 Home Premium Windows 7 Professional Windows 7 Ultimate Windows 7 Enterprise Windows Vista Home Basic...
Seite 22
1. Einführung [Mac] Unterstützte Betriebssysteme Mac OS X v10.6, v10.7 Prozessor (CPU) Intel Core™ Duo Prozessor 1,5 GHz oder höher erforderlich ® Intel Core™ 2 Duo Prozessor 1,6 GHz oder höher empfohlen ® * PowerPC wird nicht unterstützt ® Arbeitsspeicher 512 MB oder mehr erforderlich Netzwerkumgebung Erfordert kabelgebundenes oder kabelloses LAN, das TCP/IP unterstützt...
2. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektionsschirm. ❶ Arbeitsablauf für die Projektion eines Bildes Schritt 1 • Anschluss des Computers / Anschluss des Netzkabels (→ Seite 14) Schritt 2 •...
2. Bildprojektion (Grundbetrieb) ❷ Anschluss des Computers / Anschluss des Netzkabels 1. Schließen Sie Ihren Computer an den Projektor an. In �iesem Abschnitt wir� beschrieben, wie �er Projektor normalerweise an einen Computer angeschlossen wir�. Informationen �ber an�ere Anschlussmöglichkeiten fin�en Sie unter „6. Installation un� Anschl�sse“ auf Seite 104.
2. Bildprojektion (Grundbetrieb) ❸ Einschalten des Projektors 1. Schieben Sie die Linsenabdeckung nach links, um die Linse freizulegen. 2. Drücken Sie die Taste (POWER) am Projektorgehäu- se oder die Taste POWER ON auf der Fernbedienung. Die Anzeige POWER wird blau und der Projektor ist be- triebsbereit.
2. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit aus 29 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der ▲, ▼, ◀ or ▶ –Taste eine der 29 Sprachen als Menüsprache aus.
2. Bildprojektion (Grundbetrieb) ❹ Quellenwahl Auswählen der Computer- oder Videoquelle HINWEIS: Schalt en Sie den an den Projektor angeschlossenen Computer oder Videorekorder ein. Automatische Signalerkennung Drücken Sie die Taste SOURCE einmal. Der Projektor sucht nach einer verfügbaren Eingangsquelle und zeigt sie an. Die Eingangsquelle ändert sich wie folgt: COMPUTER1 →...
2. Bildprojektion (Grundbetrieb) ❺ Einstellen der Bildgröße und -position Stellen Sie die Bildgröße und -position mit dem einstellbaren Kippfuß, der Zoom-Funktion oder dem Fokusring ein. In �iesem Kapitel sin� �ie Zeichnungen un� Kabel zwecks Klarheit ausgelassen. Einstellen des Projektionswinkels (Höhe eines Bildes) Schrägeinstellen des Bildes links und rechts [Kippfuß] (→...
2. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die Vorderkante des Projektors an. VORSICHT Fassen Sie während der Einstellung des Kippfußes nicht an den Belüftungsgrill, da er während des Betriebs des Projektors und auch nach dem Ausschalten heiß sein kann. 2.
2. Bildprojektion (Grundbetrieb) Zoom Stellen Sie die Bildgröße auf dem Bildschirm mit Hilfe des ZOOM-Hebels ein. Zoom-Hebel Fokus Verwenden Sie den FOCUS-Ring zum Erzielen der besten Fokusleistung. Fokusring...
2. Bildprojektion (Grundbetrieb) ❻ Manuelle Trapezverzerrungskorrektur Wenn der Bildschirm vertikal verzerrt ist, vergrößert sich die Trapezverzerrung. Die automatische Trapezkorrektur ist bei der Lieferung aktiviert. Wenn Sie die Trapezverzerrung manuell korrigieren möchten, gehen Sie folgendermaßen vor. HINWEIS: • Die Trapezkorrektur kann ein leichtes Verschwimmen des Bildes verursachen, da die Korrektur elektronisch durchgeführt wird. •...
2. Bildprojektion (Grundbetrieb) Mit der Fernbedienung ausrichten 1. Drücken Sie die KEYSTONE-Taste. Der Trapezkorrekturbalken wird angezeigt. 2. Verwenden Sie die Taste ◀ oder ▶ , um die Trapezverzerrung zu korrigie- ren. Nehmen Sie die Ausrichtung so vor, dass die rechte und die linke Seite parallel zueinander sind.
2. Bildprojektion (Grundbetrieb) ❼ Automatische Optimierung des Computersignals Einstellung des Bildes mit Hilfe der Automatik-Einstellfunktion Automatische Optimierung eines Computerbildes. (COMPUTER1/COMPUTER2) Tast AUTO ADJ. betätigen, um das Computerbild automatisch einzustellen. Diese Einstellung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen. [Schlechtes Bil�] [�ormales Bil�] HINWEIS:...
2. Bildprojektion (Grundbetrieb) ❾ Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie zunächst die (POWER)-Taste am Pro- jektorgehäuse oder die sich auf der Fernbedienung befindliche POWER OFF-Taste. Die Bestätigungsmeldung wird angezeigt. Eingeschaltet Standby 2. Drücken Sie dann die ENTER-Taste oder noch einmal (POWER)-Taste oder die POWER OFF- Taste.
2. Bildprojektion (Grundbetrieb) ❿ Nach dem Betrieb Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Ziehen Sie den Netzstecker. 2. Trennen Sie alle sonstigen Kabel ab. • Ziehen Sie �en USB�Speicher ab, wenn er an �en Projektor angeschlossen ist. 3.
3. Praktische Funktionen ❶ Ausblenden von Bild und Ton Mit der AV-MUTE-Taste können Sie das Bild und den Ton vorübergehend ausblenden. Zum Wiedereinblenden von Bild und Ton drücken Sie die Taste noch einmal. Die Stromsparfunktion des Projektors schlägt 10 Sekunden nach Aus- schalten des Bildes an.
HINWEIS: Eine helle Abstufung ist je nach Bild möglicherweise weniger sichtbar. [NORMAL] Stromverbrauch der Lampe. (ca. 80% Helligkeit bei M311X/ Leuchtet M271X/M271W und ca. 75% bei M361X/M311W) Die Lam- Grün penlebensdauer wird verlängert, indem die Lampenleistung reduziert wird. [ECO] Stromverbrauch der Lampe (ca. 60% Helligkeit). Die Lampen- lebensdauer wird stärker verlängert als im Modus NORMAL,...
3. Praktische Funktionen HINWEIS: • Die [ECO-BETRIEBSART] kann mithilfe des Menüs geändert werden. Wählen Sie [EINRICHTEN] → [ALLGEMEINES] → [ECO-BETRIEBSART]. • Die verbleibende Lampenbetriebszeit und die Lampenbetriebsstunden können unter [VERWENDUNGSDAUER] überprüft werden.. Wählen Sie [INFO.] → [VERWENDUNGSDAUER]. • Der Projektor befindet sich nach dem Einschalten der Lampe und während des grünen Blinkens der POWER-Anzeige stets noch 90 Sekun- den lang im [NORMAL]-Modus.
3. Praktische Funktionen ❺ Ungenehmigte Benutzung des Projektors verhindern [SICHERHEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, damit er für Unbefugte nicht verfügbar ist. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüsselwort-Eingabebildschirm angezeigt.
Seite 40
3. Praktische Funktionen 7. Geben Sie die gleiche Kombination der ▲▼◀▶-Tasten ein, und drücken Sie die ENTER -Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] und drücken Sie die ENTER -Taste. Damit ist �ie SICHERHEIT�funktion aktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1.
Seite 41
3. Praktische Funktionen Deaktivieren der SICHERHEIT-funktion: 1. Drücken Sie die MENU-Taste. �un wir� �as Men� angezeigt. 2. Wählen Sie [EINRICHTEN] → [INSTALLATION] → [SICHERHEIT] aus, und drücken Sie die ENTER -Taste. Das I�AKTIV/AKTIV�Men� wir� angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER -Taste. Der [SICHERHEITSSCHLÜSSELWORT]�Bil�schirm wir�...
❻ Bedienung des Projektors über das Computer-Kabel (VGA) (Virtual Remote Tool) Die Verwendung des auf der Begleit-CD-ROM des NEC-Projektors enthaltenen Dienstprogramms „Virtual Remote Tool“ zeigt den virtuellen Fernbedienungsbildschirm (oder die Werkzeugleiste) auf Ihrem Computerbildschirm an. Dadurch können Sie Funktionen wie das Ein- und Ausschalten des Projektors oder die Signalauswahl über eine Verbindung per Computer-Kabel (VGA) bzw.
• Schließen Sie alle laufenden Programme, bevor Sie Virtual Remote Tool installieren. Wenn ein anderes Programm ausgeführt wird, wird die Installation u. U. abgebrochen. 1 Legen Sie die Begleit-CD-ROM des NEC Projektors in Ihr CD-ROM-Laufwerk ein. Das Men�fenster wir� angezeigt.
Seite 44
3. Praktische Funktionen TIPP: Wenn das Menüfenster nicht angezeigt wird, versuchen Sie Folgendes. Unter Windows 7 1. Klicken Sie in Windows auf „Start“. 2. Klicken Sie auf „Alle Programme“ → „Zubehör“ → „Ausführen“. 3. Geben Sie den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks (Beispiel: „Q:\“) und „LAUNCHER.EXE“ ein.
Seite 45
3. Praktische Funktionen TIPP: Virtual Remote Tool deinstallieren Vorbereitung: Beenden Sie Virtual Remote Tool, bevor Sie es deinstallieren. Um Virtual Remote Tool zu deinstallieren, muss das Windows Benutzerkonto „Administrator“-Rechte (Windows 7 und Windows Vista) oder „Computeradministrator“-Rechte (Windows XP) haben. • Für Windows 7/Windows Vista 1 Klicken Sie auf „Start“...
Windows Desktop. Über das Startmenü • Klicken Sie auf [Start] → [Alle Programme] oder [Programme] → [NEC Projector User Supportware] → [Virtual Remote Tool] → [Virtual Remote Tool]. Wenn �as Virtual Remote Tool zum ersten Mal startet, wir� �as „Easy Setup“��enster eingeblen�et.
Seite 47
Der Hilfebildschirm wird eingeblendet. • Die Hilfedatei mit Hilfe des Startmenüs einblenden. 1. Klicken Sie „Start“ an → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „Virtual Remote Tool“ → Und anschließend „Virtual Remote Tool Help“, in dieser Reihenfolge.
3. Praktische Funktionen ❼ Bedienung der Mausfunktionen des Computers über die Fernbe- dienung des Projektors mit dem USB-Kabel (Mausfernbedienung) Mit der integrierten Mausfernbedienung können Sie die Mausfunktionen Ihres Computers von der beiliegenden Fern- bedienung aus steuern, wenn der Projektor über ein im Handel erhältliches USB-Kabel (kompatibel mit den USB 2.0 Spezifikationen) an einen Computer angeschlossen ist.
• Um das USB-DISPLAY unter Windows XP verfügbar zu machen, muss der Windows-Benutzer als „Administrator“ angemeldet sein. • USB-Display verwendet Funktionen von dem auf der NEC Projector CD-ROM enthaltenen Image Express Utility Lite (→ Seite 52). Das Starten von USB-Display installiert jedoch nicht Image Express Utility Lite auf Ihrem Computer. Das liegt daran, dass USB- Display nur das Programm des Projektors ausführt.
Seite 50
3. Praktische Funktionen 5. Bedienung über das Bedienfenster. (Quelle) ������ Wählt eine Eingangsquelle für den Projektor aus� (Bild) ���������� Schaltet AV-MUTE (Bild aus) und� FREEZE (Standbild) ein und aus� (Ton) ���������� Schaltet AV-MUTE (Ton aus) ein bzw� aus, gibt den Ton wieder und regelt die Lautstärke� (Sonstige) ��...
• Rufen Sie den Internet-Browser auf einem Computer in dem Netzwerk, an das der Projektor angeschlossen ist, auf, und rufen Sie folgende URL auf: http://<IP-Adresse des Projektors>/index.html • Verwenden Sie das Programm Image Express Utility Lite, das auf der beiliegenden NEC Projector CD-ROM enthalten ist. TIPP: Die Standard-Einstellung für die IP-Adresse ist [DHCP ON].
IP-Adresse des Projektors von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der „HOSTS“-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors mit „pj.nec.co.jp“ vorgegeben, erfolgt der Zugriff auf die Netzwer- keinstellung durch Eingabe von http://pj.nec.co.jp/index.html als Adresse oder die Eingabespalte des URL.
Seite 53
3. Praktische Funktionen PICTURE (BILD): Regelt die Videoeinstellung des Projektors. BRIGHTNESS (HELLIGKEIT) ▲ �������Erhöht den Helligkeits-Einstellwert� BRIGHTNESS (HELLIGKEIT) ▼ �������Verringert den Helligkeits-Einstellwert� CONTRAST (KONTRAST) ▲ ������������Erhöht den Kontrast-Einstellwert� CONTRAST (KONTRAST) ▼ ������������Verringert den Kontrast-Einstellwert� COLOR (FARBE) ▲ ��������������������������Erhöht den Farbe-Einstellwert� COLOR (FARBE) ▼...
3. Praktische Funktionen NETZWERKEINSTELLUNGEN • SETTINGS WIRED oder WIRELESS SETTING Einstellungen für LAN oder WLAN. APPLY Wendet die Einstellungen auf das LAN oder WLAN an. DHCP ON Ihr DHCP-Server weist dem Projektor automatisch eine IP-Adresse, eine Subnetzmaske und ein Gateway zu. DHCP OFF Eingabe von IP-Adresse, Subnetzmaske und Gateway, die vom Netzwerkadministrator zugewiesen wurden.
Seite 55
3. Praktische Funktionen NETWORK TYPE Wählen Sie ein Kommunikationsverfahren für das WLAN aus. INFRASTRUCTURE: Wählen Sie diese Option aus, wenn Sie mit einem oder mehreren Geräten kommunizieren, die über einen WLAN-Access-Point an das WLAN angeschlos- sen sind. AD HOC: Wählen Sie diese Option aus, wenn Sie über das WLAN direkt im Peer-to-Peer- Modus mit einem Computer kommunizieren.
Beispiel für eine Nachricht vom Projektor: The lamp and filters are at the end of its usable life. Please replace the lamp and filters. Projector Name: NEC Projector Lamp Hours Used: 100 [H] SENDER’S ADDRESS Geben Sie die Adresse des Absenders ein.
Seite 57
3. Praktische Funktionen <Einstellungsverfahren> Greifen Sie auf die HTTP-Server-Funktion zu und bearbeiten Sie die nötigen Einstellungen für [CRESTRON] in [NETZWERK-EINSTELLUNGEN]. • ROOMVIEW für die Verwaltung durch den Computer. DISABLE Deaktiviert ROOMVIEW. ENABLE Aktiviert ROOMVIEW. • CRESTON CONTROL für die Verwaltung durch die Steuereinheit. DISABLE Deaktiviert CRESTRON CONTROL.
❿ Den Projektor über ein LAN steuern (PC Control Utility Pro 4/Pro 5) Mit den Hilfssoftwares „PC Control Utility Pro 4“ und „PC Control Utility Pro 5“, die auf beiliegender NEC Projector CD-ROM enthalten sind, kann der Projektor über ein LAN von einem Computer aus gesteuert werden.
Seite 59
3. Praktische Funktionen TIPP: Wenn das Menüfenster nicht angezeigt wird, versuchen Sie Folgendes. Unter Windows 7: 1. Klicken Sie in Windows auf „Start“. 2. Klicken Sie auf „Alle Programme“ → „Zubehör“ → „Ausführen“. 3. Geben Sie den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks (Beispiel: „Q:\“) und „LAUNCHER.EXE“ ein.
über einen HTTP-Browser“ (→ Seite 41) Schritt 3: Starten Sie PC Control Utility Pro 4 Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „PC Control Utility Pro 4“ → „PC Control Utility Pro 4“.
Seite 61
Verwendung unter Mac OS Schritt 1: Installieren Sie PC Control Utility Pro 5 auf dem Computer 1. Legen Sie die beiliegende NEC Projector CD-ROM in das CD-ROM-Laufwerk Ihres Mac ein. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.
⓫ Projizierung der Anzeige Ihres Computers mit dem Projek- tor über ein LAN (Image Express Utility Lite) Mit Image Express Utility Lite, das auf der beiliegenden NEC Projector CD-ROM enthalten ist, können Sie die Anzeige auf dem Computerbildschirm über ein USB-Kabel oder ein LAN/WLAN an den Projektor senden.
Seite 63
über einen HTTP-Browser“ (→ Seite 41). Schritt 3: Rufen Sie Image Express Utility Lite auf. 1. Klicken Sie unter Windows auf „Start“ → „Alle Programme“ → „NEC Projector UserSupportware“ → „Image Express Utility Lite“ → „Image Express Utility Lite“.
3. Praktische Funktionen 3. Wählen Sie das Netzwerk, mit dem Sie eine Verbindung herstellen möchten, und klicken Sie auf „Select“. Das Zielauswahlfenster wird angezeigt. 4. Setzen Sie ein Häkchen für die zu verbindenden Projektoren und klicken Sie dann auf „Connect“. •...
3. Praktische Funktionen Image Express Utility Lite von einem USB-Speicher oder einer SD-Karte aus starten Image Express Utility Lite kann von handelsüblichen Wechseldatenträgern wie USB-Speichern oder SD-Karten aus gestartet werden, wenn zuvor eine Kopie erstellt wird. Hierdurch wird Ihnen die Mühe erspart, Image Express Utility Lite auf Ihrem Computer zu installieren.
Seite 66
Verwendung unter Mac OS Schritt 1: Installieren Sie Image Express Utility Lite für Mac OS auf dem Computer 1. Legen Sie die beiliegende NEC Projector CD-ROM in das CD-ROM-Laufwerk Ihres Mac ein. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.
3. Praktische Funktionen ⓬ Projektion eines Bildes aus einem Winkel (Geometric Cor- rection Tool in Image Express Utility Lite) Die Funktion Geometric Correction Tool (GCT) ermöglicht Ihnen, die Verzerrung von Bildern zu korrigieren, selbst wenn diese aus einem Winkel heraus projiziert werden. Was Sie mit GCT tun können •...
Seite 68
3. Praktische Funktionen 3. Benutzen Sie die Maus, um die [ • ] Markierung der Ecke anzuklicken, die Sie bewegen möchten. Die gera�e ausgewählte [ • ] Markierung wir� rot. (Im obigen Beispiel wur�en �ie Win�ows�Bil�schirme zur Ver�eutlichung weggelassen.) 4. Ziehen Sie die gewählte[ • ] Markierung an den Punkt, den Sie korrigieren möchten und lassen Sie sie los.
4. Verwendung des Viewers ❶ Was der Viewer kann Der Viewer hat folgende Eigenschaften: • Wenn ein im Handel erhältliches USB-Speichergerät mit Bilddateien an den USB-Anschluss (Typ A) des Projektors angeschlossen ist, können Sie mit dem Viewer die Bilder auf dem USB-Speicher betrachten. Selbst wenn kein Computer verfügbar ist, können Präsentationen nur mit dem Projektor durchgeführt werden.
4. Verwendung des Viewers HINWEIS: • Der USB-Anschluss des Projektors unterstützt keine USB-Hubs. • Folgende Vorgänge lassen sich nicht mit den Tasten am Projektor steuern, wenn der VIEWER-Bildschirm oder der Dia-Bildschirm und der Thumbnail-Bildschirm angezeigt werden. - Trapezentzerrung mit der ▲/▼ -Taste - Automatische Anpassung mit der AUTO ADJ.-Taste - Lautstärkeregelung mit den Tasten ◀...
4. Verwendung des Viewers ❷ Projektion von Bildern auf einem USB-Speichergerät Dieser Abschnitt erläutert die grundlegende Bedienung des Viewers. In dieser Anleitung wird die Vorgehensweise erläutert, wenn die Viewer-Symbolleiste (→ Seite 65) auf die werkseitigen Standardeinstellungen gestellt wurde. - Starten des Viewers ............diese Seite - Entfernen des USB-Speichers vom Projektor ......
Seite 72
4. Verwendung des Viewers 4. Drücken Sie die ENTER-Taste. Der Bildindex wird angezeigt. (→ Seite 64) 5. Wählen Sie mit der Taste ▲▼◀ oder ▶ ein Symbol aus. • Das Symbol → (Pfeil) rechts zeigt an, dass weitere Seiten vorhan�en sin�. Das Dr�cken �er Taste PAGE ▽ (Seite nach unten) zeigt �ie nächste Seite an: �as Dr�cken �er Taste PAGE △...
4. Verwendung des Viewers Entfernen des USB-Speichers vom Pro- jektor 1. Wählen Sie den VIEWER-Startbildschirm. Dr�cken Sie �ie EXIT�Taste ohne ein angezeigtes Men�. 2 Entfernen Sie den USB-Speicher vom Projektor. Überpr�fen Sie, �ass �ie LED am USB�Speicher nicht blinkt, bevor Sie den USB-Speicher abziehen. HINWEIS: Wenn Sie den USB-Speicher vom Projektor abziehen, während ein Bild angezeigt wird, kann eine Fehlfunktion auf- W IR...
Seite 74
• Die maximale Anzahl von Bilddateien und Ordnern, die auf einer Seite angezeigt werden können, hängt vom Modell ab. Beim M361X, M311X und M271X sind es 5 mal 4 Symbole Bei M311W und M271W sind es 6 mal 4 Symbole (4) Cursor Mit dem Cursor werden Ordner und Bilddateien ausgewählt (markiert).
4. Verwendung des Viewers Verwendung der Symbolleiste 1. Drücken Sie die MENU-Taste. Die Symbolleiste wird angezeigt. Der QUELLE�Bil�schirm wir� als Viewer�Anschlussbil�schirm angezeigt. 2. Wählen Sie mit den Tasten ◀ und ▶ eine Einstellung aus. Mit den Tasten ▲ und ▼ können Sie deren ver- fügbare Optionen auswählen.
Seite 76
4. Verwendung des Viewers Bild-Symbolleiste Menü Optionen Beschreibung (1) Anzeigen Schließt das Menü und wechselt zur Bildanzeige. Schließt das Menü und zeigt den Bildindex an. Schließt das Menü und beginnt mit der Diashow. Als erstes Bild wird das markierte Bild angezeigt. (2) Bildanzeige Schließt das Menü...
❸ Umwandlung von PowerPoint-Dateien in Diashow-Bilder (Viewer PPT Converter 3.0) Mit Viewer PPT Converter 3.0, das auf der beiliegenden NEC Projector CD-ROM enthalten ist, können Sie Power- Point-Dateien in JPEG-Dateien umwandeln. Die umgewandelten JPEG-Dateien können auf einem USB-Speicher gespeichert werden. Wenn der USB-Speicher an den Projektor angeschlossen wird, können diese JPEG-Dateien mit der Viewer-Funktion des Projektors angezeigt werden, ohne dass der Computer an einen Projektor angeschlossen werden muss.
Seite 78
Wenn Viewer PPT Converter 3.0 installiert wurde, rufen Sie Viewer PPT Converter 3.0 einmal mit Administratorrechten auf. Beenden Sie Viewer PPT Converter 3.0 dann, ohne Bedienvorgänge vorzunehmen. • Aufrufen des Programms Klicken Sie in Windows auf [Start] → [Alle Programme] → [NEC Projector User Supportware] → [Viewer PPT Converter 3.0] → [Viewer PPT Converter 3.0]. HINWEIS: Wenn Viewer PPT Converter 3.0 auf einem PC installiert wird, auf dem auch PowerPoint installiert ist, wird Viewer PPT Converter...
Seite 79
Speicher 1. Schließen Sie den USB-Speicher an den USB-Anschluss des Computers an. 2. Klicken Sie in Windows auf „Start“ → „Alle Programme“ → „NEC Projector UserSupportware“ → „Viewer PPT Converter 3.0“ → „Viewer PPT Converter 3.0“. Viewer PPT Converter 3.0 wird aufgerufen.
5. Anwendung des Bildschirm-Menüs ❶ Verwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Befehle wie ENTER, EXIT, ▲▼, ◀▶ am unteren Bildrand zeigen die Schaltflächen an, die für die Bedienung zur Verfügung stehen.
5. Anwendung des Bildschirm-Menüs ❷ Menü-Elemente Registerkarte Bildlaufleiste Volles Dreieck Verf�gbare Tasten Quelle Hervorheben Optionsschaltfeld Funksymbol ECO-Modus-Symbol Ausschalt-Timer – Symbol „Große Höhe“ verbleibende Zeit Thermometer-Symbol Bedienfeld-Sperrsymbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorheben ������������������������������������������� Zeigt das ausgewählte Menü oder die ausgewählte Option an� Volles Dreieck �����������������������������������������...
5. Anwendung des Bildschirm-Menüs ❹ Menü-Beschreibungen und Funktionen [QUELLE] COMPUTER 1 und 2 Wählt das Signal des am COMPUTER 1- oder COMPUTER 2-Eingangsanschluss angeschlossenen Computers aus. NOTE: Wenn das Komponenten-Eingangssignal an den COMPUTER 1 IN oder COMPUTER 2 IN-Anschluss angeschlossen wird, wählen Sie [COMPUTER 1] bzw.
5. Anwendung des Bildschirm-Menüs ❺ Menü-Beschreibungen und Funktionen [EINST.] [BILD] [VOREINSTELLUNG] Mit dieser Funktion können Sie optimierte Einstellungen für das projizierte Bild auswählen. Sie können hier einen neutralen Farbton für Gelb, Cyan oder Magenta einstellen. Es gibt sieben Werksvoreinstellungen, die für verschiedene Bildtypen optimiert wurden. Sie können auch die [DETAIL- EINSTELLUNG] verwenden, um die Gamma- und Farbwerte selbst festzulegen.
5. Anwendung des Bildschirm-Menüs [ALLGEMEINES] Speicherung der benutzerdefinierten Einstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 7] speichern. Zuerst eine Voreinstellung aus [REFERENZ] wählen, dann [GAMMAKORREKTUR] und [FARBTEMPERATUR] ein- stellen. HELL� HOCH ���������� Wird für die Verwendung in hell beleuchteten Räumen empfohlen� PRÄSENTATION ����...
Seite 88
5. Anwendung des Bildschirm-Menüs Die Farbe verstärken [FARBVERSTÄRKUNG] Mit dieser Funktion können Sie die Farbwiedergabe des Bildes verstärken. INAKTIV ����������������� Die Farbe wird nicht verstärkt AKTIV �������������������� Die Farbe wird verstärkt� HINWEIS: Diese Funktion ist nur verfügbar, wenn [REFERENZ] unter [PRÄSENTATION] ausgewählt wird. Einstellung der Weißbalance [WEISSABGLEICH] Mit diesen Tasten können Sie den Weißabgleich einstellen.
5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellung des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von [TAKT] und [PHASE]. TAKT ���������������������� Verwenden Sie diesen Punkt für die Feineinstellung des Computerbildes oder zum Beseitigen von möglicher- weise auftretenden Vertikalstreifen� Diese Funktion stellt die Taktfrequenz ein, mit der horizontale Streifen im Bild eliminiert werden�...
5. Anwendung des Bildschirm-Menüs Einstellung der Horizontal/Vertikal-Position [HORIZONTAL/VERTIKAL] Stellt die Lage des Bildes horizontal und vertikal ein. HINWEIS: Die Optionen [HORIZONTAL] und [VERTIKAL] stehen nicht für VIDEO, S-VIDEO, HDMI, VIEWER, NETZWERK und USB-DISPLAY zur Verfügung. - Während der Einstellung von [TAKT] und [PHASE] kann das Bild gestört werden. Hierbei handelt es sich nicht um eine Fehlfunktion.
Seite 91
Projektors, zeigt der Projektor das aktuelle Bild mit seiner echten Auflösung. [Beispiel 1] Wenn das Eingangssi- gnal mit einer Auflösung von 800 x 600 auf dem M361X/M311X/M271X dargestellt wird: [Beispiel 2] Wenn das Eingangssi- gnal mit einer Auflösung von 800 x...
Seite 92
5. Anwendung des Bildschirm-Menüs Beispiel-Bild wenn das geeignete Bildformat automatisch bestimmt wird M361X/M311X/M271X [Computersignal] Bildformat des Eingangssignals 16:9 15:9 16:10 Beispiel-Bild wenn die geeignete Bildformat automatisch bestimmt wird [Videosignal] Bildformat des Eingangssignals Letterbox Quetschen Beispiel-Bild wenn die geeignete Bildformat automatisch bestimmt...
5. Anwendung des Bildschirm-Menüs ❻ Menü-Beschreibungen und Funktionen [EINRICHTEN] [ALLGEMEINES] Aktivierung der automatischen Trapezverzerrungskorrektur [AUTO TRAPEZ] Diese Funktion ermöglicht dem Projektor, seinen Ankippwert zu erfassen und die vertikale Trapezverzerrung auto- matisch zu korrigieren. Wählen Sie [AKTIV], um die AUTO-TRAPEZ-Funktion einzuschalten. Wenn Sie die [TRAPEZ]-Funktion manuell einstellen möchten, wählen Sie [INAKTIV] aus.
Seite 94
5. Anwendung des Bildschirm-Menüs Verwendung der Wandfarben-Korrektur [WANDFARBE] Diese Funktion ermöglicht eine schnelle, anpassungsfähige Farbkorrektur bei Verwendung eines Bildschirmmaterials, dessen Farbe nicht Weiß ist. HINWEIS: Durch Anwahl der Funktion [WEISSWANDTAFEL] wird die Lampenhelligkeit reduziert. Einstellen der ECO-Betriebsart [ECO-BETRIEBSART] Die ECO-BETRIEBSART erhöht die Lebensdauer der Lampe und senkt gleichzeitig den Stromverbrauch und den -Ausstoß.
5. Anwendung des Bildschirm-Menüs Einstellen der Funktion Closed Caption [UNTERTITEL] Mit dieser Option werden mehrere Betriebsarten Closed Caption eingestellt, so dass Text auf dem projizierten Video oder S-Video Bild dargestellt werden kann INAKTIV ����������������� Hiermit wird die Funktion Closed Caption deaktiviert� CAPTION 1-4 ���������...
Filter, wenn Sie die Meldung „BITTE FILTER REINIGEN“ erhalten. (→ Seite 114) Es sind sechs Optionen verfügbar: M311X/M271X/M271W: INAKTIV, 100[H], 500[H], 1000[H], 2000[H], 6000[H] M361X/M311W: INAKTIV, 100[H], 500[H], 1000[H], 2000[H], 5000[H] HINWEIS: Auch wenn [RESET] vom Menü aus durchgeführt wird, bleibt diese Einstellung unbeeinflusst.
5. Anwendung des Bildschirm-Menüs [INSTALLATION] Auswahl der Projektor-Ausrichtung [AUSRICHTUNG] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion, Deckenrück- projektion, Rückprojektion und Deckenfrontprojektion. FRONTPROJEKTION DECKENRÜCKPROJEKTION RÜCKPROJEKTION DECKENFRONTPROJEKTION Deaktivierung der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die BEDIENFELD-SPERRE-funktion ein oder aus. HINWEIS: •...
5. Anwendung des Bildschirm-Menüs Auswahl der Übertragungsrate [ÜBERTRAGUNGSRATE] Diese Funktion stellt die Baudrate des PC-Steuerports (D-Sub 9P) ein. Datenraten von 4800 bis 38400 bps werden unterstützt. Die Standard-Einstellung ist 38400 bps.Wählen Sie die für das anzuschließende Gerät geeignete Baudrate (je nach Gerät ist möglicherweise bei langen Kabelläufen eine niedrigere Baudrate empfehlenswert). HINWEIS: Die Auswahl von [RESET] im Menü...
5. Anwendung des Bildschirm-Menüs Verwenden des Testmusters [TESTMUSTER] Zeigt das Testmuster an, um während der Projektor-Einrichtung auf Bildverzerrung zu überprüfen. Drücken Sie die ENTER-Taste, um das Testmuster anzuzeigen; drücken Sie die EXIT-Taste, um das Testmuster zu schließen und zum Menü zurückzukehren. Die Menübedienung und die Trapezkorrektur sind nicht möglich, während das Testmuster angezeigt wird.
Seite 100
WUXGA-Signalen (1920 × 1080) Vorzug gegeben. Wenn der [WXGA-MODUS] [AKTIV] ist, werden XGA-Signale (1024 × 768) oder UXGA-Signale (1600 × 1200) bei den Modellen M361X/M311X/M271X möglicherweise nicht erkannt. Wählen Sie in diesem Fall [INAKTIV]. HINWEIS: • Bei M361X/M311X/M271X ist werkseitig [INAKTIV] eingestellt.
5. Anwendung des Bildschirm-Menüs [OPTIONEN(2)] Auswahl des Stromsparmodus im [STANDBY-MODUS] Der Projektor verfügt über zwei Bereitschaftsmodi: [NORMAL] und [STROMSPAR]. Beim STROMSPAR-Modus wird der Projektor in eine Betriebsweise umgeschaltet, durch die weniger Strom als im NORMAL-Betrieb verbraucht wird. Ab Werk ist der Projektor so voreingestellt, dass der NORMAL-Modus aktiviert ist. NORMAL ����������������...
5. Anwendung des Bildschirm-Menüs Einschalten des Projektors durch Anlegen des Signals [AUT. NETZ. EIN(COMP1)] Befindet sich der Projektor im Standby-Modus, hat eine vom am COMPUTER1 IN-Eingang kommendes Signal zur Folge, dass der Projektor eingeschaltet und gleichzeitig das Computerbild projiziert wird. Mit dieser Funktion müssen Sie nicht mehr die POWER-Taste auf der Fernbedienung oder dem Projektorgehäuse drücken, um den Projektor einzuschalten.
5. Anwendung des Bildschirm-Menüs Einrichtung des Projektors für eine LAN-Verbindung [VERKABELTES LAN] Wichtig • Nähere Informationen zu diesen Einstellungen erhalten Sie bei Ihrem Netzwerkadministrator. • Wenn Sie eine LAN-Verbindung verwenden möchten, schließen Sie ein LAN-Kabel (Ethernet-Kabel) an den LAN-Anschluss (RJ-45) des Projektors an. (→ Seite 110) TIPP: Die vorgenommenen Netzwerkeinstellungen werden nicht zurückgesetzt, selbst wenn im Menü...
[EINFACHER AN- Wählen Sie [EINFACHER ANSCHLUSS] zum einfachen SCHLUSS] Ausführen einer WLAN-Verbindung mit Image Express Uti- lity Lite auf der mitgelieferten NEC Projector CD-ROM. [PROFILE 1] Im Speicher des Projektors können bis zu zwei Einstel- lungen für den USB-WLAN-Adapter gespeichert werden.
Seite 105
Sie Image Express Utility Lite verwenden und den Computer über ein WLAN mit dem Projektor verbinden möchten. Das Programm Image Express Utility Lite ist auf der beiliegenden NEC Projector CD-ROM enthalten. Wenn Sie [EINFACHER ANSCHLUSS] verwenden möchten, rufen Sie die HTTP-Server-Funktion auf. Der Web- Browser wird angezeigt (→...
ECO-BETRIEBSART Austauschlampe Modell INAKTIV/AUTO ECO NORMAL 4000 5000 8000 NP16LP M361X/M311W 5000 6000 10000 NP15LP M311X/M271X/M271W • [CO2-REDUZIERUNG GESAMT] Dies zeigt die Information über die voraussichtliche CO2-Einsparung in kg an. Der CO2-Fußabdrucksfaktor in der CO2-Einsparungsberechnung, basiert auf der OECD (2008 Ausgabe). (→ Seite 28)
5. Anwendung des Bildschirm-Menüs ❽ Menü-Beschreibungen und Funktionen [RESET] Rückstellung auf die Werkseinstellungen [RESET] Die RESET-Funktion ermöglicht Ihnen die Rückstellung der Einstellungen für alle Quellen auf die Werkseinstel- lungen: [AKTUELLES SIGNAL] Stellt die Einstellungen für das aktuelle Signal auf die Werte der Hersteller-Voreinstellungen zurück. Folgende Positionen können zurück gesetzt werden: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARBTON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE] und [ÜBERTASTUNG].
❶ Aufstellung des Projektionsschirmes und des Projektors Auswahl eines Aufstellungsortes [M361X/M311X/M271X] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,64 m (25"), wenn der Projektor grob gemessen etwa 0,9 m (35") von der Wand oder dem Pro- jektionsschirm entfernt aufgestellt ist.
Seite 111
6. Installation und Anschlüsse [M311W/M271W] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,64 m (25"), wenn der Projektor grob gemessen etwa 0,9 m (37") von der Wand oder dem Pro- jektionsschirm entfernt aufgestellt ist.
D = Vertikale Entfernung zwischen Linsenmitte und unterem Bildschirmteil (oberer Bild- Bildschirmmitte schirmteil für Deckenprojektion) α = Projektionswinkel Linsenmmitte α HINWEIS: Die Werte in den Tabellen sind Designwerte und können schwanken. Unterer Bildschirmmteil [M361X/M311X/M271X] α Bildschirmgruöße Diagonale Breite Höhe Weit Fern Weit Fern...
Informationen wenden Sie sich bitte an Ihren Platz zur Verfügung steht, in den Genuss eines viel grö- NEC-Fachhändler. ßeren Bildes. Kontaktieren Sie Ihren NEC-Händler, falls * Versuchen Sie nicht, den Projektor selbst zu install- Sie ein Spiegelsystem benötigen. Wenn Ihr Bild bei der lieren.
Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder aus- geschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
Seite 115
USB (PC) USB-DISPLAY (USB DISPLAY) HINWEIS: Der Projektor ist nicht mit den videoentschlüsselten Signalen des NEC ISS-6020-Umschalter kompatibel. HINWEIS: Möglicherweise wird ein Bild nicht richtig angezeigt, wenn eine Video- oder S-Video-Quelle über einen handelsüblichen Abtastumwandler wiedergegeben wird. Das liegt darin begründet, dass der Projektor in der Standard-Einstellung ein Videosignal als Computersignal bearbeitet. Verfahren Sie in einem solchen Fall wie folgt.
6. Installation und Anschlüsse Anschluss eines externen Monitors AUDIO OUT MONITOR OUT (COMP. 1) Stereo-Klinkensteckerkabel Computer-Kabel (VGA) (nicht im (nicht im Lieferumfang ent- Lieferumfang enthalten) halten) Computer- Kabel (VGA) (Lieferum- fang) AUDIO PHONE Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen.
6. Installation und Anschlüsse Anschluss an einen DVD-Player oder andere AV-Geräte Anschluss an den Video-/S-Video-Eingang VIDEO IN S-VIDEO IN AUDIO IN S-Videokabel (nicht im Lieferumfang enthalten) Audiokabel (nicht im Videokabel Lieferumfang enthalten) (nicht im Lieferumfang enthalten) Audiogerät S-VIDEO VIDEO AUDIO IN VIDEO OUT AUDIO OUT Audiokabel (nicht im...
6. Installation und Anschlüsse Anschluss an den Komponenteneingang COMPUTER 1 IN AUDIO IN 15-pol. - an - RCA Stereo-Klinkenstecker-RCA- (Weibchen) × 3 Kabel - Audiokabel (nicht im Lieferumfang Adapter (ADP-CV1E) enthalten) Audiogerät Komponenten-Video-RCA- × AUDIO IN 3 Kabel (nicht im Lieferumfang enthalten) DVD-Player Audiokabel...
6. Installation und Anschlüsse Anschluss an den HDMI-Eingang Sie können den HDMI-Ausgang Ihres DVD-Players, Harddisk-Players, Blue-ray-Players oder Notebooks am HDMI IN-Anschluss Ihres Projektors anschließen. HINWEIS: Der HDMI IN-Anschluss unterstützt Plug & Play (DDC2B). HDMI IN HDMI HDMI�Kabel (nicht im Lieferumfang enthalten) Verwen�en Sie ein High Spee�...
6. Installation und Anschlüsse Anschluss an ein verkabeltes LAN Der Projektor ist standardmäßig mit einem LAN-Anschluss (RJ-45) ausgerüstet, über den mit einem LAN-Kabel ein Netzwerkanschluss hergestellt werden kann. Wenn Sie eine LAN-Verbindung verwenden möchten, müssen Sie das LAN im Projektormenü einrichten. Gehen Sie auf [EINRICHTEN] →...
6. Installation und Anschlüsse Anschluss an ein WLAN (optional: NP02LM-Serien) Mit dem USB-WLAN-Adapter können Sie eine WLAN-Verbindung herstellen. Wenn Sie eine WLAN-Verbindung ver- wenden möchten, müssen Sie dem Projektor eine IP-Adresse zuweisen. Wichtig: • Wenn Sie den Projektor mit USB-WLAN-Adapter in einem Bereich einsetzen möchten, in dem der Einsatz von WLAN-Geräten verboten ist, ziehen Sie den USB-WLAN-Adapter vom Projektor ab.
Seite 122
6. Installation und Anschlüsse Legen Sie einen Kreuzschlitzschraubendreher bereit. 1. Schalten Sie den Projektor mit der POWER-Taste aus, so dass er sich im Standby-Modus befindet, und ziehen Sie das Netzkabel ab. 2. Nehmen Sie die USB-Anschlussabdeckung (LAN) ab. Lösen Sie die Schraube, mit der die Abdeckung festgeschraubt ist.
Seite 123
6. Installation und Anschlüsse Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Infrastruktur) PC mit eingesetzter PC mit integrierter drahtloser drahtloser LAN-Karte LAN-Funktion USB WLAN-Adapter Drahtloser Zugriffspunkt Verkabelter LAN Nehmen Sie die Einstellungen über die HTTP-Server-Funktion vor. (→ Seite 41) Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Ad Hoc) USB WLAN-Adapter PC mit eingesetzter PC mit integrierter draht-...
Filter, wenn die Meldung angezeigt wird. Der Zeitpunkt für die Reinigung der Filter ist bei der Auslieferung ab Werk bei M311X/ M271X/M271W auf [6000 H] gestellt; bei M361X/M311W ist der Zeitpunkt für die Reinigung der Filter bei der Auslieferung auf [5000 H] eingestellt.
Seite 125
7. Wartung 4. Entfernen Sie den Staub vom Filterträger und von der Filterabdeckung. Reinigen Sie sowohl außen als auch innen. 5. Bringen Sie die vier Filter wieder am Filterträger und an Schwamm mit grober Textur der Filterabdeckung an. Filterträger: Bringen Sie zwei Schwammfilter mit grober Struktur (groß...
7. Wartung ❷ Reinigen der Linse • Schalten Sie den Projektor vor der Reinigung aus. • Der Projektor verfügt über eine Kunststofflinse. Verwenden Sie einen im Handel erhältlichen Kunststofflinsen-Reiniger. • Verkratzen oder beschädigen Sie die Linsenoberfläche nicht, da eine Kunststofflinse leicht zu zerkratzen ist. •...
Lampe nach Erreichen des Endes ihrer Lebensdauer weiter benutzen, kann der Glaskolben der Lampe platzen und die Scherben werden im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran ver- letzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch.
Seite 128
7. Wartung Austausch der Lampe: 1. Entfernen Sie die Lampenabdeckung. (1)Die Lampenabdeckungsschraube lösen. • Die Lampenabdeckungsschraube ist nicht entfernbar. (2)Die Lampenabdeckungsschraube schieben und abziehen. 2. Entfernen des Lampengehäuses. (1)Lösen Sie die beiden Befestigungsschrauben des Lampengehäuses, bis der Phillips-Schraubendreher frei dreht. •...
Seite 129
7. Wartung 3. Installation eines neuen Lampengehäuses. (1)Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. (2)Das Lampengehäuse zwecks Sicherung oben in der Mitte schieben. (3)Befestigen Sie das Lampengehäuse mit den beiden Befestigungsschrauben. • Ziehen Sie die zwei Schrauben unbedingt an. 4.
Seite 130
7. Wartung So tauschen Sie die Filter aus: Vier Filter bestehen aus weißem Fasermaterial und gehören zum Lieferumfang der Ersatzlampe. Harter Wabenfilter: Groß und klein (am Filterträger angebracht) Weicher Akkordeonfilter: Groß und klein (an der Filterabdeckung angebracht) HINWEIS: • Tauschen Sie alle vier Filter auf einmal aus. •...
7. Wartung 3. Tauschen Sie die vier (4) Filter aus. 1. Entfernen Sie den dunklen Schwammfilter und reinigen Sie anschließend den Filterträger und die Filterabde- ckung. 2. Bringen Sie neue Filter aus weißem Fasermaterial an. Filterträger: Bringen Sie zwei harte Wabenfilter am Filterträger an. Filterabdeckung: Bringen Sie zwei weiche Akkordeonfilter an der Filterabdeckung an.
8. Anhang ❶ Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzeige-Zustand Projektor-Zustand Hinweis Die Hauptstromversorgung ist ausgeschaltet – Anzeige blinkt Blau 0,5 Sek� Ein, Der Projektor macht sich einschaltbereit�...
8. Anhang Herkömmliche Störungen & Lösungen (→ „Netz / Status / Lampen-Anzeige“ auf Seite 122.) Störung Überprüfen Sie diese Punkte Schaltet sich nicht ein • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der Fernbedienung oder aus eingeschaltet ist�...
Display durch eine Funktionstasten-Kombination aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
Video: Deep Color; 8/10/12-Bit, LipSync Audio: LPCM; bis zu 2 Kanäle, Abtastrate 32/44,1/48 KHz, Bitrate; 16/20/24-Bit *6 Ein Bild mit geringerer oder höherer Auflösung als die natürliche Auflösung des Projektors (M361X/M311X/M271X: 1024 × 768 / M311W/M271W: 1280 × 800) wird mit Advanced AccuBlend angezeigt.
Seite 136
8. Anhang Modell-Nummer M361X M311X M271X M311W M271W Horizontal-Auflösung 540 TV-Zeilen: NTSC/NTSC4.43/PAL/PAL-M/PAL-N/PAL60 300 TV-Zeilen: SECAM Abtastrate Horizontal: 15 kHz bis 100 kHz (RGB: 24 kHz oder höher) Vertikal: 50 Hz bis 120 Hz (HDMI: 50 Hz bis 85 Hz) Sync-Kompatibilität...
Signale anzuzeigen, stellen Sie das [BILDFORMAT] auf [16:9] ein. HINWEIS: • Ein Bild mit geringerer oder höherer Auflösung als die natürliche Auflösung des Projektors (M361X/M311X/M271X: 1024 × 768 / M311W/M271W: 1280 × 800) wird mit Advanced AccuBlend angezeigt. • Sync auf Grün- und Composite Sync-Signale werden nicht unterstützt.
8. Anhang ❼ Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel „Fehlersuche“ in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.
Kennzeichnungsschild (auf der Unterseite des Produkts). Besuchen Sie unsere Webseite unter http://www. nec-display.com/ap/en_projector/tco/index.html, um eine Liste unserer TCO-zertifizierten Projektoren und deren TCO- Zertifizierung anzusehen (nur in Englisch verfügbar). Die TCO-Zertifizierung, von TCO Development entworfen, ist ein internationaler Umwelt- und Ergonomie-Standard für IT-Ausrüstung.
Sie Ihr komplettes Formular online ab. Bei Empfang werden wir Ihnen einen Bestätigungsbrief mit allen Details, die Sie benötigen, um die schnelle und zuverlässige Garantie und die Serviceprogramme vom Marktführer NEC Display Solutions of America, Inc. nutzen zu können, zusenden.
