Digitale elektr. Ausgänge - 8-polig, links nach rechts A1.1 – A1.4
Die verbaute E/A-Baugruppe besitzt zwei digitale Ausgangsports mit jeweils acht
digitalen Schaltausgängen. Der erste Ausgangsport (A1.1 – A1.8) ist teilweise
bereits intern verdrahtet und mit Schaltausgängen belegt. Die Ausgänge A1.1 ...
A1.4 können durch den Anwender verwendet werden.
Eigenschaften
4 x digitale elektr. Ausgänge
-
Imax < 350mA, 24VDC
-
thermischer Schutz
-
-
Kurzschlussschutz
Pin
Ausgang Beschreibung
1
Out1
Ausgang A1.1
2
GND
GND
3
Out2
Ausgang A1.2
4
GND
GND
5
Out3
Ausgang A1.3
6
GND
GND
7
Out4
Ausgang A1.4
8
GND
GND
Beachten Sie die Default-Belegung des ersten Ausgangsports (A1.1 –
A1.8) bei der Einstellung der „Signalisierung" in der Bedienoberfläche
Remote / ProNC.
mit den entsprechenden Modulen verdrahtet und können nicht mehr vom
Anwender benutzt werden!
➇
Digitale Relais-Ausgänge - 8-polig, links nach rechts A2.1 – A2.4
Die verbaute E/A-Baugruppe besitzt einen zweiten digitalen Ausgangsport vier
weiteren digitalen Relais-Schaltausgängen. Der zweite Ausgangsport (A2.1 – A2.8)
ist teilweise bereits intern verdrahtet und mit Schaltausgängen belegt. Die Ausgänge
A2.1 ... A2.4 können durch den Anwender verwendet werden.
Eigenschaften
-
4 x digitale Relaisausgänge
-
Imax < 5 A, 24VDC
-
thermischer Schutz
-
Kurzschlussschutz
Pin
Ausgang Beschreibung
1
Out1
Ausgang A2.1
2
GND
GND
3
Out2
Ausgang A2.2
4
GND
GND
5
Out3
Ausgang A2.3
6
GND
GND
7
Out4
Ausgang A2.4
8
GND
GND

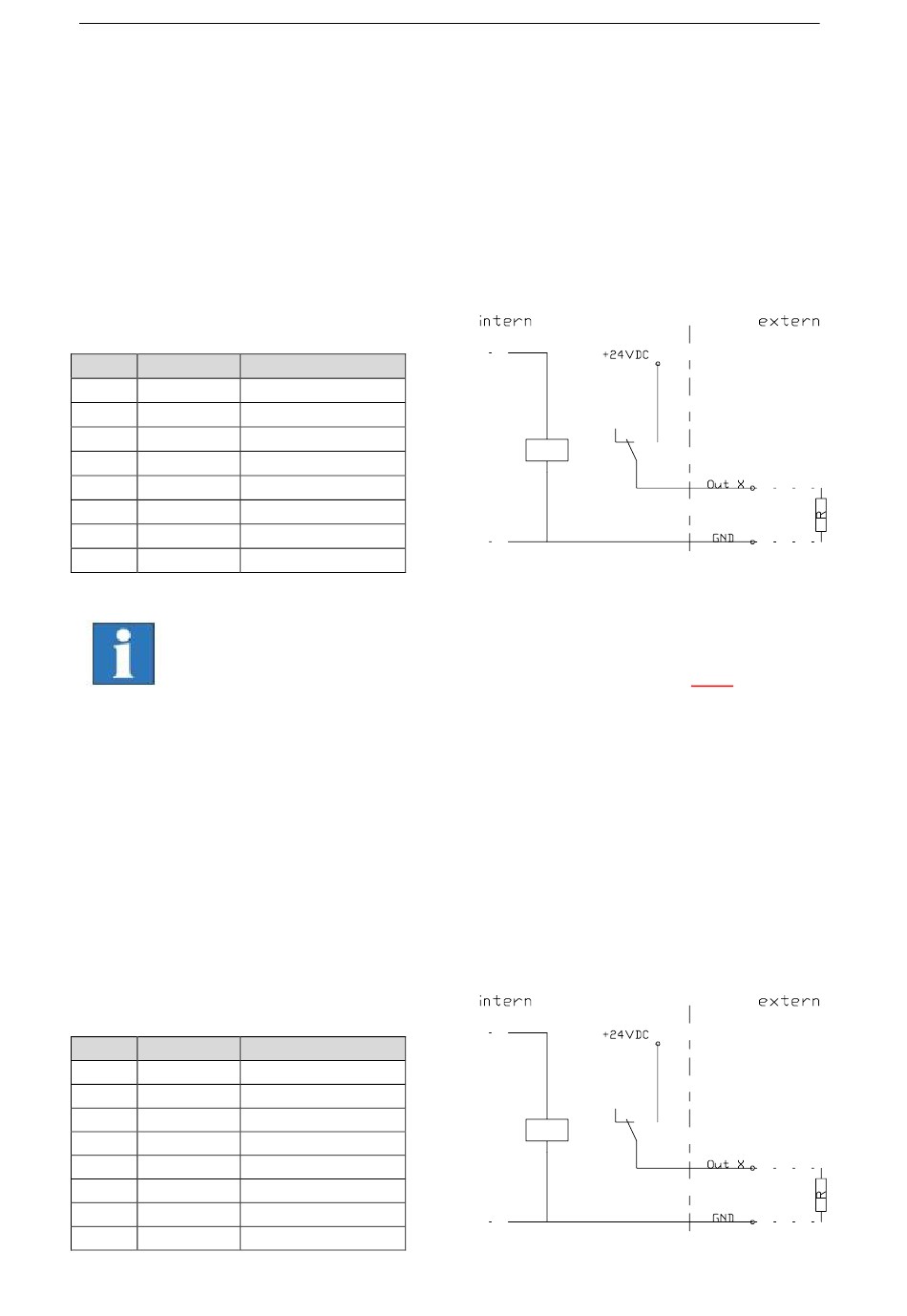

Beschaltung
Die Ausgänge A1.5 – A1.8 sind bereits im Controller
Beschaltung
