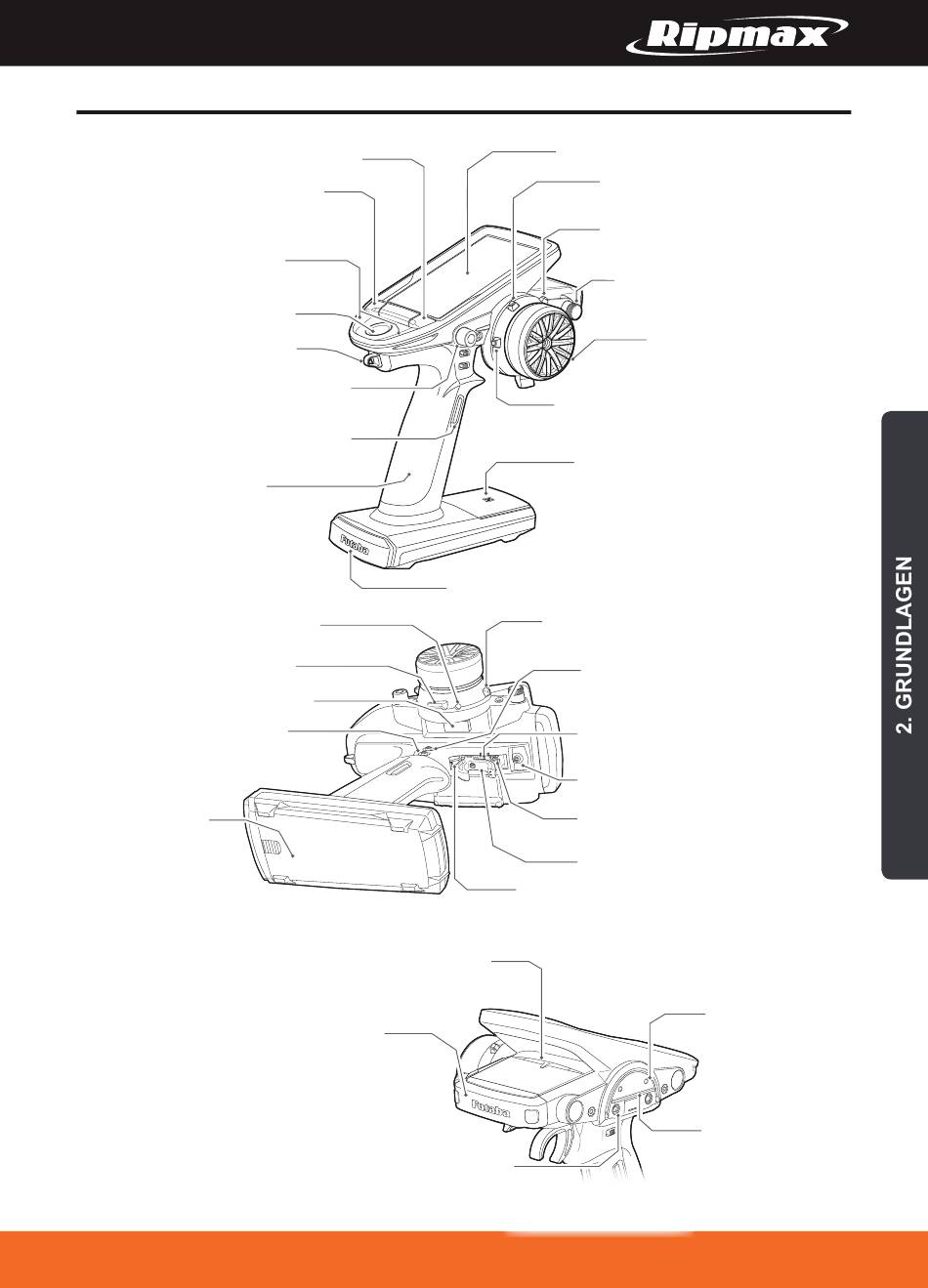

BEDIENELEMENTE AM SENDER T7PX

Power Schalter
Display Schalter
LED
Home-Taste
Aufhängungspunkt
Schalter (PS3)
Schalter (PS2)
Handgriff
(mit integriertem Vibrationsalarm für ti-
mer, batteriewarnung & telemetrie-alarm)
Einstellschraube für
Federkraft Lenkrad
Schalter (PS1)
Schalter (PS5)
Digitale Trimmung 6 (DT6)
(werkseinstellung: Bremsanteil)
Batteriefach-
abdeckung
TECHNISCHE DATEN
Kanäle: ........................................... 4/7*
Übertragungssystem: ...... T-FHSS SR /
............T-FHSS / S-FHSS / FASST(C2)
Frequenz: ................................ 2.4 GHz
Spannungsbereich:................6,0 ~7,4V
Stromaufnahme: .............. max. 150 mA
Sendeleistung: .......max. 100 mW EIRP
* Bis zu 7 Kanäle in S-FHSS mit den Empfängern
R2008SB und R2006GS
Schalter (PS4)
Telemetrie AUS LED
(Leuchtet auf, wenn die telemetrie
ausgeschaltet ist.)
Antenne
Ladebuchse
www.ripmax.de
powered by
Touch LC-Farbdisplay
Digitale Trimmung 2 (DT2)
(werkseinstellung: Gastrimmung)
Digitale Trimmung 1 (DT1)
(werkseinstellung: Lenkungstrimmung)
Digital Dial (DL) / Schalter (PS6)
Lenkrad
Digitale Trimmung 4 (DT4)
(werkseinstellung: CH4)
NFC
Digitale Trimmung 3 (DT3)
Digitale Trimmung 5 (DT5)
(werkseinstellung: Dual Rate)
Einstellschraube für Bremsweg
Einstellschraube für
Gashebel-Position
Einstellschraube Federkraft Gashebel
Gashebel
Vollgasfeder
(Zur Erkennung der
Gashebelposition)
kopfhörer-Anschluss
(3,5 mm Stereo Klinkenstecker-buchse)
Zum abhören der telemetrie-ansagen
