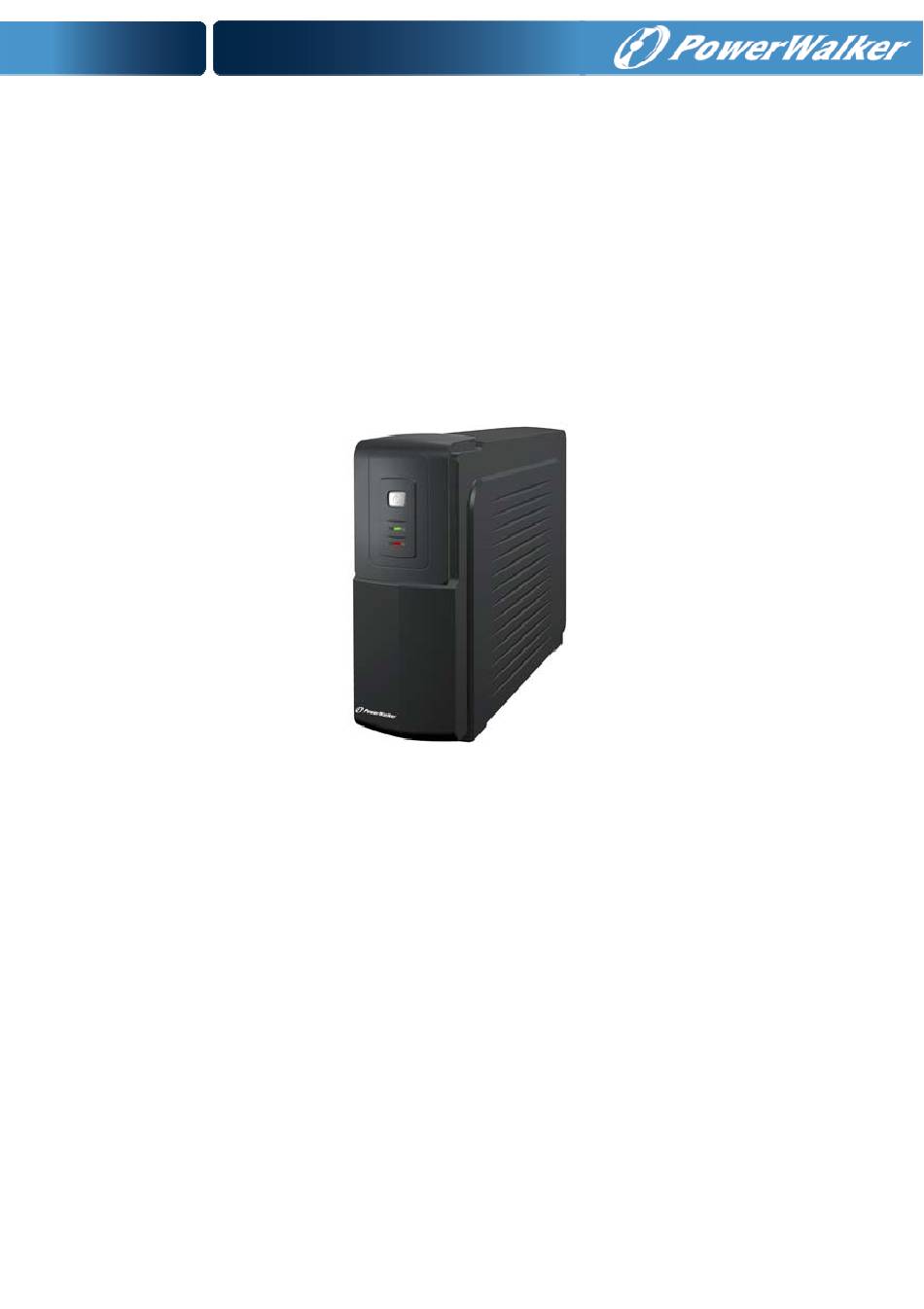

- Seite 1 DE Offline (Standby) USV PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 1000 Schnellanleitung ...
-
Seite 2: Wichtige Sicherheitshinweise
DE WICHTIGE SICHERHEITSHINWEISE BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG AUF – Diese enthält wichtige Anleitungen für die Modelle PowerWalker VFD 400/600/1000, die während der Installation und Wartung der USV und der Akkus beachtet werden sollten. • Dieses Produkt wurde speziell für PC’s entwickelt und wird nicht für den Einsatz wie etwa für Lebenserhaltungssysteme und andere wichtige Geräte empfohlen. • Dieses Gerät kann von Jedermann ohne vorherige Ausbildung betrieben werden. • Schließen Sie keine Haushaltsgeräte, wie etwa Haartrockner, an die Steckdosen der USV an. • Dieses Gerät ist für die Installation in einer kontrollierten Umgebung ausgelegt (d. h. geregelte Temperatur, Innenbereich, der frei von schädlichen Substanzen ist). Vermeiden Sie die Installation der USV an einem Ort mit fließendem Wasser oder übermäßiger ... - Seite 3 DE • Ein Akku kann einen elektrischen Schlag oder einen hohen Kurzschlussstrom verursachen. Die folgenden Vorsichtsmaßnahmen sollten getroffen werden, wenn mit Akkus gearbeitet wird: • Entfernen Sie Uhren, Ringe oder andere Metallgegenstände von Ihrer Hand. • Verwenden Sie Werkzeuge mit isolierten Griffen. • Wartung und Reparatur der Akkus darf nur von Fachpersonal durchgeführt oder überwacht werden, das Wissen über Akkus hat und die notwendigen Vorsichtsmaßnahmen kennt. Halten Sie unbefugtes Personal von den Akkus fern. ...
-
Seite 4: Beschreibung Des Geräts
DE 1. Beschreibung des Geräts Vorderseite Hauptschalter USV‐Statusanzeige – Wechselstrom‐Modus: Grüne Leuchte Akkumodus: Grünes Blinklicht Fehler‐LED: Rot leuchtend VFD 400/ VFD 600 Rückseite VFD 1000 Rückseite Rückseite 1. Sicherung 3. Steckdosen (Ausgang) 2. Wechselstrom‐Eingang 4. Wechselstrom‐Eingang ... - Seite 5 DE 2. Aufstellen und Inbetriebnahme Überprüfen Entnehmen Sie die USV aus der Verpackung und prüfen Sie das Gerät auf Schäden, die während des Transports entstanden sein könnten. Wenn irgendwelche Schäden entdeckt werden, verpacken Sie das Gerät wieder und senden oder geben Sie das Gerät an den Händler zurück. Laden Der Akkumulator des Geräts wurde von Werk aus vollständig aufgeladen geliefert, aber er kann sich während des Transports schon etwas entladen haben, deshalb sollte der Akku vor Verwendung ...
-
Seite 6: Anschluss Des Computers
DE Anschluss des Computers Stecken Sie die USV in eine geerdete Steckdose. Stecken Sie dann zum Computer zugehörige Geräte und den Computer selbst in die Steckdosen auf der Rückseite der USV. Anschluss des Modems/ Netzwerks Stecken Sie den Stecker der Internetleitung in die Buchse „In“ auf der Rückseite der USV. Verwenden Sie ein weiteres Internetkabel und stecken Sie ein Ende des Kabels in die „Out“‐ Buchse auf der Rückseite der USV. Stecken Sie das andere Ende des Kabels wie abgebildet in das ... -
Seite 7: Fehlerbehebung
DE Einschalten / Ausschalten Drücken Sie den Schalter an der USV für 1 Sekunde, daraufhin schaltet die USV den normalen Modus ein (die grüne Kontrollleuchte leuchtet auf und der Piepser ist aus), nachdem das Gerät einige Sekunden lang eine Selbstdiagnose durchgeführt hat (der Piepser und die rote und grüne Kontrollleuchte sind währenddessen an). Nun können der PC und andere elektrische Geräte eingeschaltet werden. Drücken Sie den Schalter für 1 Sekunde, um die USV wieder auszuschalten. Anmerkung: • Bitte schalten Sie die USV zuerst ein, d. h. bevor Sie den PC und die anderen Geräte einschalten, und schalten Sie die USV erst ab, nachdem der Computer und die ... -
Seite 8: Spezifikationen
DE 4. Spezifikationen PowerWalker PowerWalker PowerWalker MODELL VFD 400 VFD 600 VFD 1000 KAPAZITÄT VA/W 400VA/200W 600VA/300W 1000VA/600W EINGANG Spannung 110/120VAC oder 220/230/240VAC Spannungsbereich 90‐145VAC / 170‐280VAC AUSGANG Spannung 110/120VAC oder 220/230/240VAC Spannungsstabilisierung ±10% (Akku. ‐Modus) Frequenz 50 Hz oder 60 Hz Frequenzbestimmung (Akku. +/‐1 Hz ‐Modus) ...
