2.2 Ölpumpe
Umrüstung von Ölpumpe Fabrikat Danfoss, Typ MSLA,
auf Ölpumpe Fabrikat Danfoss, Typ BFP , oder Fabrikat Suntec, Typ AL 35
bei Öl Gebläsebrenner mit Ölfeuerungsautomat LAI 2

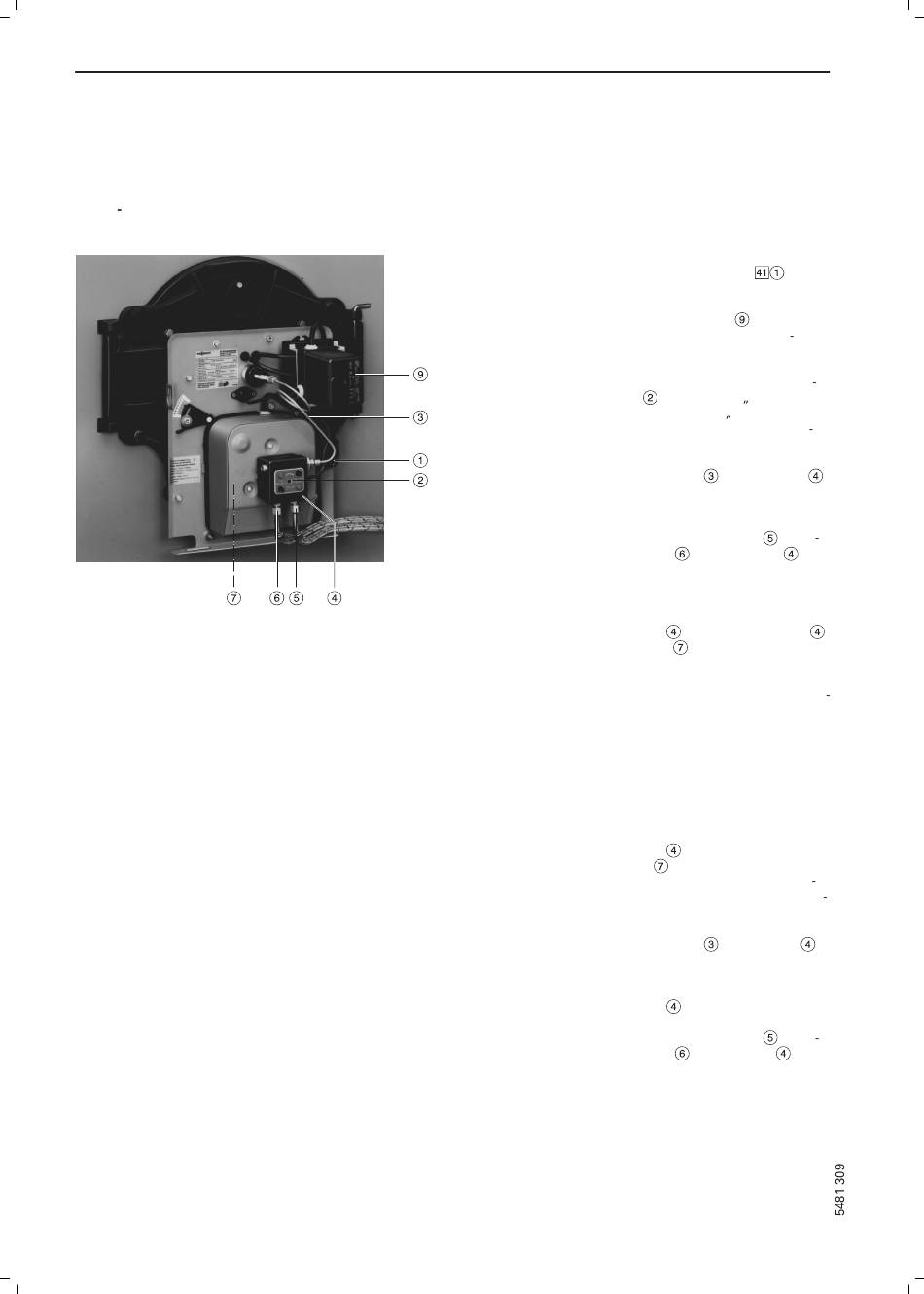

Abb. 7
Ölpumpe Fabrikat Danfoss, Typ MSLA
8
Ausbau
1. Anschlußsteckverbinder
Brenner abziehen.
2. Ölfeuerungsautomat von Sockel
abnehmen; dazu Befestigungs
schraube lösen.
3. Anschlußleitung der Magnetventil
spule von Klemme 3 (braune
Ader) und Klemme 2 (blaue Ader)
in Verdrahtungssockel des Ölfeue
rungsautomaten lösen.
4. Düsenzuleitung von Ölpumpe
lösen; dabei mit Gabelschlüssel
gegenhalten.
5. Ölschläuche (Saugleitung
laufleitung ) von Ölpumpe
lösen; dabei mit Gabelschlüssel
gegenhalten.
6. Befestigungsschrauben der
Ölpumpe lösen, und Ölpumpe
von Motor abziehen.
7. Steckkupplung zwischen Ölpumpe
und Motor prüfen, und falls erforder
lich austauschen.
Einbau
1. Steckkupplung auf Ölpumpenwelle
schieben.
2. Ölpumpe in Lagerschild des
Motors bis Anschlag einschieben;
dabei darauf achten, daß Antriebs
zapfen an der Steckkupplung in Aus
nehmungen der Motorwelle greifen.
3. Düsenzuleitung an Ölpumpe
anschrauben.
4. Befestigungsschrauben der
Ölpumpe anziehen.
5. Ölschläuche (Saugleitung
laufleitung ) an Ölpumpe
anschließen.
Weiter auf Seite 9.
