Viessmann Vitoflame 200 TypVEK Serviceanleitung

Bis 40 kw mit heizölvorwärmung ab 50 kw ohne heizölvorwärmung für vitola 100, vitola 111, vitola200 und vitola 222
Vorschau ausblenden Andere Handbücher für Vitoflame 200 TypVEK:
Inhaltsverzeichnis

Werbung

Quicklinks

Serviceanleitung
für die Fachkraft
Vitoflame 200
Öl−Gebläsebrenner (Typ VEK)
H bis 40 kW mit Heizölvorwärmung
H ab 50 kW ohne Heizölvorwärmung
für Vitola 100, Vitola 111, Vitola 200 und Vitola 222
Gültigkeitshinweise siehe Seite 2.
VITOFLAME 200
5681 437
9/2001

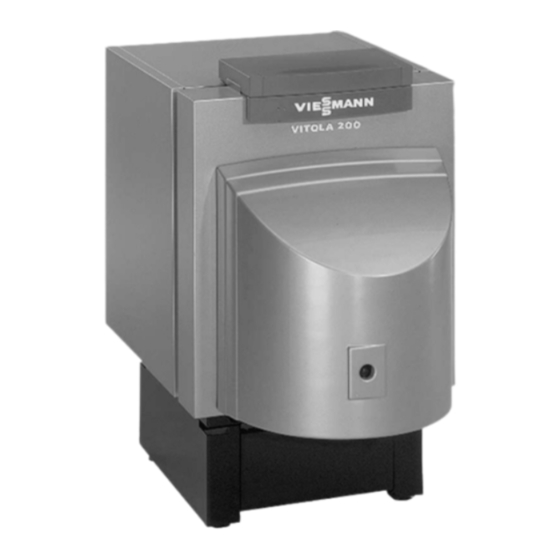

Vitoflame 200 Ölbrenner
an Vitola 200 angebaut
Ablagehinweis: Servicemappe

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitoflame 200 TypVEK

Inhaltszusammenfassung für Viessmann Vitoflame 200 TypVEK

  • Seite 1 Serviceanleitung für die Fachkraft Vitoflame 200 Öl−Gebläsebrenner (Typ VEK) H bis 40 kW mit Heizölvorwärmung H ab 50 kW ohne Heizölvorwärmung für Vitola 100, Vitola 111, Vitola 200 und Vitola 222 Gültigkeitshinweise siehe Seite 2. VITOFLAME 200 Vitoflame 200 Ölbrenner an Vitola 200 angebaut 5681 437 9/2001...

  • Seite 2: Allgemeine Informationen

    Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszu− schließen. Arbeiten am Gerät Instandsetzungsarbeiten Einweisung des Anlagenbetreibers Montage, Erstinbetriebnahme, War an Bauteilen mit sicherheitstechni Der Ersteller der Anlage hat dem tung und Reparaturen müssen von scher Funktion sind unzulässig.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Gültigkeitshinweise .
  • Seite 4 Erstinbetriebnahme und Wartung Ablaufübersicht Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Wartung 1. Anlage in Betrieb nehmen Seite ........................2.

  • Seite 5: Erstinbetriebnahme Und Wartung

    Erstinbetriebnahme und Wartung Durchführung Eine Einregulierung des Brenners bei aufgeheiztem Heizkessel ist unerlässlich für optimale Verbrennungswerte. CO Gehalt, CO Gehalt, Abgastemperatur, Raumtemperatur und Schornstein zug nach min. 2 Minuten Laufzeit und bei 60 ºC Kesselwassertemperatur mit angebauter Brennerhaube messen. c: Die Grenzwerte der Schweizer Luftreinhalte Verordnung LRV 92 müssen eingehalten werden: H Abgasverlust max.

  • Seite 6: E W 2. Öldruck Einregulieren Und Vakuum Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 2. Öldruck einregulieren und Vakuum prüfen rstinbetriebnahme artung Hinweis! Der Öldruck ist ab Werk voreingestellt. Falls erforderlich, den Öldruck nachregu lieren. 1. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. 2. Verschluss Stopfen P A aus Ölpumpe herausschrauben.

  • Seite 7: Luftmenge Nachregulieren

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 3. Luftmenge nachregulieren rstinbetriebnahme artung Hinweis! Die Luftmenge ist ab Werk voreingestellt. Falls erforderlich, die Luftmenge nachregulieren. Bei der Inbetriebnahme des Brenners muss eine Feinregulierung durchge führt zu werden. 1. Stellung der Stauscheibe im Flammrohr verändern; dazu Düsenstock−Einstellschraube C drehen: H Rechtsdrehung ³...

  • Seite 8: E W 4. Brenner Durchmessen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Brenner durchmessen rstinbetriebnahme artung Messwerte in der Reihenfolge des Hinweis! Protokolls auf der vorletzten Seite Das Abgasrohr muss am Kessel dieser Anleitung aufnehmen. anschluss Stutzen abgedichtet sein. Falschlufteintritt verfälscht Messwerte. 5. Flammenwächter prüfen artung Hinweis! Flackerlichtdetektor ist auf Einstel lung 4 ab Werk voreingestellt.

  • Seite 9: W 8. Brenner Reinigen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 8. Brenner reinigen artung 1. Brenner in Wartungsposition bringen. 2. Gehäuse und Flammrohr, Reinigung der Brennkam Stauscheibe A, Zündelektro mer und Züge siehe Service den B, Flammenwächter C und anleitung des Heizkessels. Gebläserad D reinigen. 9.

  • Seite 10: W 11. Düse Austauschen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 11. Düse austauschen artung 1. Brennerdeckel mit nach oben stehendem Düsenstock am Brennergehäuse anstecken. Hinweis! Dadurch wird Luftblasenbildung beim Düsenaustausch vermieden. 2. Befestigungsschraube C durch zwei Umdrehungen lösen. 3. Stauscheibe A vom Düsenstock abbauen. 4. Düse F herausschrauben (am Düsenstock gegenhalten).

  • Seite 11: Zündelektroden Prüfen Und Einstellen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 12. Zündelektroden prüfen und einstellen artung Zündelektroden A auf Abnutzung, Verschmutzung und Maßhaltigkeit (vgl. Abb.) prüfen, ggf. austauschen. +0,3 15 bis 33 kW +0,3 40 bis 63 kW 13. Brenner an Brennergehäuse montieren artung...

  • Seite 12: Ölpumpenfilter Reinigen, Evtl. Austauschen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 14. Ölpumpenfilter reinigen, evtl. austauschen artung Ölpumpe Fabrikat Danfoss, Typ BFP 21 1. Filterstopfen A im Pumpendeckel mit Innensechskantschlüssel 4 mm herausschrauben. 2. Stopfen A mit Patronenfilter C herausnehmen. 3. Mit Schraubendreher den Filter C vorsichtig vom Stopfen A tren nen.

  • Seite 13: W 16. Anlage In Betrieb Nehmen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 16. Anlage in Betrieb nehmen artung 1. Ölfilterventil öffnen. 2. Hauptschalter (außerhalb des Aufstellraumes) einschalten. 3. Anlagenschalter an der Regelung einschalten. 17. Ölleitungen und Ölanschlüsse auf Dichtheit prüfen artung Luftblasen im Vorfilter deuten auf eine Undichtigkeit in der Saugleitung hin.

  • Seite 14: Feuerungsautomat

    Erstinbetriebnahme und Wartung Feuerungsautomat Folgende Feuerungsautomaten kön nen bei diesem Brenner eingesetzt sein: Feuerungsautomat LOA 14.171B2V H Programmablauf siehe Stromlauf H Unterspannung H Störstellung plan auf Seite 25. Bei Netzspannung kleiner 165 V~ Eine Störabschaltung des Feue wird ein Brennerstart verhindert rungsautomaten wird zusätzlich H Fühlerstrom: bzw.
  • Seite 15 Erstinbetriebnahme und Wartung Feuerungsautomat (Fortsetzung) Feuerungsautomat LMO 14.113A2 (Fortsetzung) H Bedienung Zwei Möglichkeiten der Diagnose: 1. Visuelle Diagnose Der Entriegelungstaster Betriebsanzeige oder Störursa ET ist das zentrale Be chendiagnose dienelement für die Ent− riegelung sowie die 2. Interface−Diagnose Aktivierung bzw. Deakti wird hier nicht beschrieben.
  • Seite 16 Erstinbetriebnahme und Wartung Feuerungsautomat (Fortsetzung) Feuerungsautomat LMO 14.113A2 (Fortsetzung) H Störursachendiagnose Nach Störabschaltung leuchtet die rote Signallampe ständig. In diesem Zustand kann die visuelle Störursa chendiagnose gemäß Störcodeta belle durch Betätigen des Entriege lungstaster > 3 s aktiviert werden. Die Aktivierung der Störursachen diagnose ergibt sich aus folgender Schaltfolge: Störcodetabelle...
  • Seite 17 Erstinbetriebnahme und Wartung Feuerungsautomat (Fortsetzung) Feuerungsautomat LMO 14.113A2 (Fortsetzung) Während der Störursachendiagnose sind die Steuerausgänge spannungslos H der Brenner bleibt ausgeschaltet H Störungssignal an Klemme 10 ist eingeschaltet Verlassen der Störursachendiagnose und Wiedereinschalten des Brenners erfolgt durch Entriegelung. Entriegelungstaster ca. 1 s (< 3 s) drücken.

  • Seite 18: Störungsbehebung

    Störungsbehebung Ablaufübersicht Diagnose 1. Störung/Verhalten der Anlage ermitteln 2. Zugehörige Störungsursache in den Diagnosetabellen suchen 3. Zugehörige Maßnahme aus der Tabelle entnehmen Behebung 4. Störung beheben...
  • Seite 19 Störungsbehebung Diagnose Störung/Verhalten Störungsursache Maßnahme Sicherung oder Steckverbinder aBÖ Brenner läuft nicht an (ohne Stör Keine Spannung vorhanden anzeige), Signalleuchte leuchtet in der Regelung oder in Steckerkon nicht sole, elektrische Anschlüsse, Stellung des Anlagenschalters an der Regelung und des Hauptschal ters prüfen Sicherheitstemperaturbegrenzer hat Entriegelungstaster an Kessel...
  • Seite 20 Störungsbehebung Diagnose (Fortsetzung) Störung/Verhalten Störungsursache Maßnahme Flammenwächter verschmutzt Flammenwächter reinigen Brenner läuft an und Flamme ent Brenner läuft an und Flamme ent Brenner läuft an und Flamme ent Brenner läuft an und Flamme ent Brenner läuft an und Flamme ent steht, nach Ablauf der steht, nach Ablauf der steht, nach Ablauf der...

  • Seite 21: Zusatzinformationen

    Zusatzinformationen Technische Daten Nenn Wärmeleistung Brennertyp VEK I 1 VEK I 1 VEK I 1 VEK I 1 VEK I 1 VEK I 2 VEK II 1 VEK II 2 Baumuster Nr. 5G971/2001S 5G972/2001S nach DIN EN 267 Spannung Frequenz Motordrehzahl U/min 2 800...

  • Seite 22: Richtwerte Für Die Brennereinstellung

    Zusatzinformationen Richtwerte für die Brennereinstellung Hinweis! Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig ist (siehe Gültigkeitshinweise auf Seite 2 und Herstell Nr. auf dem Typenschild des Brenners). Nenn Wärmeleistung Ölbrennerdüse Fabrikat Fluidics 60ºHF/ 60ºHF/ 60ºHF 60ºHF/ 45ºSF 60ºS 80ºH 70ºHF/ 70ºHF/...

  • Seite 23: Bauteilübersicht

    Zusatzinformationen Bauteilübersicht H Gebläsemotor S Flammrohr A Luftregulierklappe B Flammenwächter K Ölpumpe T Flammrohraufsatz (Flackerlichtdetektor) L Magnetventil U Stauscheibe C Ölfeuerungsautomat M Düsenstock-Einstellschraube V Ölbrennerdüse D Entstörknopf N Ölleitung W Düsenstock mit Ölvorwärmer E Anschlusskonsole O Zündtransformator X Gebläserad F Rücklaufleitung P Zündleitung Y Brennergehäuse G Saugleitung...

  • Seite 24: Stromlaufplan

    Systemsteckverbinder fA (z.B. KNL, Verlängerungsleitung etc.) Anschluss der externen Sicherheitsein richtung am Systemsteckverbinder aBÖ Anschluss der externen Regelabschal tung am Systemsteckverbinder aBÖ Anschluss für externe Brennereinschal tung Hinweis! Dieses Schaltschema gilt nur im Zusammenhang mit dem Einsatz von Viessmann Produkten. 25/26...

  • Seite 25: Einzelteilliste

    Zusatzinformationen Einzelteilliste Hinweise für Ersatzbestellungen! Typ- und Herstell Nr. (siehe Typen- schild) sowie die Positionsnummer des Einzelteiles (aus dieser Einzelteilli ste) angeben. Handelsübliche Teile sind im örtli chen Fachhandel erhältlich. Einzelteile 001 Flammrohr 002 Dichtplatte ∅ 182 × 30 × 3 004 Brennergehäuse 005 Fassonbolzen 006 Gebläsemotor...
  • Seite 26 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 019 Lüfterrad 020 Ölschlauch Vorlauf 021 Ölschlauch Rücklauf 027 Stauscheibe 030 Düsenstock mit Ölvorwärmer 032 O-Ring 54 × 3 033 Magnetventilspule für Ölpumpe Suntec 034 Magnetventilmutter für Ölpumpe Suntec 038 Ölpumpe Suntec 039 Magnetventilkern für Ölpumpe Suntec 040 Ölpumpe Danfoss 041 Magnetventilspule für Ölpumpe...

  • Seite 27: Protokoll

    Zusatzinformationen Protokoll...
  • Seite 28 Richtwerte für die Brenner einstellung, 22 Feuerungsautomat, 14 Filtereinsatz des Vorfilters austauschen, 12 Flammenwächter prüfen, 8 Flammrohrbefestigung prüfen, 9 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
