2.6 Gebläsemotor
10. Befestigungsschrauben an Befesti
gungswinkeln des Motors
lösen, und Motor von Brennerdeckel
abnehmen.
Einbau
1. Motor auf Motorbefestigungen
an Brennerdeckel aufstecken;
dabei darauf achten, daß sich Motor
kondensator links oben befindet.
2. Motor mit Befestigungswinkeln
mit Innensechskantschrauben an
Brennerdeckel befestigen.

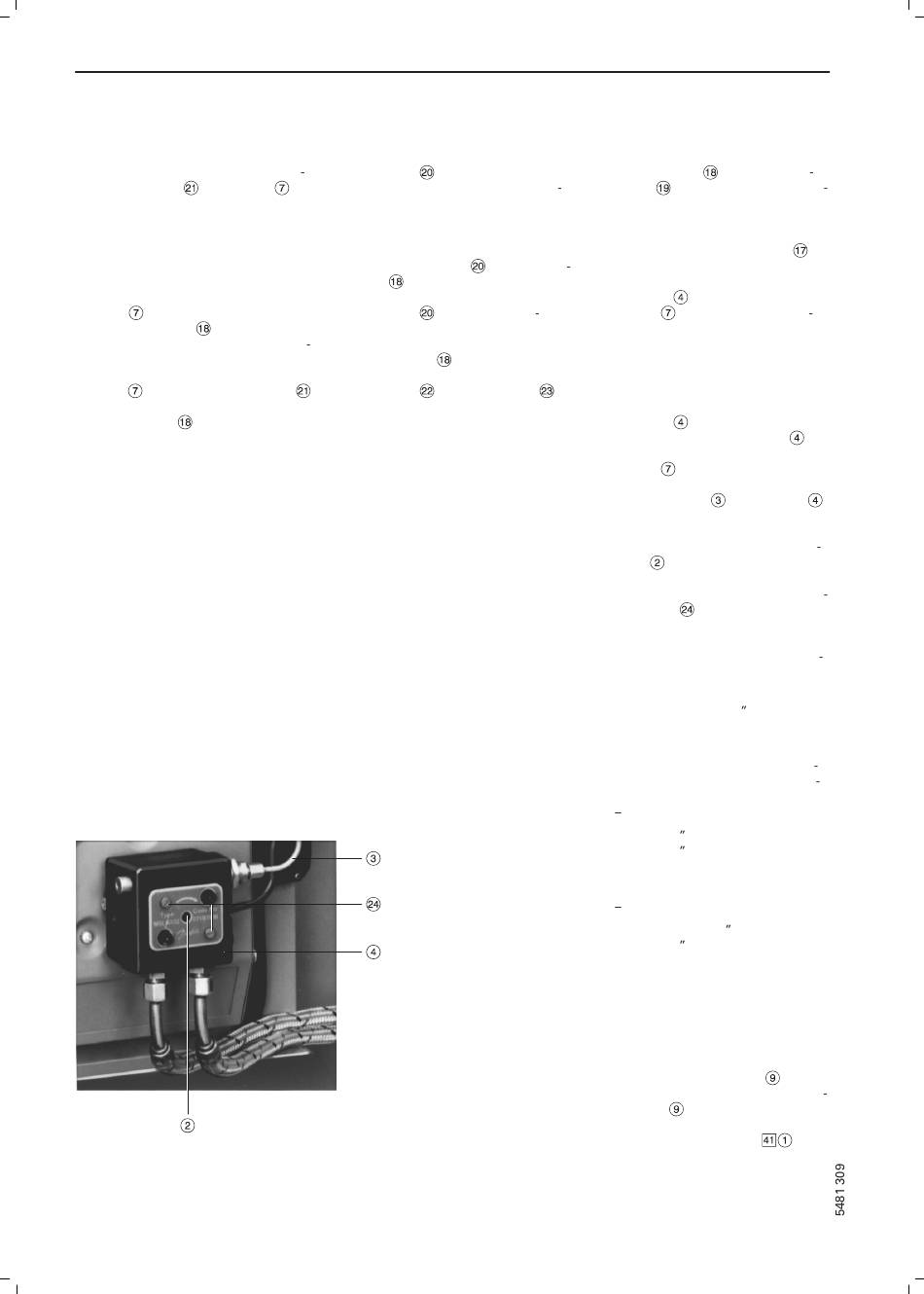

Abb. 19
Ölpumpe Fabrikat Danfoss, Typ MSLA
16
3. Gebläserad bis Wellenbund auf
Motorwelle schieben, und Zylinder
schraube in Nabe des Gebläserades
anziehen; dabei darauf achten, daß
Zylinderschraube auf Abflachung der
Motorwelle faßt.
Abstand Gebläserad zum Brenner
deckel soll 1 bis 2 mm betragen.
4. Gebläserad von Hand durch
drehen, und Rundlauf prüfen.
5. Brennerdeckel an Kesseltür
anbauen; dabei darauf achten, daß
Düsenstock mit Stauscheibe
parallel in Führungsstege des
Brennerkopfes eingeschoben wird
und daß Stauscheibenöffnung genau
zentrisch vor Düse sitzt.
6. Brennerdeckel mit Schnellver
schluß arretieren und fünf Innen
sechskantschrauben über Kreuz
anziehen.
7. Selbstschließende Luftklappe
anschrauben.
8. Ölpumpe in Lagerschild des
Motors bis zum Anschlag ein
schieben; dabei darauf achten, daß
Antriebszapfen der Kupplung in
Ausnehmungen der Motorwelle
greifen.
9. Befestigungsschrauben der
Ölpumpe anziehen; dabei
darauf achten, daß Ölpumpe
bis Anschlag in Lagerschild des
Motors eingeschoben ist.
10. Düsenzuleitung an Ölpumpe
schrauben.
11. Bei Ölpumpe MSLA Magnetventil
spule einbauen; dazu Spule in
Ausnehmung der Pumpe schieben
und Typenschild mit beiden Schlitz
schrauben befestigen.
12. Bei Ölpumpe MS 11, BFP oder AL 35
Anschlußleitung auf Magnetventil
spule stecken.
13. Motor entsprechend Austausch
von elektrischen Bauteilen auf
Seite 4 anschließen.
14. Motoranschlußleitung in Verdrah
tungssockel des Ölfeuerungsauto
maten anschließen; dazu
bei Ölfeuerungsautomat LAI 2
Klemme 7 (braune Ader),
Klemme 4 (blaue Ader) sowie
Schutzleiterklemme (grün/gelbe
Ader) anklemmen
bzw.
bei Ölfeuerungsautomat LOA 22/
LOA 24 Klemme 3 (braune Ader),
Klemme N (blaue Ader) sowie
Schutzleiterklemme (grün/gelbe
Ader) anklemmen.
Achtung!
Bei Ölfeuerungsautomat LOA 22/
LOA 24 mit Adapter wie bei
Ölfeuerungsautomat LAI 2
anklemmen.
15. Ölfeuerungsautomat LAI
anschrauben bzw. Ölfeuerungsauto
mat LOA aufstecken.
16. Anschlußsteckverbinder
Brenner einstecken (siehe Abb. 14
auf Seite 13).
