Universal Videohub 72 Crosspoint

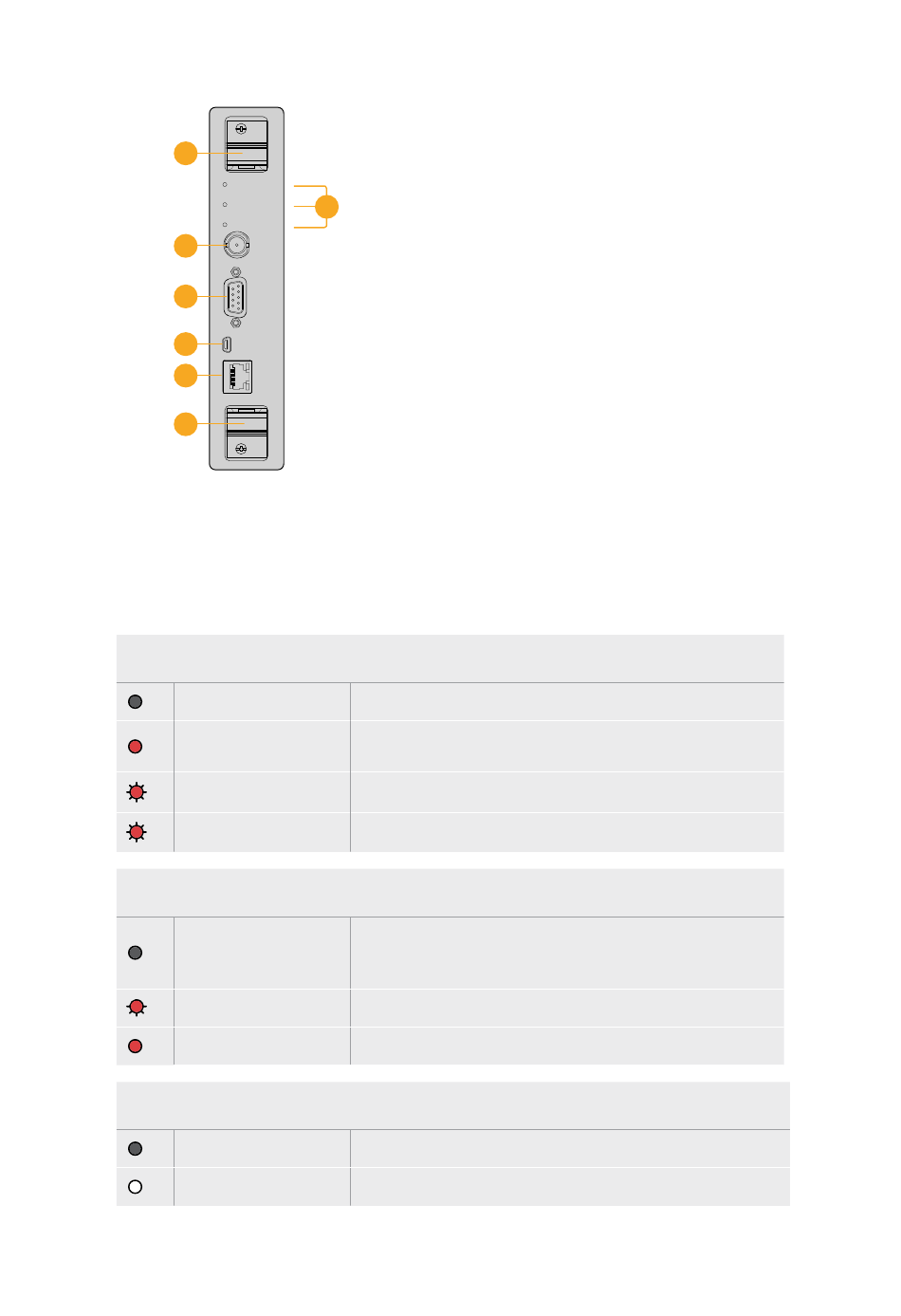

Universal Videohub Durum LED'leri
'Alarm', 'power overload' (aşırı yüklenme) ve 'ref in' (referans girişi) olarak işaretlenmiş durum
LED lambaları, Blackmagic Universal Videohub 72 Crosspoint cihazının, şu anki durumunun bir
göstergesini sağlar. Aşağıdaki LED durumları, cihazın durumu hakkında belirli bilgiler sağlar.
Kırmızı 'alarm' LED lambası
Kapalı
Açık
1 kez yanıp sönme
1
3 kez yanıp sönme
3
Kırmızı 'power overload' (aşırı yüklenme) LED lambası
Kapalı
Yavaşça yanıp sönüyor
Açık
Beyaz 'ref in' (referans girişi) LED lambası
Kapalı
Açık
ALARM
1
POWER OVERLOAD
REF IN
RS-422
CONTROL
1 LED Durum Lambaları
2 Referans Girişi
USB DIAGNOSTIC
3 RS-422 yönlendirici kontrol
ETHERNET
4 USB 2.0
ALARM
5 Ethernet yönlendirici kontrol
POWER OVERLOAD
REF IN
6 Tutma Kolu
Hata yok. Çalışma normal
Hata durumu. Başka hata. Hata kodu almak için cihaz ile Telnet
bağlantısı kurun.
Hata durumu. Fan arızası.
Hata durumu. Yedek güç kaynağı yok.
Normal çalışma. Etkin değil / Slave (bağımlı) modunda. Bu,
sadece iki crosspoint kartı olan bir Blackmagic Universal
Videohub 288'de görünmesi gerekir
Normal çalışma. Etkin / Ana modda.
Hata durumu. Aşırı yüklenme. Yeterli seviyede enerji sağlanmıyor
Normal çalışma. Bağlı bir referans yok.
Normal çalışma. Referans bağlandı.
RS-422
CONTROL
USB DIAGNOSTIC
ETHERNET
ALARM
