Настройка переключения в два шага
1 Установите слайдер Number of Destinations на нужное значение.
2 Чтобы выполнить настройку кнопок приемников, подсвеченных золотистым цветом,
нажимайте их по одной в программном интерфейсе. В поле Router SDI Out A введите номер
выходного порта коммутатора Videohub, к которому подключено приемное устройство. Для
сигнала Dual Link SDI потребуется ввести номер выходного порта в поля A и B, а для Quad
Link SDI — во все четыре поля с A до D. Поле Router Remote используется в том случае,
когда на приемник также передается сигнал через RS-422 для управления декой.
3 Для подтверждения нажмите OK. По мере увеличения числа кнопок приемников
уменьшается число доступных кнопок источников.
4 Чтобы выполнить настройку кнопок источников, нажимайте их по одной в программном
интерфейсе.
5 В поле Router SDI In A введите номер входного порта коммутатора Videohub, к которому
будет подключено исходное устройство. Для сигнала Dual Link SDI потребуется ввести
номер выходного порта в поля A и B, а для Quad Link SDI — во все четыре поля с A до D.
Поле Router Remote используется в том случае, когда из источника также передается сигнал
через RS-422 для управления декой.
6 Для подтверждения нажмите OK.
Число макросов
Макросы позволяют нажатием одной кнопки изменять одновременно до 16 направлений
коммутации.
1 С помощью слайдера Number of Macros активируйте до 10 кнопок макросов. По мере
увеличения числа кнопок макросов уменьшается количество доступных кнопок источников.
2 Нажмите зеленую кнопку макроса, чтобы открыть окно Macro. Введите соответствующие
данные в поля источников и приемников (максимум 16 пар).
3 После завершения щелкните OK, чтобы сохранить направления маршрутизации
и закрыть окно.

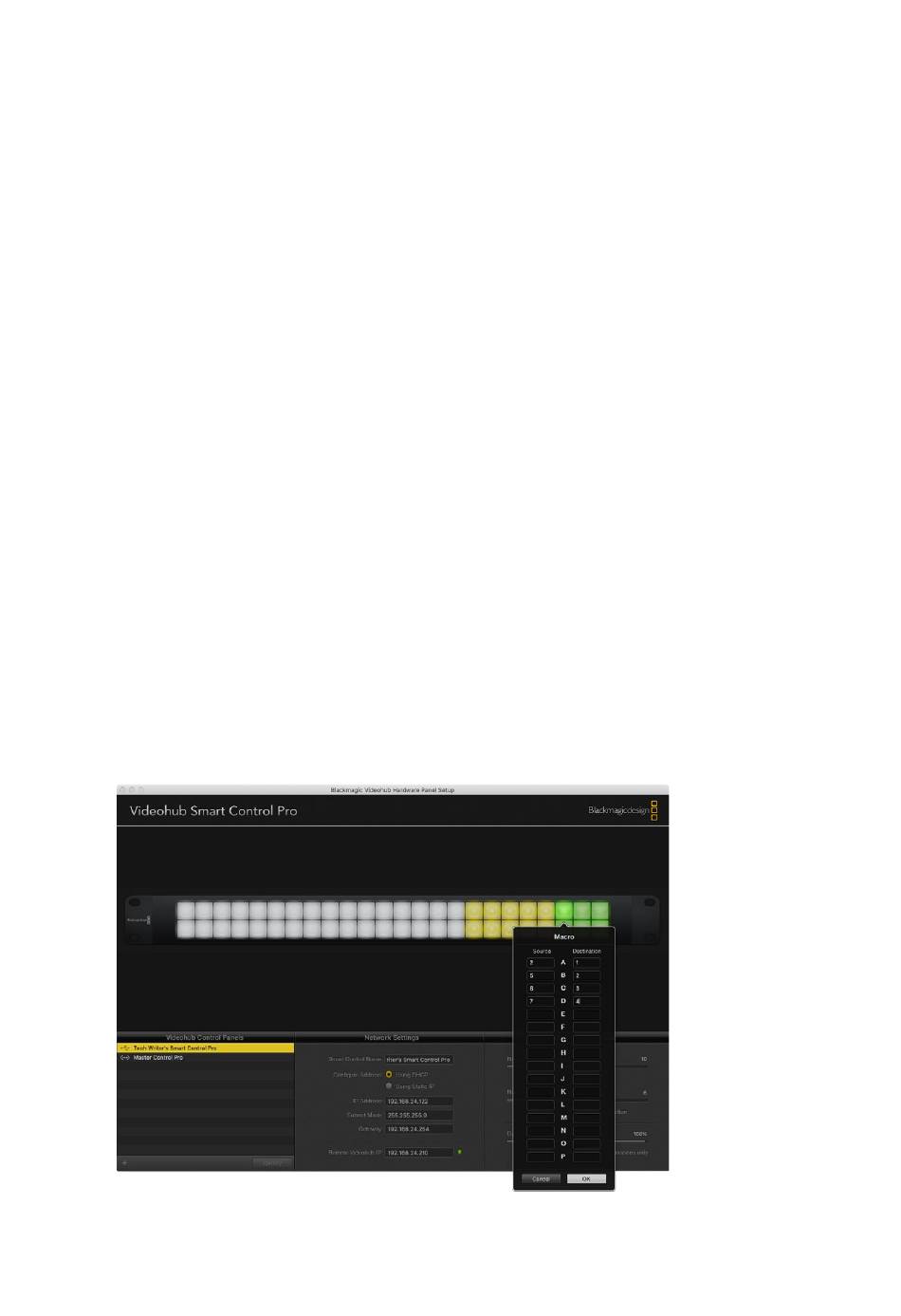

С помощью одного макроса можно изменять до 16 направлений маршрутизации
ПО Blackmagic Videohub 646
