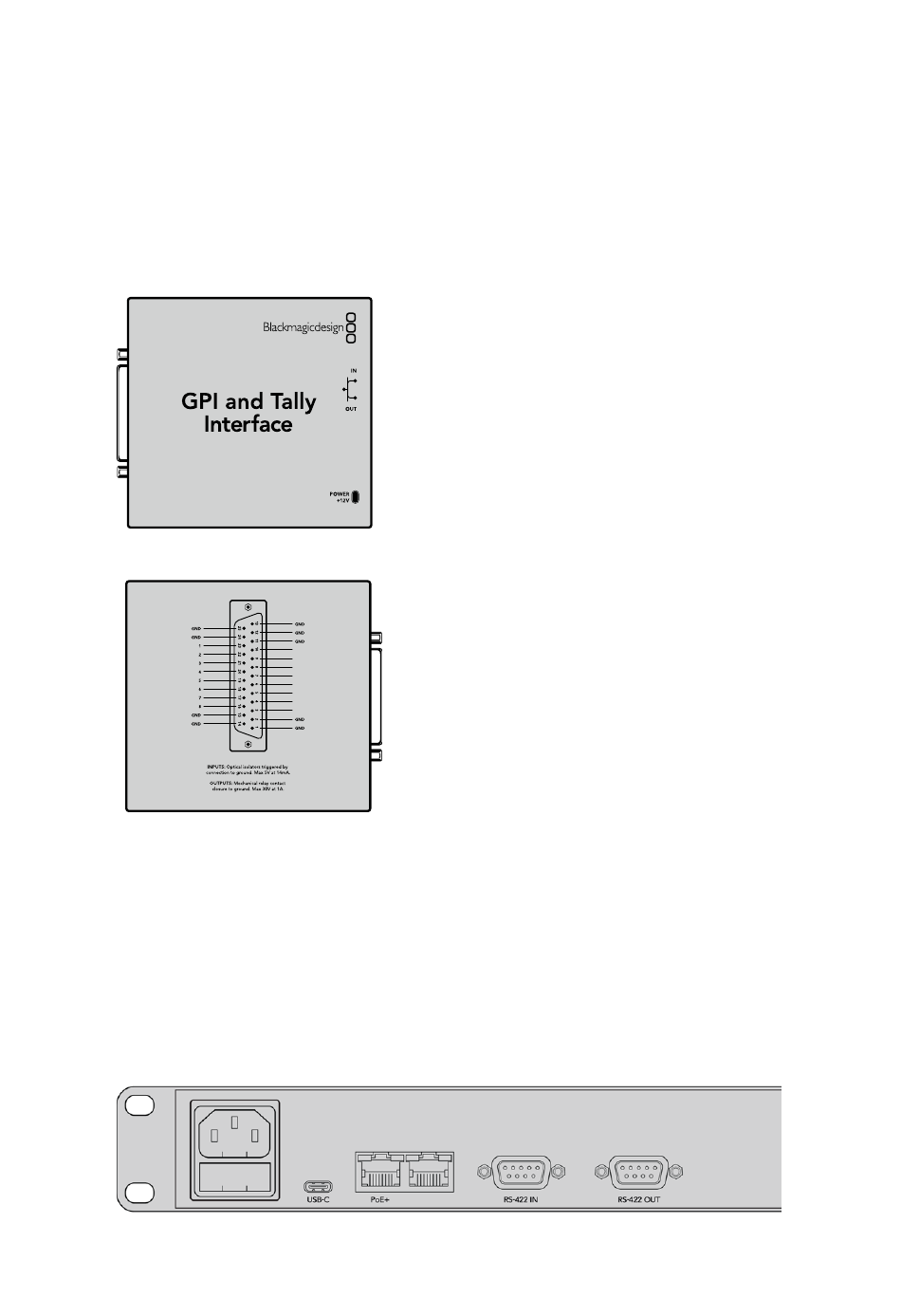

Dispositivo GPI and Tally Interface

Este dispositivo es una alternativa económica para producciones multicámara donde un operador
de unidades de control requiere alternar entre señales de varias cámaras visualizadas en un solo
monitor. Permite configurar hasta 8 GPI y GPO, respectivamente.
Las entradas GPI envían comandos a la matriz a través de la conexión Ethernet para visualizar la
señal de la cámara seleccionada en el monitor del operador en ciertas condiciones de puntos de
cruce. Por su parte, las salidas GPO transmiten la señal de la luz piloto a las cámaras u otros
dispositivos bajo determinadas condiciones de puntos de cruce.
Dispositivo GPI and Tally Interface
GPI OUT
GPI OUT
GPI OUT
GPI OUT
GPI OUT
GPI OUT
GPI OUT
GPI OUT
Diagrama de pines del conector DB25
Consulte el diagrama de pines en la parte trasera de la unidad al fabricar su cable personalizado.
Consulte el apartado correspondiente para obtener más información acerca de cómo configurar
la unidad mediante la aplicación Blackmagic Videohub Setup.
Conexión mediante el puerto USB para configurar el panel
de control
El puerto USB permite conectar un equipo informático para configurar los ajustes de red en el
dispositivo Videohub Controller.
Puerto USB en la parte trasera del modelo Videohub Smart Control
