Bir Ethernet Ağına Bağlanma
Çoğu tesiste, Videohub bir Ethernet ağ panosu üzerinden paylaşılır. Böylelikle, Videohub
kontrol panellerinin yanı sıra, ağda bulunan bilgisayarlar tarafından da kontrol edilebilir.
Videohub Master Control ve Videohub Smart Control
Videohub Master Control ve Videohub Smart Control herhangi bir Videohub'a standart Ethernet
ağı üzerinden bağlanabilir ve Ethernet vasıtasıyla veya harici bir güç kaynağı ile çalıştırılabilir.
Ethernet panonuz Ehernet üzerinden güç sağlamıyorsa dahil edilen evrensel güç
kaynağını kullanın.
IP tabanlı yerel bölge ağınıza bir Videohub kontrol panel bağlamak için:
1 Cihazınızla gelen güç kaynağını Videohub kontrol panelinize bağlayın. Ağ panonuz
Ethernet üzerinden güç sağlıyorsa bu aşamayı atlayabilirsiniz. Güç kaynağının ve
Ethernet üzerinden gücün aynı anda bağlanması, hiçbir sorun çıkarmaz.
2 Standart bir RJ45 Ethernet kablosu ile ağ panonuza bağlanmak için, Videohub kontrol
panelinizdeki 'network In' (ağ girişi) portunu kullanın.
3 Videohub kontrol panelinizdeki 'network Out' (ağ çıkışı) portuna; bir Videohub
yönlendirici, bir tane daha Videohub kontrol panel veya bir bilgisayar ya da VoIP
telefonu gibi başka bir ağ cihazı bağlamayı isteyebilirsiniz. 'Out' (çıkış) portu, Ethernet
üzerinden güç sağlamaz ve bu porta bağlı olan her ağ cihazının kendi güç kaynağına
ihtiyacı olur.
1 3 5
RS-422
REF IN
CNTRL 2 4 6
ETHERNET USB 2.0
Ethernet
Ethernet
USB-C PoE+

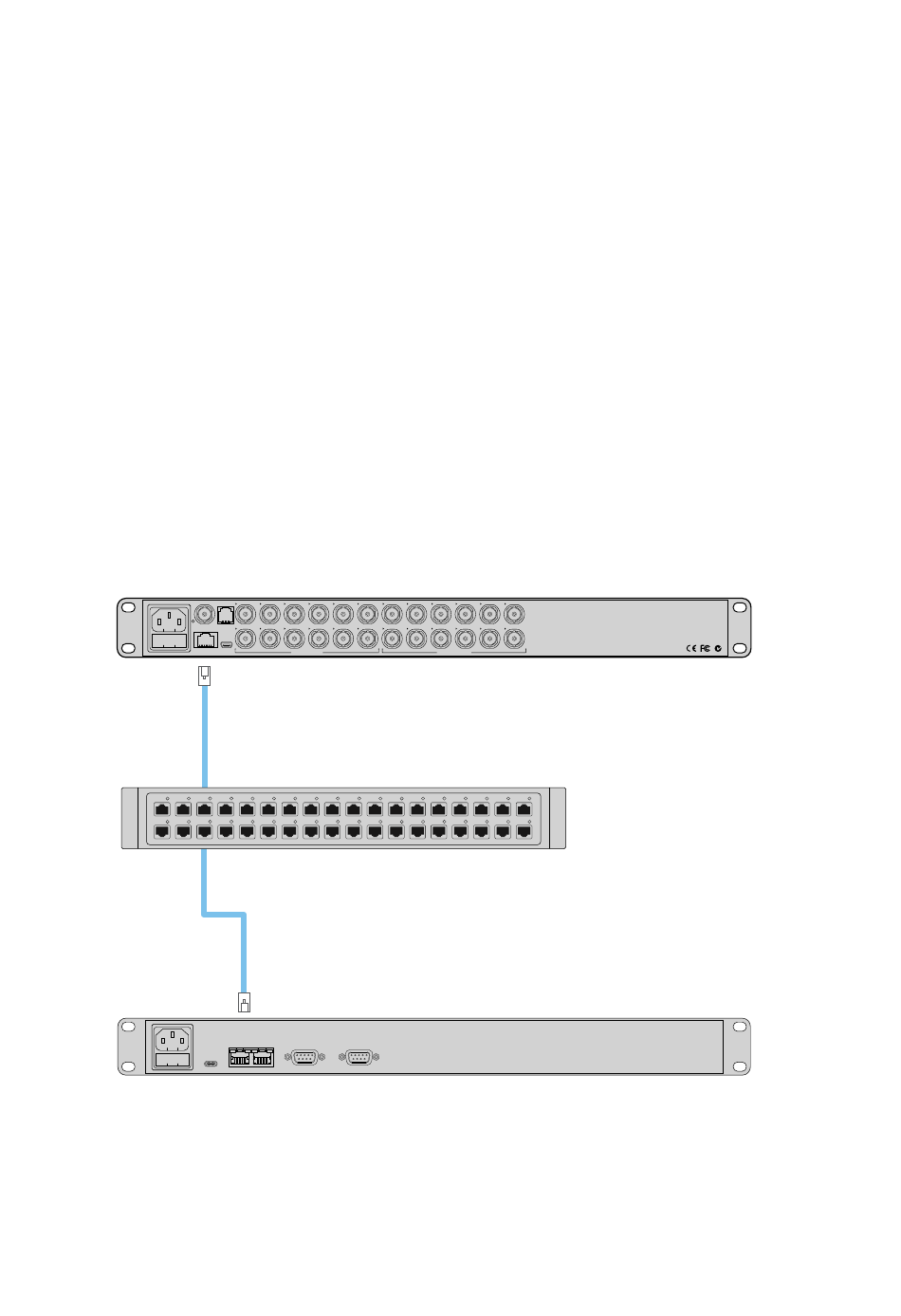

Bir Ethernet Ağ Anahtarı üzerinden bir Smart Videohub 12x12'ye bağlı Videohub Smart Control Pro.
Kontrol Panel Buton Sistem Kontrolü
Bir Videohub kontrol paneline ilk kez elektrik bağlandığı zaman, butonların hepsi şu sırayla test
ışıklarını görüntüler: kızmızı, yeşil, mavi ve beyaz. Bir Videohub kontrol panelinin sol üst butonu,
aşağıdaki teşhis göstergelerini kullanarak ağ durumunu belirtir:
7 9 11 1 3 5 7
8 10 12 2 4 6 8
SD/HD/3G/6G-SDI IN SD/HD/3G/6G-SDI OUT
Network Switch
RS-422 IN RS-422 OUT
9 11
10 12
Smart Videohub 12x12
Video Smart Control Pro
