Plaatsing
montageplaat
Een juiste plaatsing van de montageplaat is van kritiek belang voor de bruikbaarheid en
levensduur van de plafondarm. Voor verdere plaatsingsadviezen kunt u terecht bij Medrad.
Raadpleeg voorafgaand aan het installeren altijd een architect of bouwingenieur met
betrekking tot de gewichtbeperkingen van plafond of muur.
Plaats de montageplaat voor optimaal gebruik met de bestaande scanner. De plafondarm moet
de voor- en achterkant van de stellage kunnen bereiken. De plafondmontagepositie moet een
ongehinderde beweging van de arm toestaan; dit geldt ook bij maximale stellagekanteling en
verwijdering van de stellageafscherming tijdens onderhoud.

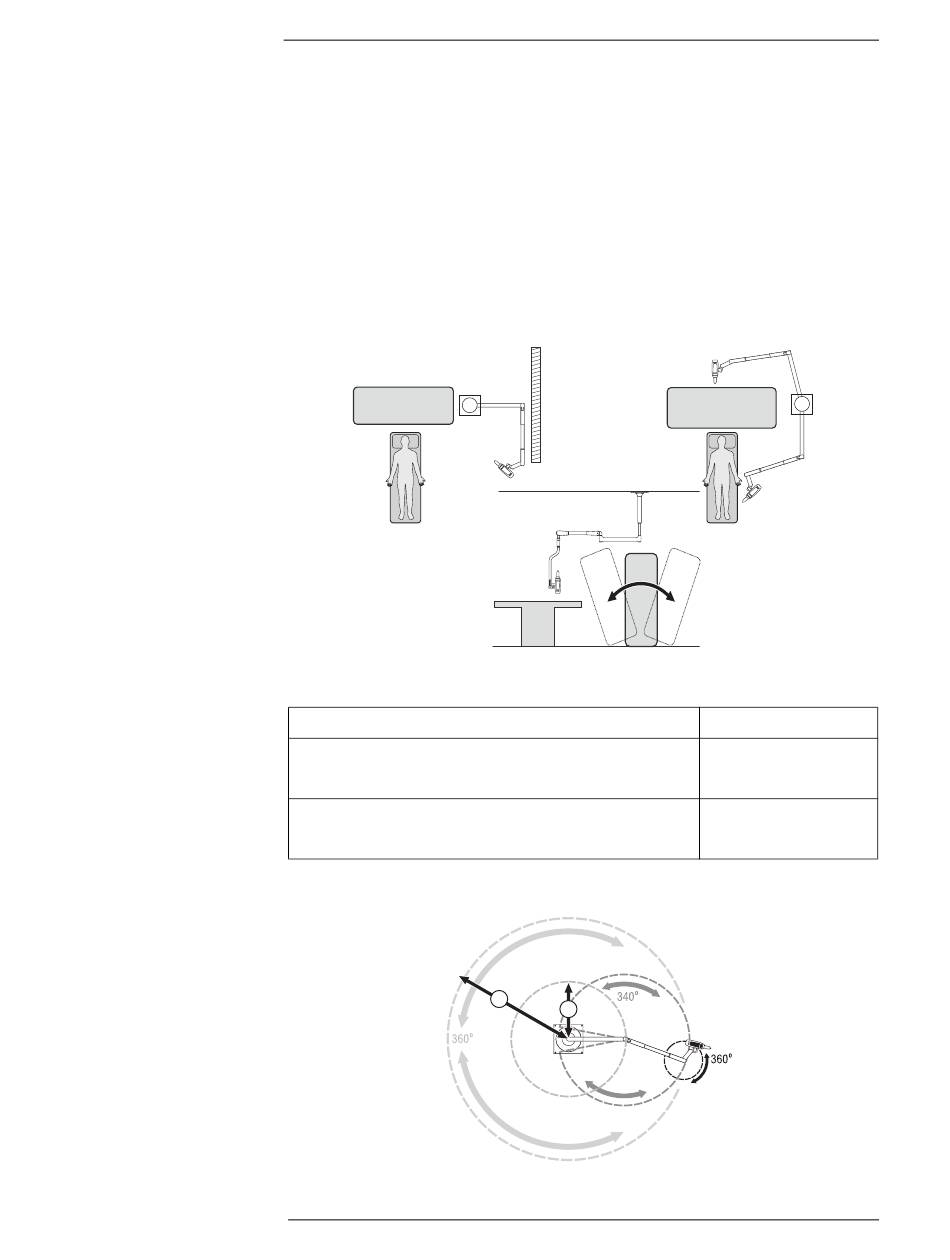

Vòòr het installeren begint, is het belangrijk de positie van de plafondmontageplaat in de kamer
goed vast te stellen. Controleer uw systeemcatalogusnummer. Raadpleeg de onderstaande
afbeeldingen en tabel voor juiste plaatsing.
Systeemcatalogusnummer
EOC 700, VOC 600, OCS 115A, EOC 700S, VOC 600S,
OCS 115AS
EOC 700 SA, VOC 600 SA, OCS 115A SA, EOC 700S SA,
VOC 600S SA, OCS 115AS SA
X
Y
23
X = 170 cm (67")
Y = 84 cm (33")
X = 135 cm (53")
Y = 48 cm (19")
