Colocación de la Placa
de Montaje
La adecuada colocación de la placa de montaje es un factor crítico para garantizar la eficacia y
la vida útil del sistema. Puede solicitar asesoramiento adicional en Medrad para su colocación.
Antes de la instalación, consulte con un arquitecto o ingeniero estructural las
limitaciones respecto a los pesos soportados por el techo o la pared.

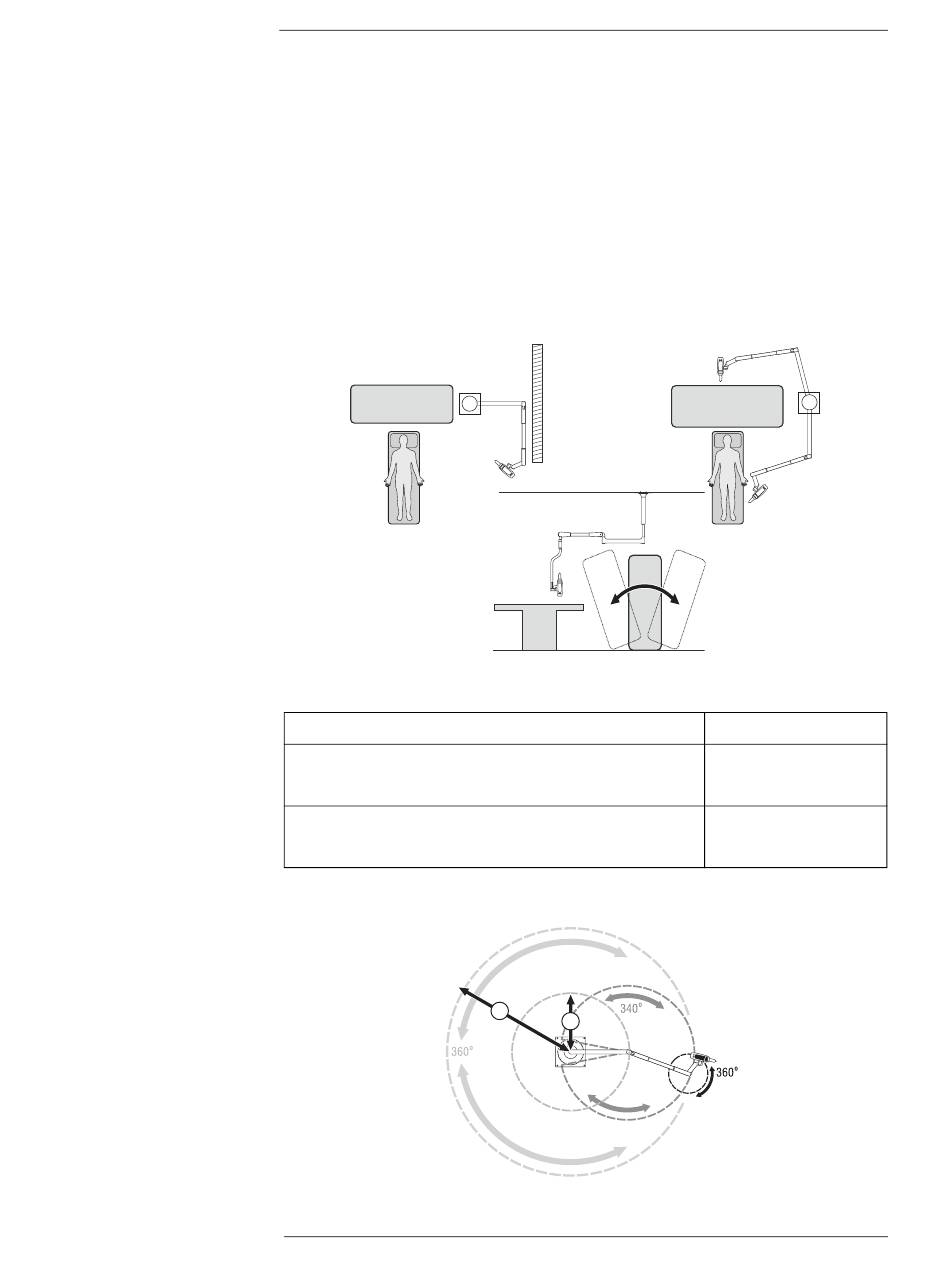

Coloque la placa de montaje para su uso óptimo con el escáner existente. El sistema debe
poder acceder a la parte delantera y trasera del gantry. La posición del conjunto del montaje
suspendido permitirá el libre movimiento del sistema así como la máxima inclinación del gantry
y la retirada de la cubierta de éste durante las operaciones de mantenimiento y reparación.
Antes de iniciar la instalación de la placa de montaje suspendido es fundamental que
identifique su posición adecuada en la sala. Confirme el número de catálogo del sistema.
Consulte los gráficos y tablas siguientes para garantizar la adecuada colocación.
Número de Catálogo del Sistema
EOC 700, VOC 600, OCS 115A, EOC 700S, VOC 600S,
OCS 115AS
EOC 700 SA, VOC 600 SA, OCS 115A SA, EOC 700S SA,
VOC 600S SA, OCS 115AS SA
X
Y
17
X =170 cm (67")
Y =84 cm (33")
X =135 cm (53")
Y =48 cm (19")
