3.2 Vorbereitung der Pylonen mit Seilumlenkung

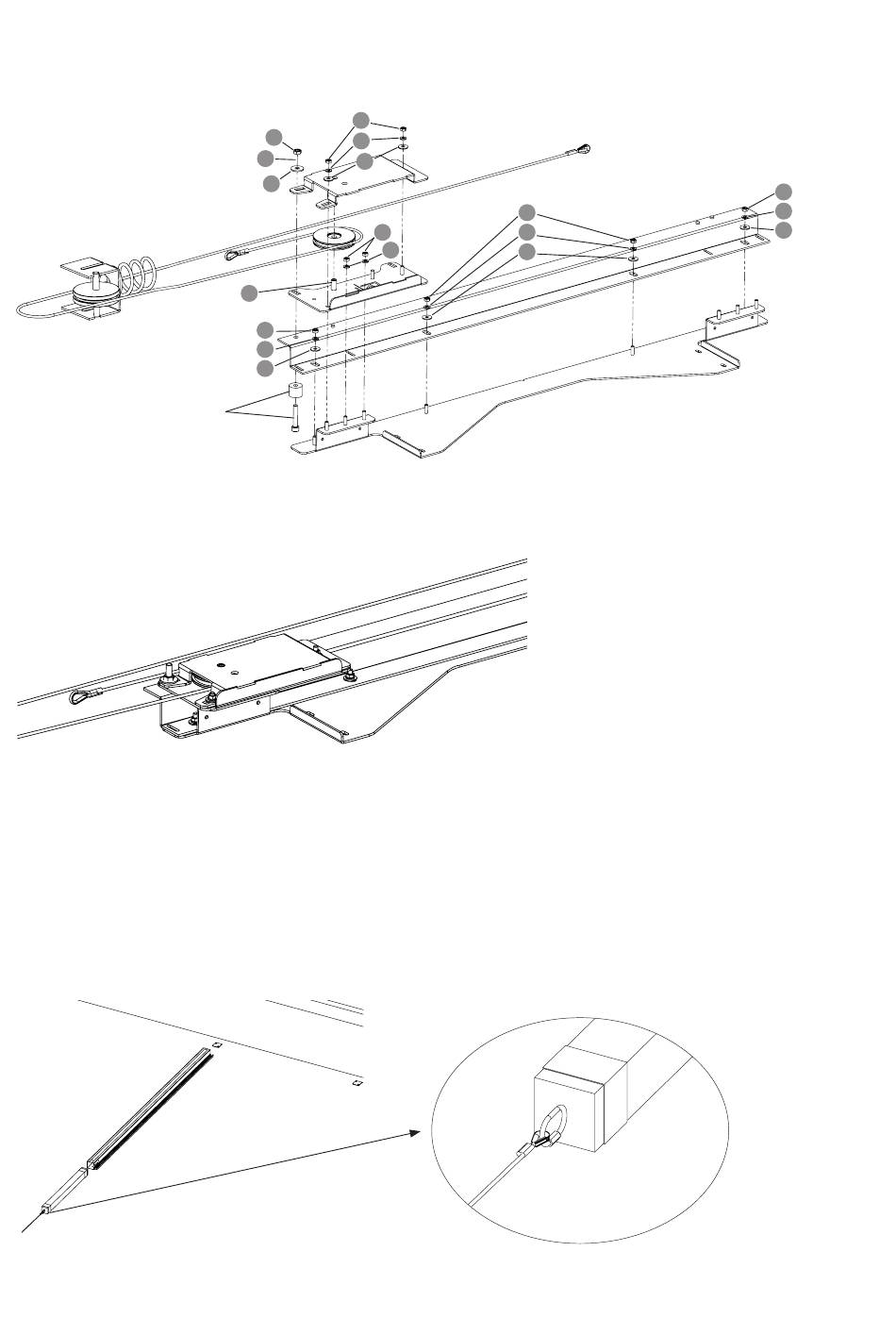

Montieren Sie den Schlitten wie nachfolgend abgebildet (achten Sie dabei auf die korrekte Anordnung des Seils).
Siehe Schraubenset Seite 5.
Anschlagpuffer
und Schraube
(aus Lieferumfang Pylone)
So sollte die Umlenkung nun aussehen:
Wiederholen Sie die Montageschritte auf der rechten Seite.
Befestigen Sie die Metallschlaufe des Seils (langes Ende) am Gewicht und sichern Sie den Karabiner mit einem Gabelschlüssel.
Wiederholen Sie dies für die andere Seite.
Legen Sie die Pylonen wie abgebildet vor die Grundplatten und schieben Sie die Kontergewichte zusammen mit dem Seil
ca. 1 m tief in das Profil ein.
14
15
18
22
19
20
14
20
(vormontiert)
14
18
19
14
18
18
19
14
18
19
9
