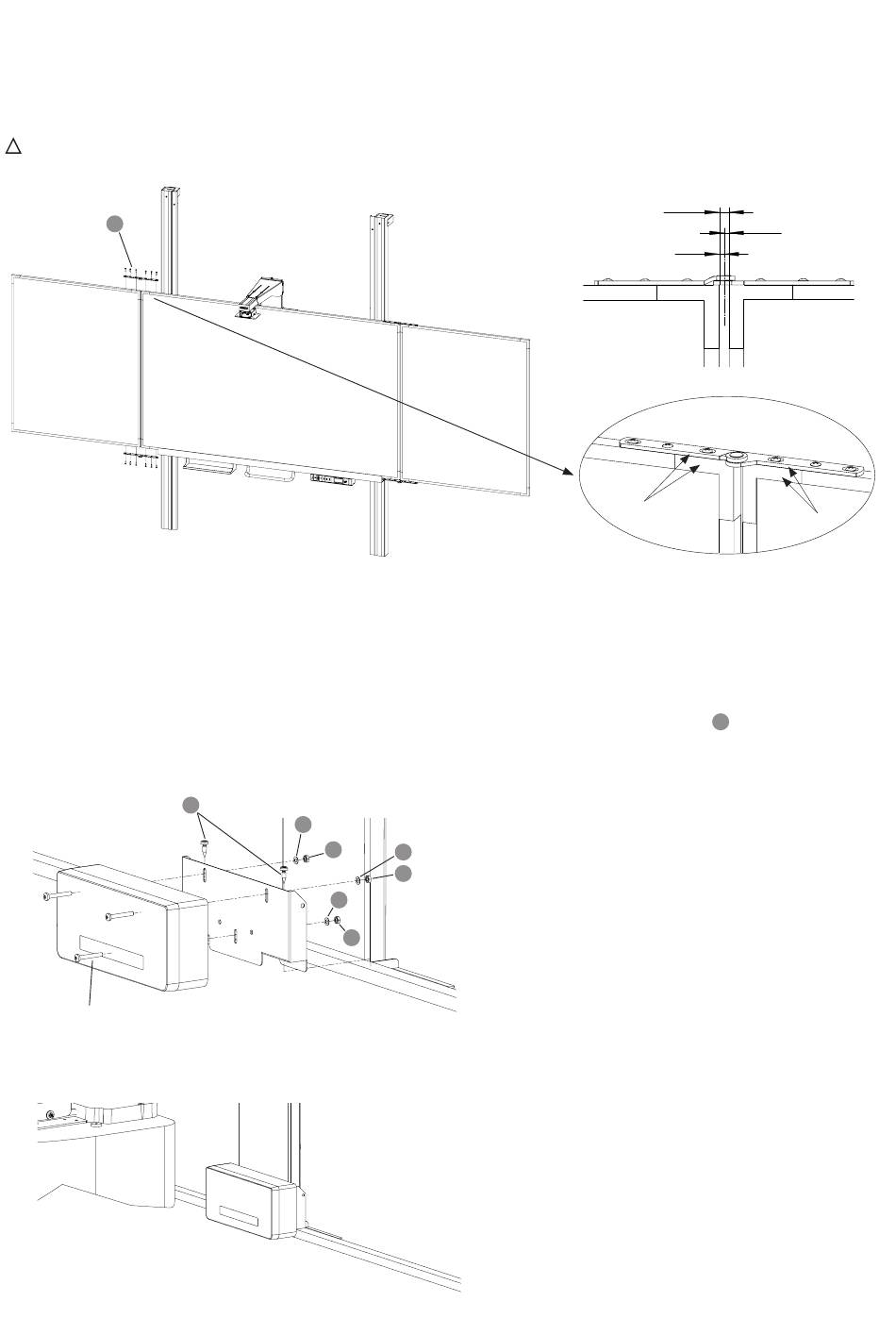

3.8 Montage der Flügel am Whiteboard
Befestigen Sie die Scharniere so, dass der Abstand zwischen Whiteboard und Flügel exakt 10 mm beträgt und der Drehpunkt
der Scharnierachse zu beiden Seiten gleich ist (siehe auch Abb. unten). Es empfiehlt sich, den Flügel während der Montage
entsprechend zu unterstützen.
Alternativ können Sie das Whiteboard und die Flügel auch auf der Frontseite liegend montieren. Hierbei empfiehlt es sich, die
Karton-Verpackung der Flügel und des Whiteboards unterzulegen.
Achtung: Es darf keine Punktlast auf die Flächen wirken!
!
3
3.9 Montage des Touchsensorhalters (4201000053)
Schrauben Sie den Sensor auf den Sensorhalter (4201 000053) und stecken Sie ihn oben auf das Whiteboard.
Richten Sie diesen mittig auf dem Whiteboard aus und befestigen Sie den Sensorhalter mit den Schrauben
Bitte beachten Sie zur optimalen Ausrichtung und Kalibrierung die Anleitung des Projektorherstellers!
Schrauben aus Lieferumfang
Projektor/ Touchsensor
20
3
17
13
17
13
17
13
10
5
5
Bündig
.
1
Bündig
