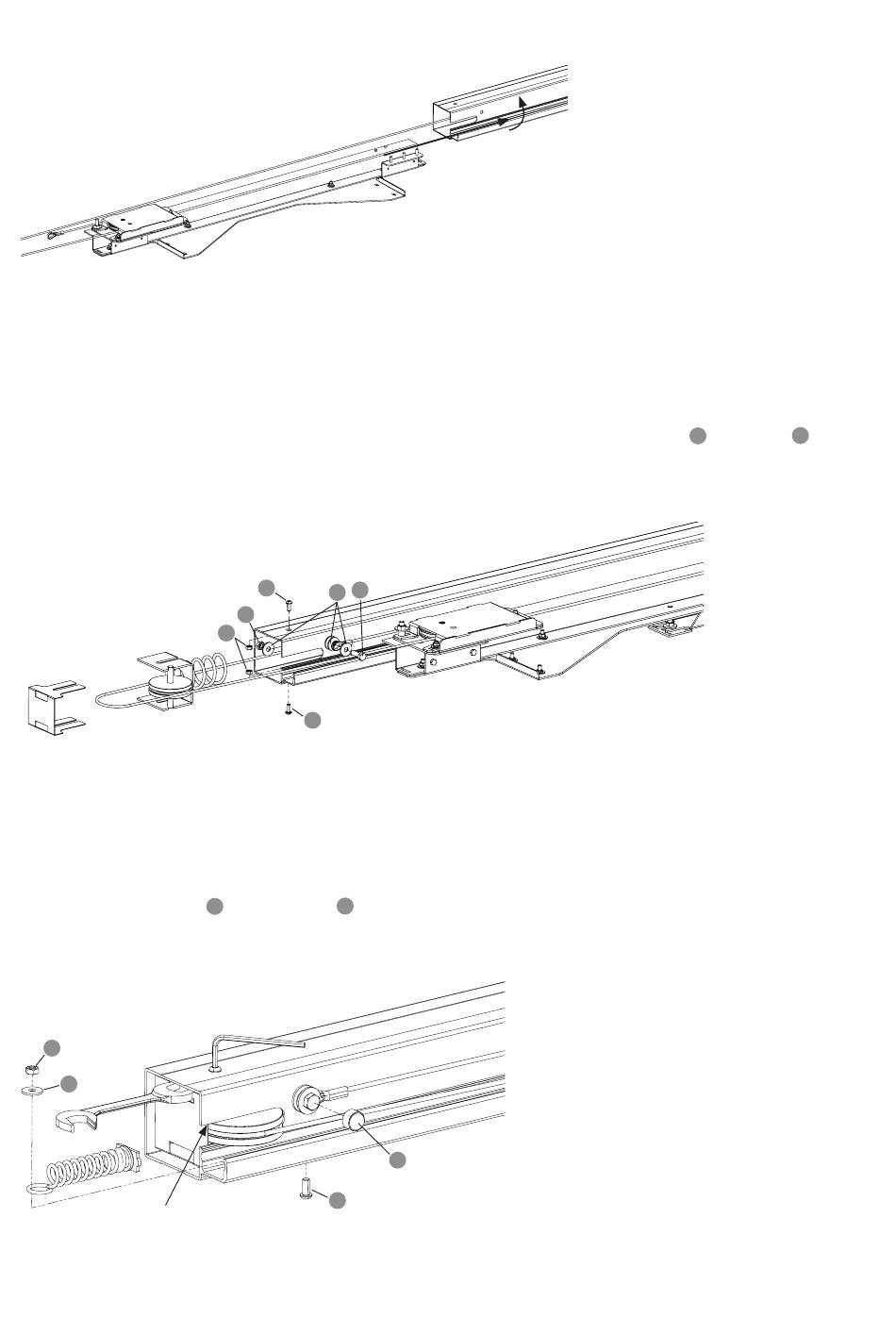

Schieben Sie nun die montierten Laufwagen etwa gleich weit in das Pylonenprofil.
Wiederholen Sie die Schritte für die rechte Seite.
Befestigen Sie das Seil am Pylonenprofil.
Als Nächstes werden die Rolle und der Federpuffer oben in das Profil eingeschoben und die Schrauben
7
mit Muttern
16
leicht angezogen. Anschließend wird das Abdeckblech in das Profil ganz eingeschoben. Das Abdeckblech muss einen Abstand
von ca. 2 mm zur Rolle haben, so dass das Seil zu keiner Zeit von der Rolle springen kann. Dabei darf das Seil und die Rolle nicht
am Blech schleifen.
7
19 10
14
16
7
Ziehen Sie nun die Schrauben
7
und die Muttern
16
fest.
Montieren Sie die Anschlagfeder wie abgebildet in das Profil.
16
19
22
7
ca. 2 mm Abstand!
10
