Bei SolutionBox Projektion
Alternativ: Bei Verwendung eines Projektors der Marke Epson

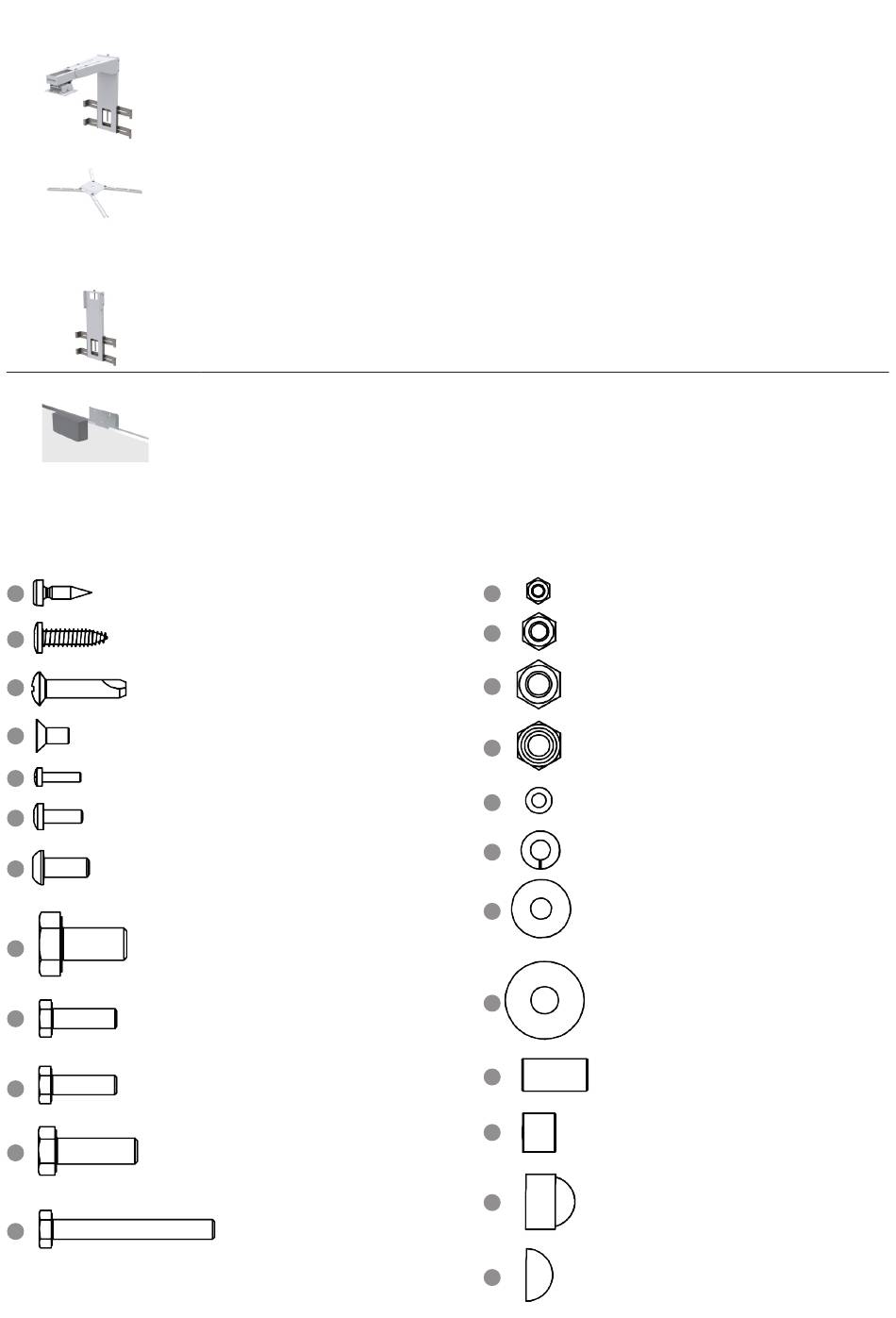

Schraubenset
bestehend aus:
4x Schraube Hospa 4x15 Pan-Head (513010)
1
24x Spanplattenschraube 5x20 (513005)
2
24x Bohrschraube (513020)
3
12x Senkkopfschraube M5x10 (516009)
4
12x Linsenkopfschraube M3x12 (511030)
5
4x Linsenkopfschraube M4x12 (511013)
6
6x Schraube M8x16 (aus Lieferumfang Pylone)
7
2x Sechskantschraube M10x20 (531012)
8
32x Sechskantschraube M6x20 (531006)
9
4x Bohrschraube 6,3x19
10
(Befestigung U-Bügel, aus Lieferumfang Pylone)
2x Sechskantschraube M8x25 (531034)
11
12
Projektorenhalterung und Spinne
• Mit Feinjustagegelenk für eine präzise Ausrichtung in 3-Achsen:
Drehen ± 5°
￮
Kippen ± 4°
￮
Neigen ± 5°
￮
• Verstellbereich des Projektorarms: X=200 mm, Y=200 mm, Z=160 mm
• Maximale Tragkraft: 10 kg
• Pulverbeschichtet, RAL 9003, weiß
• Spinne: Universalhalterung zur Montage an die Feinjustagehalterung
• Lange Spinnenbeine: Diagonalabstand 220 bis 550 mm
Konsole für Epson UST Halter
Zur Montage der mitgelieferten Epson UST Halterung an das Kindermann Pylonensystem
Verstellbereiche: X= 200 mm, Y= 20 mm
Montageplatte für EPSON Touchsensor
Zur Befestigung des Fingertouchsensors aus dem Lieferumfang von Epson Ultra Kurzdistanz-
projektoren an das Kindermann Pylonensystem.
Montage am Rahmen des Whiteboards.
8x Sechskantschraube M6x50 (531008)
7x Mutter M4 (541005)
13
50x Mutter M6 (541007)
14
4x Mutter M8 (541008)
15
6x Mutter M8 mit Polyamidklemmteil
16
(aus Lieferumfang Pylone)
7x Unterlegscheibe 4,3 (552003)
17
30x Federring 6 (553006)
18
46x Unterlegscheibe 6,4 (557505)
19
10x Unterlegscheibe 8,4 (557502)
20
10x Distanzmuffe M6x20, vormontiert (873046)
21
2x Distanzhülse M8, L=10, D=12, d=8 (873097)
22
2x Abdeckkappe Sechskant M8 (824325)
23
4x Elastikpuffer D=16, h=7,9 sw (824270)
24
