3. Montage der Pylonen
3.1 Vorbereitung des Montageplatzes
Messen Sie den Montageplatz aus.
Kabel-Wandkanal
Der Abstand zur Wand (hintere Kante Bodenplatten) beträgt immer 80 mm.
Überprüfen Sie bitte die Installationswand auf Aufbauten (z. B. horizontaler Kabelkanal), die eine Tiefe von 75 mm überschreiten.
In diesem Fall benötigen Sie die verlängerten Montagebügel (4200000001). Bitte beachten Sie eventuell auch Stecker, die in das
Montagefeld hineinragen.

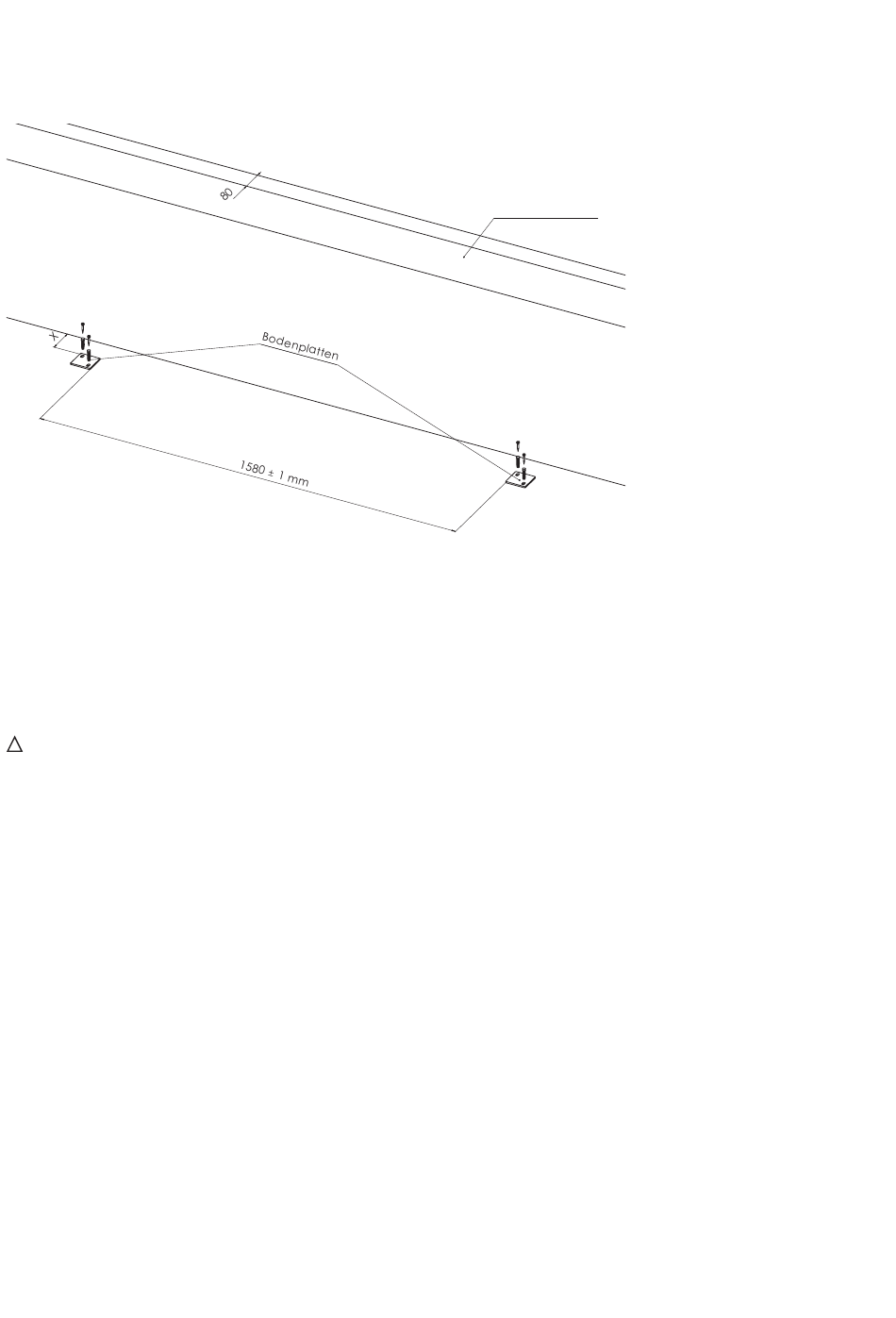

Positionieren Sie die beiden Bodenplatten (Tipp: Doppelseitiges Klebeband zur Fixierung benutzen). Zeichnen Sie die Bohrlöcher
mittels eines Bohrlochmarkers an. Eventuell ist der Bodenbelag vor dem Bohren zu entfernen.
Hinweis:
!
Klären Sie bitte vor dem Bohren mit dem Kunden ab, ob Sie in den Boden bohren können oder ob dies nicht möglich ist
(z. B. Fußbodenheizung). Bei Holzböden werden keine Löcher gebohrt!
Weisen Sie den Kunden darauf hin, dass es im Falle von direkter Sonnenbestrahlung des Montageorts bei nicht abgedunkeltem
Raum zu schlechter Bildqualität des projizierten Bildes und auch zu Fehlfunktionen der Touch-Oberfläche kommen kann.
Überprüfen Sie die Positionierung der bauseits bereitzustellenden Medien [230V-Schukosteckdose (16A – B-Charakteristik)
und (falls gewünscht) kabelgebundenes Netzwerk (Ethernet RJ45)].
Beide Dosen sollten sich in der Mitte der Tafelfläche in einer Höhe UK von 1,65 m OKFB befinden.
Wählen Sie Dübel und Schrauben gemäß der Bodenbeschaffenheit aus.
Bohren Sie die entsprechenden Löcher. Verschrauben Sie nun bitte die beiden Bodenplatten mit je zwei Schrauben und
Unterlegscheiben (siehe Grafik oben).
