Ziehen Sie den Spanngurt auf beiden Seiten leicht fest, sodass das Seil in der Pylone vorgespannt ist.

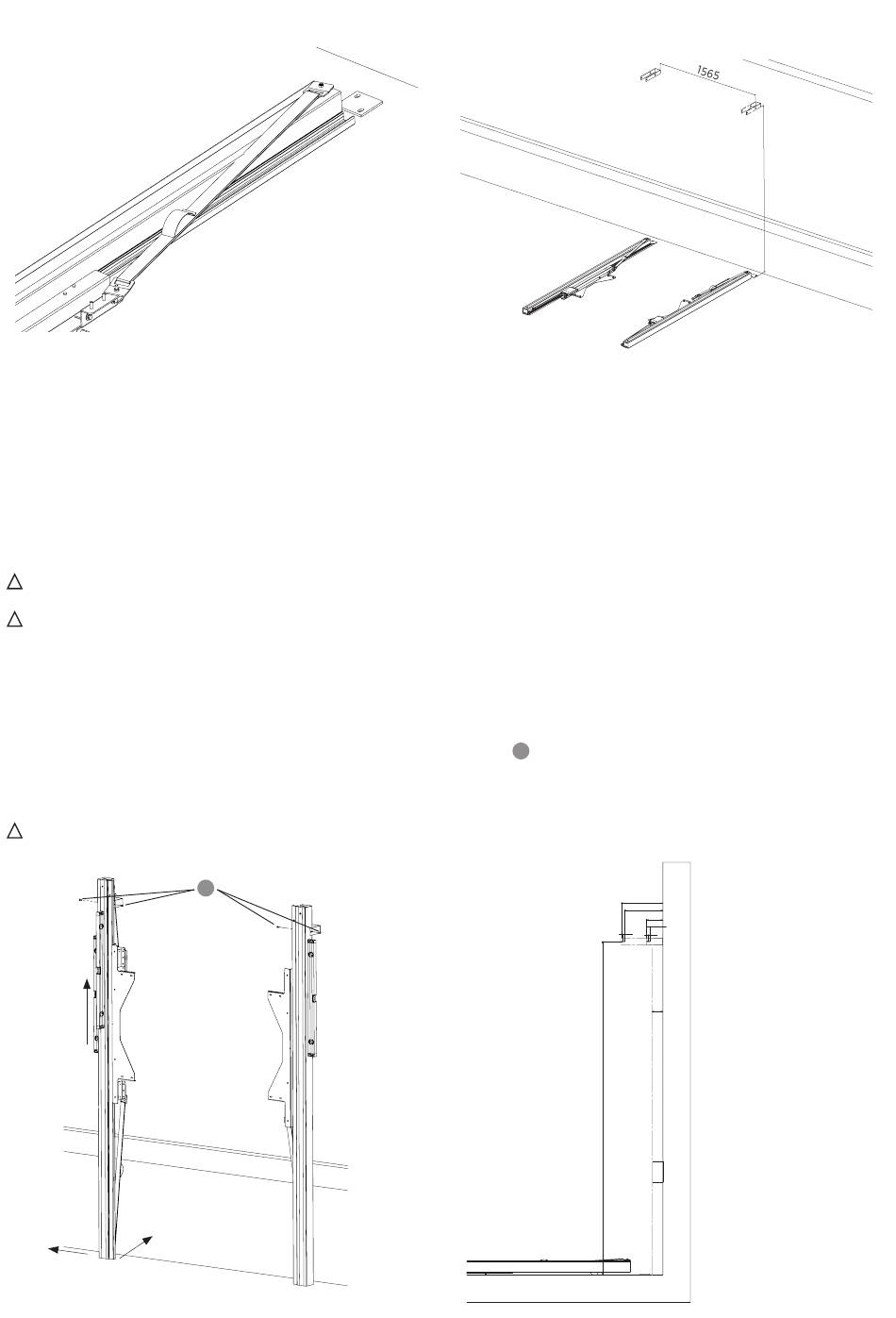

3.3 Aufstellen der Pylonen
Mit einem Kombi-Laser-Nivelliergerät im Kreuzmodus die rechte (rechte Bodenplatte) bzw. linke (linke Bodenplatte) Kante mit
einem Abstand von 3 mm nach oben spiegeln.
Messen Sie nun die Länge der Pylonen. Die Position der oberen Kante sollte wie folgt berechnet werden:
Oberkante der Pylone - 125 mm.
Halten Sie die Wandhalter so an die Wand, dass der Laserstrahl jeweils innerhalb des Halters direkt an der linken Wange (linke Pylone)
bzw. rechten Wange (rechte Pylone) zu sehen ist und zeichnen Sie die Schraublöcher für jede Seite mit dem Bohrlochmarker an.
Wählen Sie für die Wand entsprechendes Befestigungsmaterial. 8 mm Schraubendurchmesser sollte nicht unterschritten werden.
Eine Mindestzuglast von 40 kg /Pylone muss gewährleistet werden!
!
Achtung: Überprüfen Sie vor dem Bohren, ob sich innerhalb der Wand evtl. Hindernisse befinden (z. B. elektrische Leitungen,
!
Leitungen des Wasser- oder Gasnetzes, bei GK-Wänden evtl. Ständerwerk). Nutzen Sie hierfür das Ortungsgerät.
Wandhalter anschrauben und vor dem endgültigen Festziehen mit der Wasserwage die Feinnivellierung überprüfen und festschrauben.
Legen Sie die Pylone in gerader Linie zur Bodenplatte auf den Boden und richten Sie sie mit zwei Personen auf. Stellen Sie sicher,
dass die Bodenplatte komplett von der Pylone umschlossen wird. Überprüfen Sie mit der Wasserwaage die Ausrichtung in der
Z-Achse und prüfen Sie vor der Befestigung auch die Ausrichtung in der Y-Achse.
Schrauben Sie die Haltewinkel mit den selbstschneiden Sechskantschrauben
am hinteren Teil der Pylone befestigt sein, um nicht das Gewicht zu blockieren. Achten Sie auch darauf, dass die Schrauben gerade
in die Pylone gedreht werden.
Achtung: Verletzungsgefahr! Achten Sie bitte auf den Laufwagen und das sich spannende Stahlseil! Handschuhe tragen!
!
y
z
x
12
10
an die Pylone. Die Schraublöcher sollten möglichst
10
300
280,5
120
96,5
14
14
x
y
y
