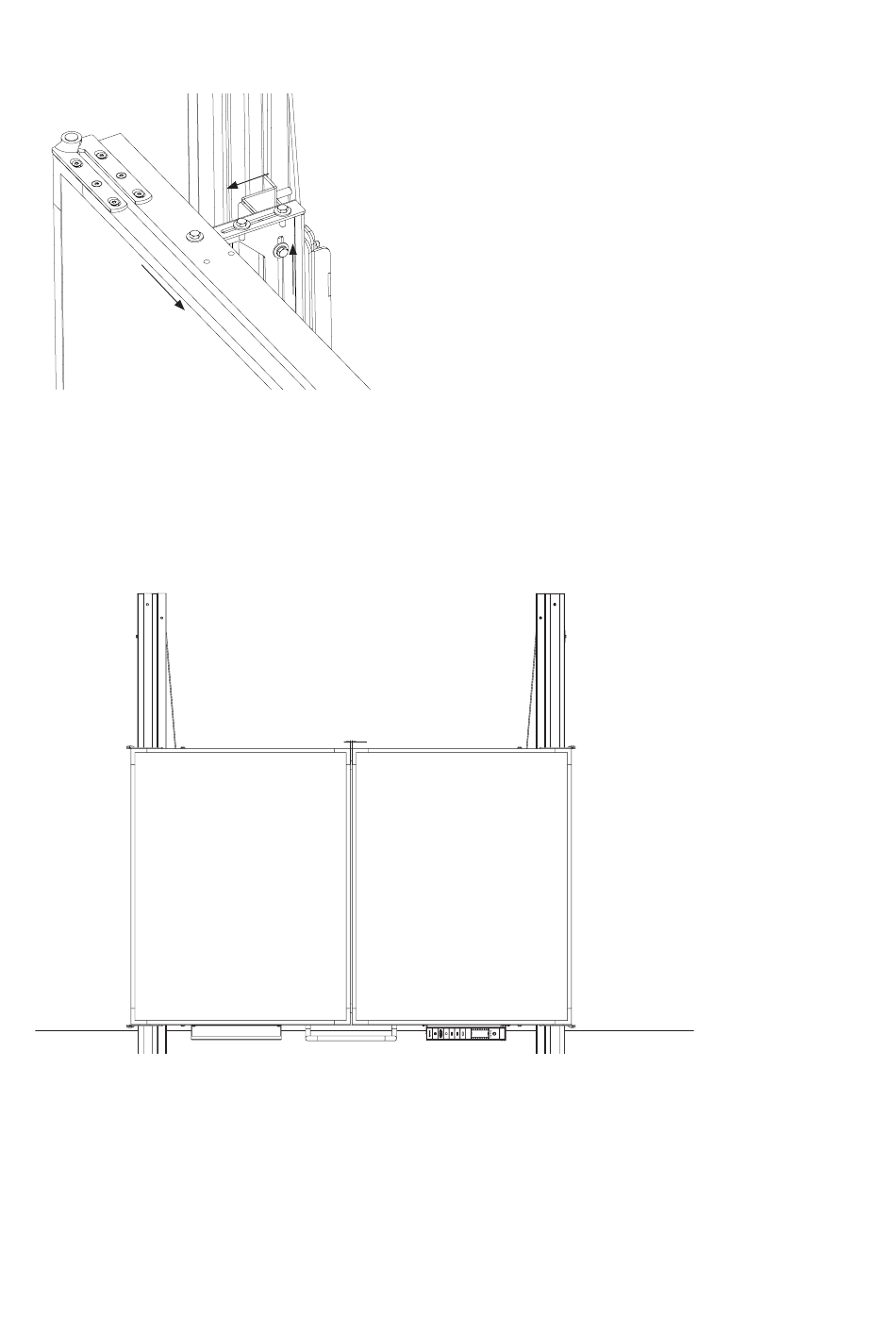

Stellen Sie nun die Flügel in Höhe und Tiefe zum Display ein. Achten Sie darauf, den IR-Empfänger des Displays
nicht abzudecken. Sie können die Flügel über die Langlöcher in die Y- und Z-Richtung einstellen.
Kontrollieren Sie die Ausrichtung mit einer Wasserwaage.
z
y
x
Stellen Sie nun einen parallelen Spalt von ca. 7 mm zwischen den Flügeln her. Dies kann über die Langlöcher (in X-Richtung)
der Scharniere geschehen. Verwenden Sie zum genauen Einstellen der Flügel eine Wasserwaage.
Sichern Sie die Position der ausgerichteten Flügel mit der mittleren Schraube.
7 mm
Lösen Sie nun vorsichtig die Spanngurte und stellen Sie anschließend das Gleichgewicht mit Hilfe der Konter-Kontergewichte her,
wie oben beschrieben.
