Inhaltszusammenfassung für Kindermann SolutionBox Projektion

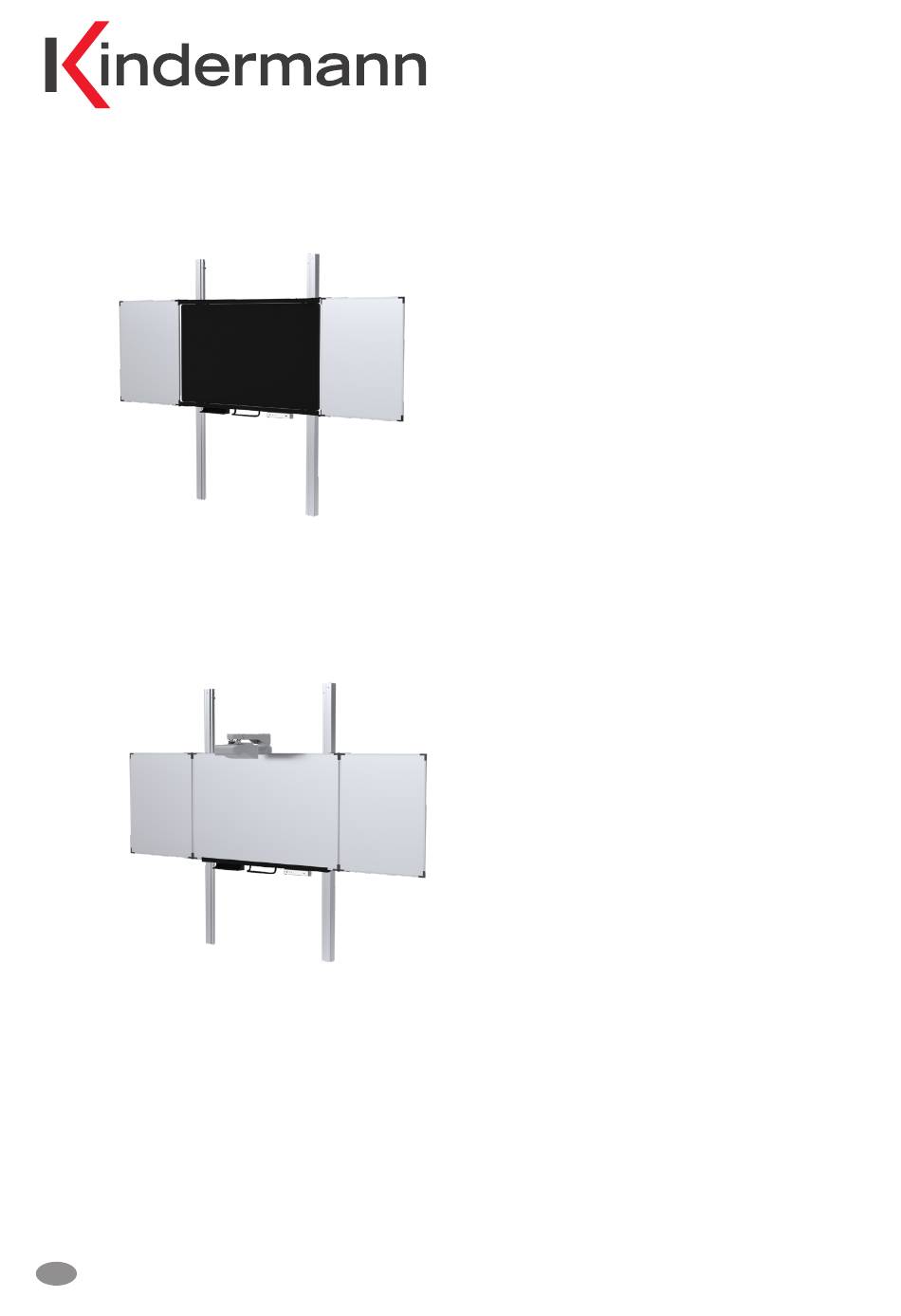

- Seite 1 SolutionBox Display Art.-Nr. 4201 00 0260/-0290/-3086/-4075/-4086/-4800/-5600/-6000/-7000/-0500/-1000 SolutionBox Projektion Art.-Nr. 4201 00 0260/-0290/-1200/-0050/-0051/-4800/-5600/-6000/-7000/-0500/-1000 Montageanleitung 08.2019...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise und Allgemeine Beschreibung ............................3 Sicherheitshinweise und Warnungen ................................. 3 Bestimmungsgemäße Verwendung ................................... 3 Allgemeine Beschreibung ...................................... 3 Gerätebeschreibung ......................................4 - 7 Technische Daten ........................................4 Lieferumfang (Basisartikel) .................................... 4 - 5 Optionales Zubehör ......................................6 - 7 Teilebezeichnung ........................................ -
Seite 3: Sicherheitshinweise Und Allgemeine Beschreibung
Die Kindermann SolutionBoxes sind ganzheitliche, manuell höhenverstellbare Pylonen-Komplettsysteme für die moderne, digitale Lehr- und Lernumgebung, die sich durch ihre vielseitigen Gestaltungsmöglichkeiten an individuelle Anforderungen anpassen lassen. Die modular aufgebauten Gesamtlösungen gibt es in zwei Grundvarianten – die SolutionBox Projektion und die SolutionBox Display. -
Seite 4: Gerätebeschreibung
Touchsensorbefestigung für Epson (Typ EB-xxxxWi) Optoma (Typ xxxxxx USTi) 2.2 Lieferumfang (Basisartikel) Bei SolutionBox Display: Bei SolutionBox Projektion: Touchdisplay lt. Auftragsbestätigung Whiteboard lt. Auftragsbestätigung Pylonenset • Aus stranggepresstem, eloxiertem Aluminium • Inklusive Bodenplatte, U-Montagewinkel, Umlenkrollen, Schlitten, gedämpften Anschlägen und Seilen •... -
Seite 5: Bei Solutionbox Projektion
• Lange Spinnenbeine: Diagonalabstand 220 bis 550 mm Alternativ: Bei Verwendung eines Projektors der Marke Epson Konsole für Epson UST Halter Zur Montage der mitgelieferten Epson UST Halterung an das Kindermann Pylonensystem Verstellbereiche: X= 200 mm, Y= 20 mm Montageplatte für EPSON Touchsensor Zur Befestigung des Fingertouchsensors aus dem Lieferumfang von Epson Ultra Kurzdistanz- projektoren an das Kindermann Pylonensystem. -
Seite 6: Optionales Zubehör
Optoma Kamera EduControl Technikmodul Technikmodul zu den EduControl Anschlussfeldern 4200000009 (4200 000007/4200 000015) zur rückseitigen Montage am Trägerrahmen der Kindermann Pylonensysteme. Allgemeines & Montage Stiftablage für Pylonensystem Bietet Platz für eine Logitech K400 All-in-One Funktastatur 4201 000002 Wandbügel 300 mm Verlängerter U-Bügel zur Montage des Pylonensystemes... -
Seite 7: Teilebezeichnung
Optional: Whiteboard Whiteboard • Hochwertige, kratzfeste Oberfläche aus Emaillestahl 4201 120200 • Optimiert für die Projektion 4201 131300 • Beschreibbar mit Dry-Erase-Markern, trocken abwischbar 4201 131202 • Wasserfest verleimt mit umlaufenden Aluminiumprofil 4201 145210 und Kunststoffecken • Innenmaterial: MDF-Kern oder Schichtholzkern Projektionstafel 120 x 200 cm * Projektionstafel 131 x 300 cm * Projektionstafel 131 x 202 cm *... -
Seite 8: Montage Der Pylonen
3. Montage der Pylonen 3.1 Vorbereitung des Montageplatzes Messen Sie den Montageplatz aus. Kabel-Wandkanal Der Abstand zur Wand (hintere Kante Bodenplatten) beträgt immer 80 mm. Überprüfen Sie bitte die Installationswand auf Aufbauten (z. B. horizontaler Kabelkanal), die eine Tiefe von 75 mm überschreiten. In diesem Fall benötigen Sie die verlängerten Montagebügel (4200000001). -
Seite 9: Vorbereitung Der Pylonen Mit Seilumlenkung
3.2 Vorbereitung der Pylonen mit Seilumlenkung Montieren Sie den Schlitten wie nachfolgend abgebildet (achten Sie dabei auf die korrekte Anordnung des Seils). Siehe Schraubenset Seite 5. (vormontiert) Anschlagpuffer und Schraube (aus Lieferumfang Pylone) So sollte die Umlenkung nun aussehen: Wiederholen Sie die Montageschritte auf der rechten Seite. Befestigen Sie die Metallschlaufe des Seils (langes Ende) am Gewicht und sichern Sie den Karabiner mit einem Gabelschlüssel. - Seite 10 Schieben Sie nun die montierten Laufwagen etwa gleich weit in das Pylonenprofil. Wiederholen Sie die Schritte für die rechte Seite. Befestigen Sie das Seil am Pylonenprofil. Als Nächstes werden die Rolle und der Federpuffer oben in das Profil eingeschoben und die Schrauben mit Muttern leicht angezogen.
- Seite 11 Fertig montiert sollte der obere Teil der Pylonen jetzt folgendermaßen aussehen: Befestigen Sie die Schrauben am unteren Ende der Pylonen. Befestigen Sie nun die Verzurrösen der Installationshilfe wie abgebildet. Installationshilfe (Art.-Nr. 4201 000 003) optional erhältlich. Wir empfehlen einen 35 mm breiten Spanngurt zu verwenden (nicht im Lieferumfang enthalten). Spanngurt...
-
Seite 12: Aufstellen Der Pylonen
Ziehen Sie den Spanngurt auf beiden Seiten leicht fest, sodass das Seil in der Pylone vorgespannt ist. 3.3 Aufstellen der Pylonen Mit einem Kombi-Laser-Nivelliergerät im Kreuzmodus die rechte (rechte Bodenplatte) bzw. linke (linke Bodenplatte) Kante mit einem Abstand von 3 mm nach oben spiegeln. Messen Sie nun die Länge der Pylonen. -
Seite 13: Montage Des Tragrahmens
3.4 Montage des Tragrahmens Achten Sie zunächst darauf dass die beiden Knotenbleche auf derselben Höhe sind (mit Wasserwaage kontrollieren). Befestigen Sie alle Rahmenteile, Schrauben, Halter etc. (je nach Ausstattungsvariante) wie nachfolgend abgebildet: Optional * Optional * Optional ** Optional ** Optional ** Optional * : Nur bei 4201 001 200 (Tragrahmen für Whiteboard) im Lieferumfang enthalten Optional ** : Siehe Zubehör Seite 6... - Seite 14 Fertig montiert sieht der Tragrahmen folgendermaßen aus: Schraubenposition nach VESA-Maß: 600 mm 800 mm Mit Wasserwaage kontrollieren...
-
Seite 15: Montage Des Whiteboards
3.5 Montage des Whiteboards Befestigen Sie die Montageplatte mit dem Gewindestift wie abgebildet an den Whiteboardträgern. Stellen Sie nun das Whiteboard auf den unteren Träger auf und drücken Sie das Whiteboard lotrecht bis an den Rahmen. Träger Seitenansicht... - Seite 16 Richten Sie die Tafel nach links, rechts und in der Höhe aus und übertragen Sie die Bohrungen auf der Rückseite mit einem Stift. Beim Anzeichnen muss das Whiteboard gegen umfallen gesichert werden! Legen Sie das Whiteboard auf eine geeignete Unterlage, die die Oberfläche nicht beschädigen kann und schrauben Sie die Flanschplatten hinten auf dem Whiteboard fest: Legen Sie die Konsole auf die Rückseite des Whiteboards, sodass die obere Schiene am Rahmen anliegt und befestigen Sie diese mit den Schrauben.
- Seite 17 Hängen und befestigen Sie nun das Whiteboard wie oben beschrieben. Befestigen Sie dann den Arm der Projektorhalterung. Hängen Sie das Whiteboard mit den Flanschplatten wieder ein und schrauben Sie diese mit den Scheiben und Muttern fest.
-
Seite 18: Montage Des Projektorarms
3.6 Montage des Projektorarms (4201000050 und 4201000052) Der Projektorarm wird seitlich über die vier Schrauben (im Lieferumfang von 4201000050 und 4201000052) eingehängt und festgeschraubt. Je nach Projektortyp verwenden Sie entweder unsere Systemhalterung mit der Platte für Optoma Projektoren oder die optional erhältliche Spinne (4201 000 051). -
Seite 19: Einstellen Des Projektors
3.7 Einstellen des Projektors Bildjustage Bildjustage Bildjustage 5° 5° Mit der Rändelschraube verschieben Sie das Bild links rechts. Mit der Rändelschraube verschieben Sie das Bild links und rechts. Mit der Rändelschraube verschieben Sie das Bild links rechts. 5° Mit der Rändelschraube verschieben Sie das Bild hoch runter. -
Seite 20: Montage Der Flügel Am Whiteboard
3.8 Montage der Flügel am Whiteboard Befestigen Sie die Scharniere so, dass der Abstand zwischen Whiteboard und Flügel exakt 10 mm beträgt und der Drehpunkt der Scharnierachse zu beiden Seiten gleich ist (siehe auch Abb. unten). Es empfiehlt sich, den Flügel während der Montage entsprechend zu unterstützen. -
Seite 21: Montage Der Konter-Kontergewichte
3.10 Montage der Konter-Kontergewichte (Gewichtsausgleich) Das Pylonensystem kann Displays und Whiteboards mit diversen Anbauten, wie z. B. Projektoren, Lautsprecher usw. aufnehmen. Daraus resultieren unterschiedliche Gewichte. Um ein Gleichgewicht zwischen den Kontergewichten und den Anbauten herzustellen, werden als Gegenzug Kontergewichte eingesetzt. Verwenden Sie dazu bitte die Konter-Kontergewichte (Option). Diese gibt es in zwei Ausführungen (0,5 kg und 1 kg). - Seite 22 Legen Sie das Display auf eine geeignete Unterlage. Schrauben Sie die Vesa-Halterungen mittig auf das Display. Die Schrauben sind displayabhängig und daher nicht im Lieferumfang enthalten. Hängen Sie mit zwei Personen das Display mit den Vesaträgern über den Rahmen. Achten Sie darauf, dass beide Enden der Vesaträger korrekt über den Rahmen greifen.
- Seite 23 Schieben Sie nun das Aluprofil von vorne und unten bis an das Display heran und fixieren Sie es mit den Schrauben. Achten Sie darauf, dass Sie den IR-Empfänger des Displays nicht abdecken. Lösen Sie nun vorsichtig die Spanngurte und stellen Sie anschließend das Gleichgewicht mit Hilfe der Konter-Kontergewichte her, wie oben beschrieben.
-
Seite 24: Montage Eines Displays Mit Flügeln
3.12 Montage eines Displays mit Flügeln Achtung: Sichern Sie zuerst die Position des Tragrahmens mit der Installationshilfe und den Spanngurten, wie oben beschrieben! Montieren Sie nun den oberen Träger wie abgebildet. Anschließend befestigen Sie die Scharniere mit den Schrauben 19 18 14 Montieren Sie nun die Flügel wie abgebildet mit den Schrauben... - Seite 25 Stellen Sie nun die Flügel in Höhe und Tiefe zum Display ein. Achten Sie darauf, den IR-Empfänger des Displays nicht abzudecken. Sie können die Flügel über die Langlöcher in die Y- und Z-Richtung einstellen. Kontrollieren Sie die Ausrichtung mit einer Wasserwaage. Stellen Sie nun einen parallelen Spalt von ca.
-
Seite 26: Maßskizze
4. Maßskizze onfigurationen: 2600mm Pylone mit 4201001200 WB2000x1200 2600mm Pylone mit 4201001200 WB2100x1450 mit Flügeln 2600mm Pylone mit 42010 2900mm Pylone mit 4201001200 WB1200x2000 2900mm Pylone mit 4201001200 WB2100x1450 mit Flügeln 2900mm Pylone mit 4201 2600mm Pylone mit 4201003086 Display75Zoll 2900mm Pylone mit 4201004086 Display86 mit Flügeln 2900mm Pylone mit 4201003086 Display75Zoll 2900mm Pylone mit 4201004086 Display86 mit Flügeln... - Seite 27 1780 2020 Projektorenhalterung UST komplett 4201000050 Stiftablage für Pylonensystem Gewichte 75 kg (85 Zoll Fläche) Trägerplatte 4201000002 4201000075 Konter-KonterGewicht 1Kg 4201001000 Konter-Konter-Gewicht 0,5Kg 4201000500 U-Bügel zur Pylonenmontage 300mm CablePort flex Modulträger SB 1,2,4 Modulträger SB Displays 4201000001 4200000007 4200000015 1733 1733 1780 2020...
- Seite 28 *-70mm (max. Abhängig von der Whiteboardgröße) 4201 xxxxxx D 2019-08 / 842 189 Änderungen vorbehalten Printed in Germany Kindermann GmbH • Mainparkring 3 • D-97246 Eibelstadt • E-Mail: info@kindermann.de • www.kindermann.com 00 WB2100x1450 mit Flügeln *-70mm (max. Abhängig von der Whiteboardgröße)
