3.10 Montage der Konter-Kontergewichte (Gewichtsausgleich)
Das Pylonensystem kann Displays und Whiteboards mit diversen Anbauten, wie z. B. Projektoren, Lautsprecher usw. aufnehmen.
Daraus resultieren unterschiedliche Gewichte. Um ein Gleichgewicht zwischen den Kontergewichten und den Anbauten herzustellen,
werden als Gegenzug Kontergewichte eingesetzt. Verwenden Sie dazu bitte die Konter-Kontergewichte (Option). Diese gibt es in

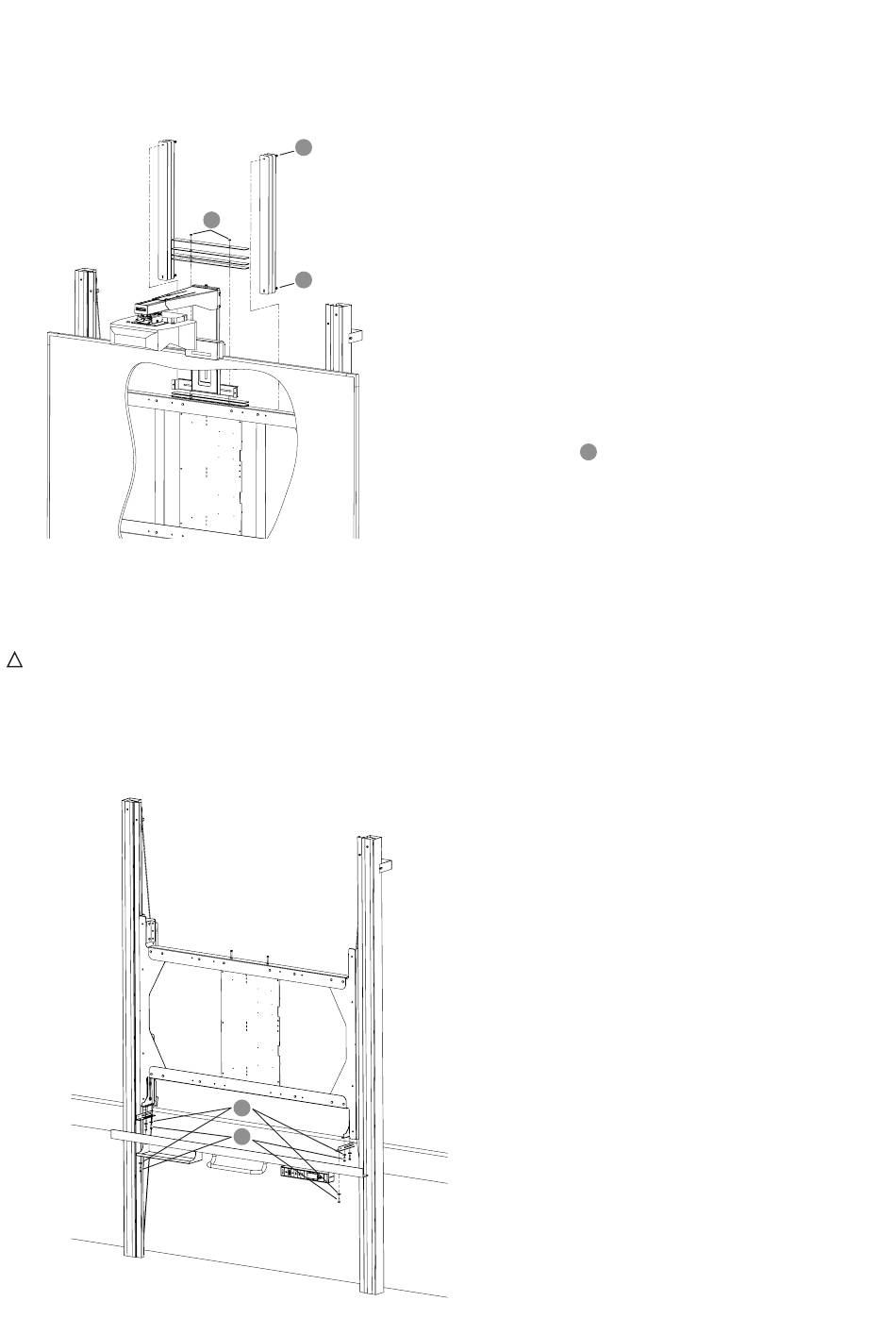

zwei Ausführungen (0,5 kg und 1 kg). Sie können wie nachfolgend abgebildet montiert werden:
3.11 Montage eines Displays ohne Flügel
Achtung: Sichern Sie zuerst die Position des Tragrahmens mit der Installationshilfe und mit Spanngurten wie oben beschrieben!
!
Da das Display eine größere Tiefe als ein Whiteboard hat, muss der Rahmen entsprechend angepasst werden:
Hierzu werden zunächst die beiden Winkel als Verlängerung an die beiden Vertikaltraversen geschraubt. Anschließend wird das
Aluprofil mit dem Griff, dem Modulträger (optional) sowie der Stiftablageleiste (optional) an den beiden Verlängerungswinkeln
befestigt.
Lassen Sie hier zunächst das Aluprofil in der vordersten Stellung, sodass das Display genug Platz zum Einhängen hat.
14
14
14
19
9
1. Hängen Sie die langen 1 kg Konter-Kontergewichte
paarweise an die im Rahmen vormontierten Schrauben.
2. Für eine noch feinere Abstimmung stecken Sie die
0,5 kg Konter-Kontergewichte oben auf die im Rahmen
vormontierten Schrauben.
3. Wiederholen Sie den Vorgang solange, bis sich das System
im Gleichgewicht befindet (bitte dazu testweise die Tafel/
Display langsam nach unten verschieben).
4. Sollte das Whiteboard/Display zu schwer sein, entnehmen
Sie bitte entsprechend viele Konter-Kontergewichte.
5. Sichern Sie anschließend die Konter-Kontergewichte
mit den Muttern
.
14
21
