BEDIENUNGSANLEITUNG
e4Q MULTI CHARGER
EINLEITUNG

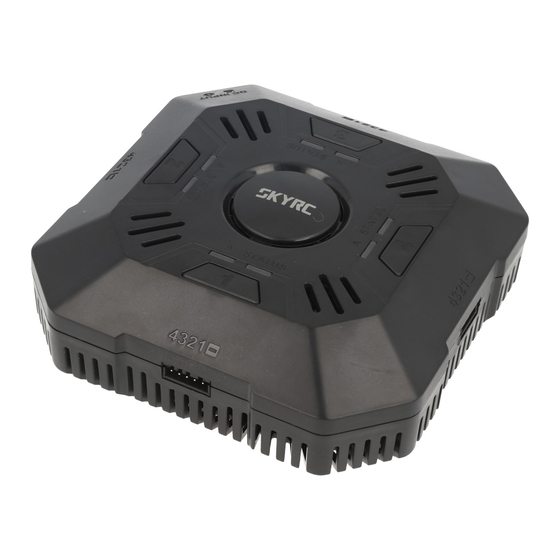

Vielen Dank, dass Sie sich für das SKYRC e4Q Multi Charger entschieden haben. Dieses Gerät ist
einfach zu bedienen, erfordert jedoch einige Kenntnisse des Benutzers. Bitte lesen Sie die gesamte
Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie dieses Produkt verwenden, da
es ein breites Spektrum an Informationen zum Betrieb und zur Sicherheit enthält.
Das Mehrfachladegerät SKYRC e4Q verwendet eine Ladeschaltung mit vier völlig unabhängigen,
jedoch identischen Ladeausgängen, die jeweils eine Ladeleistung von 50 W liefern. Der Lader ist
zum Laden von LiPo-Akkus mit 2-4 Zellen ausgelegt. Das Ladegerät lädt 4 Akkus gleichzeitig auf.
Der Ladestrom kann durch den Taster auf 2A / 3A / 5A eingestellt werden. Die Ladekapazität und der
Ladestrom werden in den LED-Anzeigen durch Farbveränderung angezeigt.
DC Eingang
11-26.1V
SICHERHEITSHINWEISE
Unsachgemäße Verwendung kann zu Feuer, Sachschäden und Körperverletzungen führen.
Lassen Sie das Ladegerät niemals unbeaufsichtigt so lange es angeschlossen ist. Im Falle einer
Fehlfunktion stoppen Sie umgehend den Ladeprozess.
Stellen Sie das Ladegerät und den Akku auf eine nicht brennbare Oberfläche und fern von brennbaren
Gegenständen.
Laden Sie niemals aufgeblähte, undichte oder beschädigte Akkus auf.
Laden Sie Akkus innerhalb eines Temperaturbereichs von 5-40°C.
Lassen Sie Akkus NICHT im Regen oder in feuchter Umgebung liegen, oder laden Sie diese dort auf.
Trennen Sie den Akku und das Ladegerät, sobald der Ladevorgang abgeschlossen ist.
Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen geeignet,
es sei denn, es ist eine angemessene Aufsicht bei der Nutzung dabei, die mit der Funktion des Gerätes
vertraut ist. Dies ist kein Spielzeug. Unterweisen Sie Personen die mit dem Ladegerät hantieren über
den richtigen Umgang damit.
SK-100140
Ladestatus
LED Anzeige
Ladestrom
LED Anzeige
Balancer Ladestrom / Start /
Buchse Stopp Taster
-1-
FEATURES
Vier unabhängige Ladeausgänge können gleichzeitig verwendet werden.
Einstellbarer Ladestrom 2A / 3A / 5A.
LED und Signalton zeigen den Ladezustand an.
LED zeigt den Ladestrom und die Kapazität durch Farbänderung an.
Gleichstromeingang.
Effiziente Kühlung und kompakte Größe.
Maximaler Schutz durch: Kurzschlussschutz; Überstromschutz; Verpolungsschutz des Akkus und
Schutz der DC-Eingangsspannung;
LADEVORGANG
1. Verbinden Sie das Ladegerät mit einer Gleichstromversorgung.
Netzteil > 250W
Wichtiger Hinweis
Um die volle Leistungsstärke des e4Q zu nutzen, sollte die
Stromquelle 9-32V DC Spannung und die Ausgangsleistung
250W oder mehr betragen.
Eine schlechtes Netzteil kann Ihr e4Q Ladegerät beschädigen.
Wir empfehlen Ihnen das SKYRC SK200023 380W-Netzteil zu
verwenden.
2. Verbinden Sie das Akku-Balancer-Kabel mit dem Balancer Anschluss des Laders.
LiPo Akku
