Skyrc e430 Bedienungsanleitung

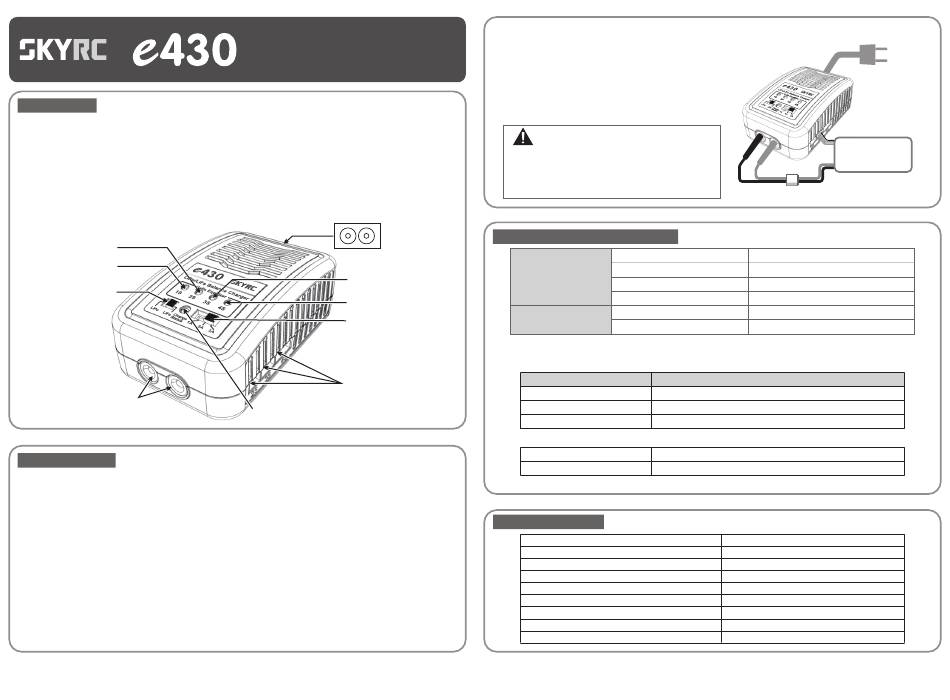

EINLEITUNG
Herzlichen Glückwunsch zu Ihrer Wahl des SKYRC e430 Ladegeräts. Dieses Gerät ist einfach in der
Handhabung und gleichzeitig bietet es eine Vielzahl von Features. Das Ladegerät erfordert einige
Kenntnisse auf Seiten des Benutzers. Diese Bedienungsanleitung ist so konzipiert, dass Sie schnell mit
seinen Funktionen vertraut gemacht werden. Es ist daher wichtig, dass Sie vor der ersten Nutzung die
Betriebsanleitung, Warnungen und Sicherheitshinweise, aufmerksam lesen.

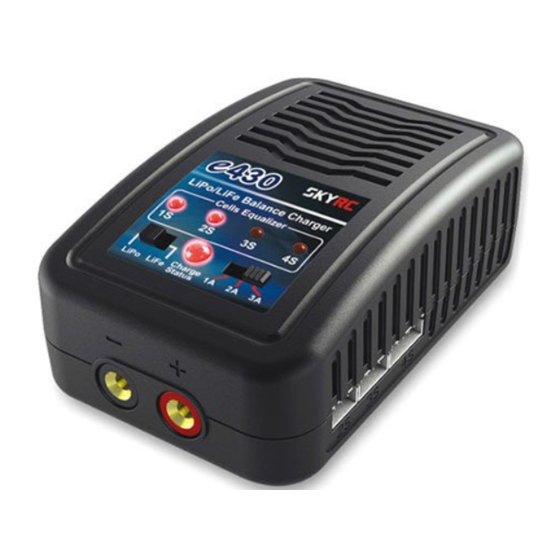

Der SKYRC e430 Lader ist ein ökonomischer, hochqualitativer 100-240V AC Balance Lader, designed
zum Laden von LiPo und LiFe Akkus von 2-4 Zellen im Balance-Modus. Die Ladeleistung beträgt 30W
und der max. Ladestrom 3A. Drei Ladeströme 1A/2A/3A können ausgewählt werden. Wählen Sie den
Ladestrom entsprechend der Kapazität des zu ladenden Akkus.
Zelle 2 LED Indikator
Zelle 1 LED Indikator
Akkutyp
Schiebewahlschalter
Akku-Ladeanschlussbuchse
LADEVORGANG
Der SKYRC e430 Lader besitzt ein eingebautes Netzteil. Sie können den Lader direkt mit einer 100-240V
AC 50Hz Netzsteckdose verbinden.
Zum Laden eines Akkus gehen Sie bitte wie folgt vor:
Verbinden Sie das Netzkabel mit dem Lader.
1)
2) Iverbinden Sie das Netzkabel mit einer Netzsteckdose (100-240V). Alle LEDs leuchten für 1 Sekunde
auf und die Ladestatus LED beginnt grün zu blinken, um anzuzeigen, daß der Lader bereit ist.
Wählen Sie mit dem Akkutyp Schiebewahlschalter den Akkutyp LiPo/LiFe.
3)
4) Wählen Sie mit dem Ladestrom Schiebewahlschalter den gewünschten Ladestrom 1A/2A/3A.
5) Verbinden Sie das Ladekabel zuerst mit dem Akku-Ladeanschluss und dann mit dem Akku.
Verbinden Sie den Balancerstecker des Akkus mit der entsprechenden Balancerbuchse des Laders.
Der Ladevorgang startet automatisch. Die Ladestatus LED und die Zellen Indikator LEDs leuchten konstant rot.
6)
Handelt es sich um einen 2-zelligen Akku (2S), leuchtet die LED der Zelle 1 und Zelle 2 konstant rot; handelt es sich
um einen 3-zelligen Akku (3S), leuchtet die LED Zelle 1, 2 und 3.
Während des Ladeprozesses, wenn die Ladestatus LED rot leuchtet, befindet sich der Lader im CC Modus; wenn
7)
die Ladestatus LED orange leuchtet, befindet sich der Lader im CV Modus.
BEDIENUNGSANLEITUNG
SK100107
AC 100-240V
Netzkabelbuchse
Zelle 3 LED Indikator
Zelle 4 LED Indikator
Ladestrom
Schiebewahlschalter
Balancer Buchse
Ladestatus LED
- 1 -
8) Blinkt eine der Zellen Indikator LEDs, befindet
sich diese Zelle im Balancing Entlademodus.
9)
Ist der Akku voll geladen, leuchtet die Ladestatus LED
konstant grün.
10) Trennen Sie den voll geladenen Akku vom Ladekabel.
Die Ladestatus LED blinkt wieder grün um die
Bereitschaft zum Laden eines weiteren Akkus
anzuzeigen.
ACHTUNG:
Dieses Bild zeigt Ihnen die richtige Verkabelung
wie diese beim Laden aussehen
Nichtbeachtung dieser Anordnung kann den
Lader bzw. Akku beschädigen.
ERKLÄRUNG DER LED ANZEIGE
LED blinkt grün.
LED leuchtet konstant rot.
Ladestatus LED
LED leuchtet konstant orange.
LED leuchtet konstant grün.
LED leuchtet konstant rot.
Zellindikator LED
LED blinkt rot.
* Fehlermeldung
Erkennt der Lader ein Problem, blinkt die Ladestatus LED und die betreffende Zellindikator LED:
LED Status
Ladestatus LED + Zelle 1 LED Spannungsdifferenz zwischen den Zellen ist zu groß (über 300mV)
Ladestatus LED + Zelle 2 LED Falscher Anschluss
Ladestatus LED + Zelle 3 LED Unterspannung Schutzschaltung (≤2.5V)
Zellen - LED blinken gleichzeitig:
Ladestatus Zelle 1+2+3+4 LED Der gesamte Ladevorgang überschreitet 5 Stunden.
Zelle 1+2 LED Akkutyp wurde während des Ladens verändert.
Tritt ein Fehler auf trennen Sie die Verbindung zum Akku und zur Netzsteckdose.
SPEZIFIKATIONEN
AC Eingangsspannung
Akkutype
Zellenanzahl
Ladestrom
Zellen-Ladeschlussspannung
Ladeleistung
Ausgleichsstrom beim Balancen
Abmessungen
Gewicht
Zu 100-240V AC
Netzsteckdose
LiPo
muss.
Verkabelung
Lader ist bereit zum Laden.
Der Lader ist im CC Lademodus.
The charger is charging in CV mode.
Der Akku ist voll geladen.
Die Zelle wird geladen.
Die Zelle wird entladen.
Fehlerursache
100-240V
LiPo/LiFe
2-4 cells
1A/2A/3A ± 10%
LiPo: 4.2V ± 0.02V / LiFe: 3.6V ± 0.02V
30W
200mA
69.4x110.7x40.5mm
193g
- 2 -
