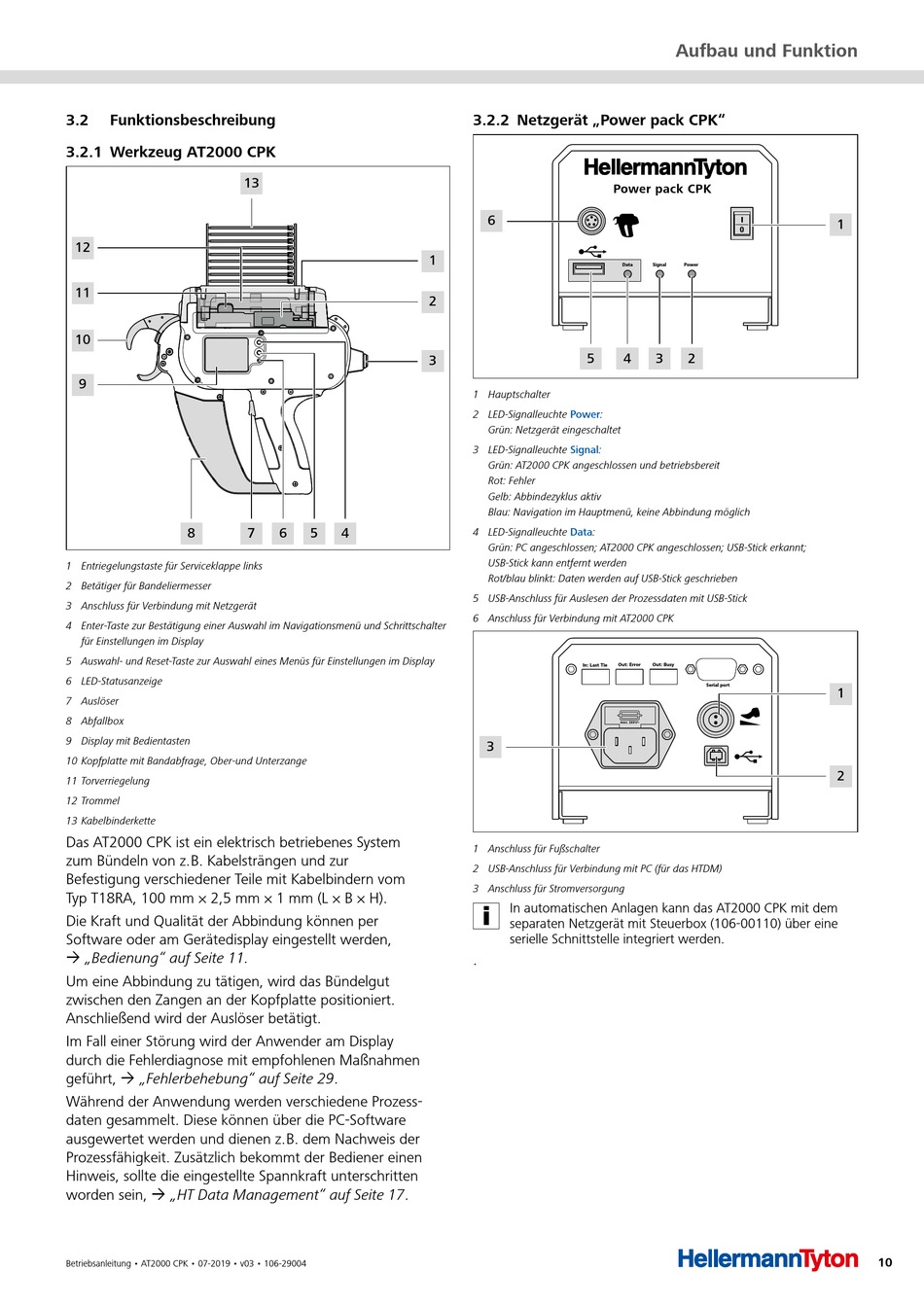

3 .2

Funktionsbeschreibung

3 .2 .1 Werkzeug AT2000 CPK

12
11
10
9
8
1 Entriegelungstaste für Serviceklappe links
2 Betätiger für Bandeliermesser
3 Anschluss für Verbindung mit Netzgerät
4 Enter­Taste zur Bestätigung einer Auswahl im Navigationsmenü und Schrittschalter
für Einstellungen im Display
5 Auswahl­ und Reset­Taste zur Auswahl eines Menüs für Einstellungen im Display
6 LED­Statusanzeige
7 Auslöser
8 Abfallbox
9 Display mit Bedientasten
10 Kopfplatte mit Bandabfrage, Ober­und Unterzange
11 Torverriegelung
12 Trommel
13 Kabelbinderkette
Das AT2000 CPK ist ein elektrisch betriebenes System
zum Bündeln von z. B. Kabelsträngen und zur
Befestigung verschiedener Teile mit Kabelbindern vom
Typ T18RA, 100 mm × 2,5 mm × 1 mm (L × B × H).
Die Kraft und Qualität der Abbindung können per
Software oder am Gerätedisplay eingestellt werden,
à „Bedienung" auf Seite 11.
Um eine Abbindung zu tätigen, wird das Bündelgut
zwischen den Zangen an der Kopfplatte positioniert.
Anschließend wird der Auslöser betätigt.
Im Fall einer Störung wird der Anwender am Display
durch die Fehlerdiagnose mit empfohlenen Maßnahmen
geführt, à „Fehlerbehebung" auf Seite 29.
Während der Anwendung werden verschiedene Prozess-
daten gesammelt. Diese können über die PC-Software
ausgewertet werden und dienen z. B. dem Nachweis der
Prozessfähigkeit. Zusätzlich bekommt der Bediener einen
Hinweis, sollte die eingestellte Spannkraft unterschritten
worden sein, à „HT Data Management" auf Seite 17.
Betriebsanleitung • AT2000 CPK • 07-2019 • v03 • 106-29004
13
7 6 5 4
3 .2 .2 Netzgerät „Power pack CPK"
6
1
2
5
3
1 Hauptschalter
2 LED­Signalleuchte Power:
Grün: Netzgerät eingeschaltet
3 LED­Signalleuchte Signal:
Grün: AT2000 CPK angeschlossen und betriebsbereit
Rot: Fehler
Gelb: Abbindezyklus aktiv
Blau: Navigation im Hauptmenü, keine Abbindung möglich
4 LED­Signalleuchte Data:
Grün: PC angeschlossen; AT2000 CPK angeschlossen; USB­Stick erkannt;
USB­Stick kann entfernt werden
Rot/blau blinkt: Daten werden auf USB­Stick geschrieben
5 USB­Anschluss für Auslesen der Prozessdaten mit USB­Stick
6 Anschluss für Verbindung mit AT2000 CPK
In: Last Tie
3
1 Anschluss für Fußschalter
2 USB­Anschluss für Verbindung mit PC (für das HTDM)
3 Anschluss für Stromversorgung
In automatischen Anlagen kann das AT2000 CPK mit dem
separaten Netzgerät mit Steuerbox (106-00110) über eine
serielle Schnittstelle integriert werden.
.
Aufbau und Funktion
Power pack CPK
Data Signal Power
4 3 2
Out: Error Out: Busy
Serial port
max. 250V~
1
1
2
