Technische Daten:
Gehäuse:
GK (Messing)
Schwimmer:
Kunststoff
Bauhöhe:
358 mm
Anschlüsse:
Anschweißstutzen DN 20

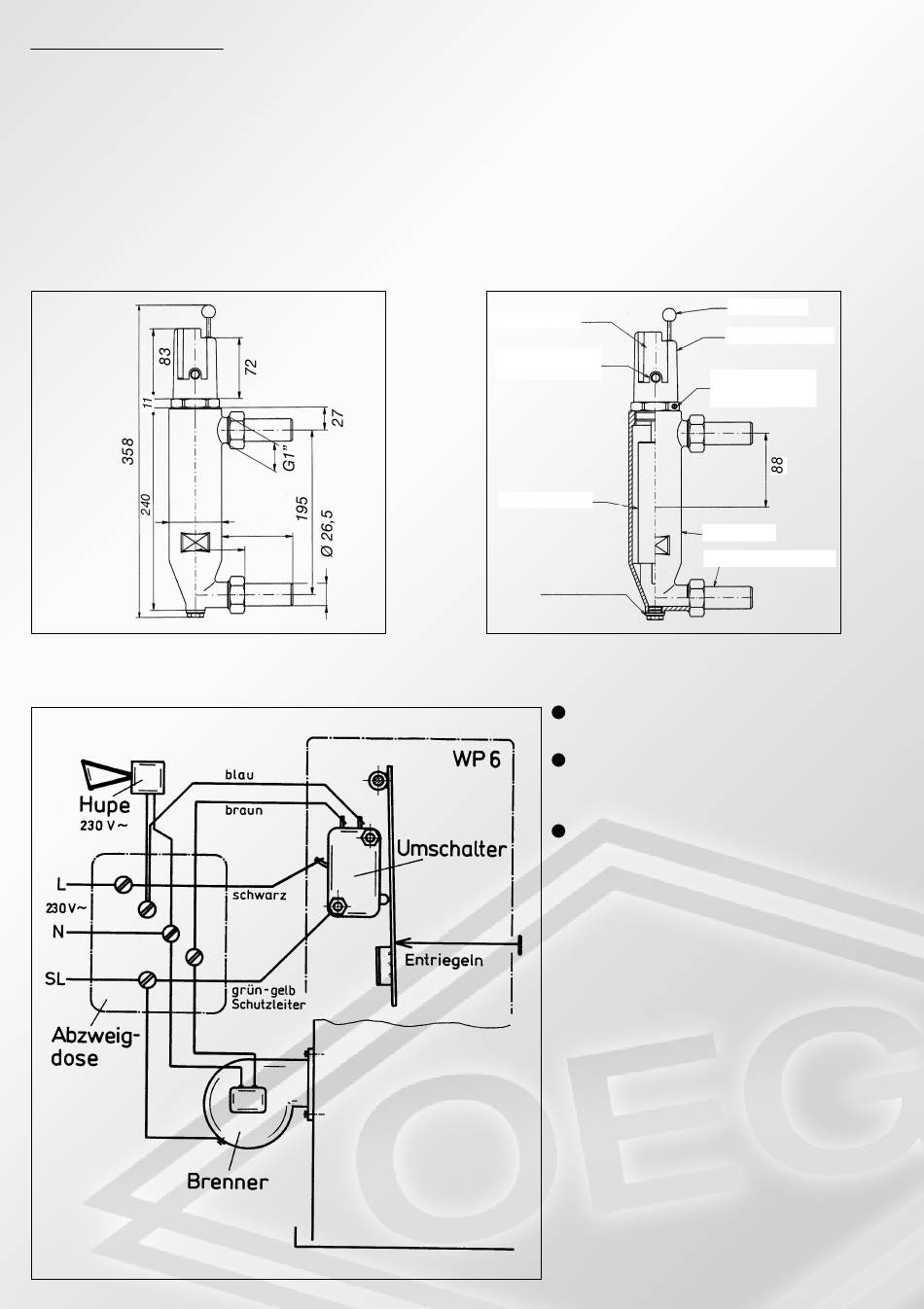

Abmessungen
Abb. 2
Elektr. Anschlußplan
Abb. 4
Ø 62
85
59
max. Betriebstemp.: 120°C
max. Betriebsdruck: 10 bar
Prüfdruck:
elektr. Anschluß:
Schutzart:
Bauteilprüfzeichen:
Schnittbild
Typenschild
Entriegelungs-
taste
Schwimmer
Entschlamm-
öffnung
Abb. 3
Hinweise:
Gerät ist für den Einsatz im
Dauerbetrieb geeignet.
Wirkungsweise entspricht
RS Typ 1 B
nach DIN EN 60730-1.
Netzanschlußleitung muß vom
Hersteller durch besondere
Anschlußleitung
(Temp.-Beständigkeit 150° C)
ersetzt werden. Austausch
nur durch Hersteller oder
Kundendienst
15 bar
10 (3) A, 250 V AC
IP 54
TÜV.HWB.02-232
Prüftaste
Abdeckhaube
Entlüftungs-
schraube
Abschalt-
pegel
Gehäuse
Schweißstutzen
