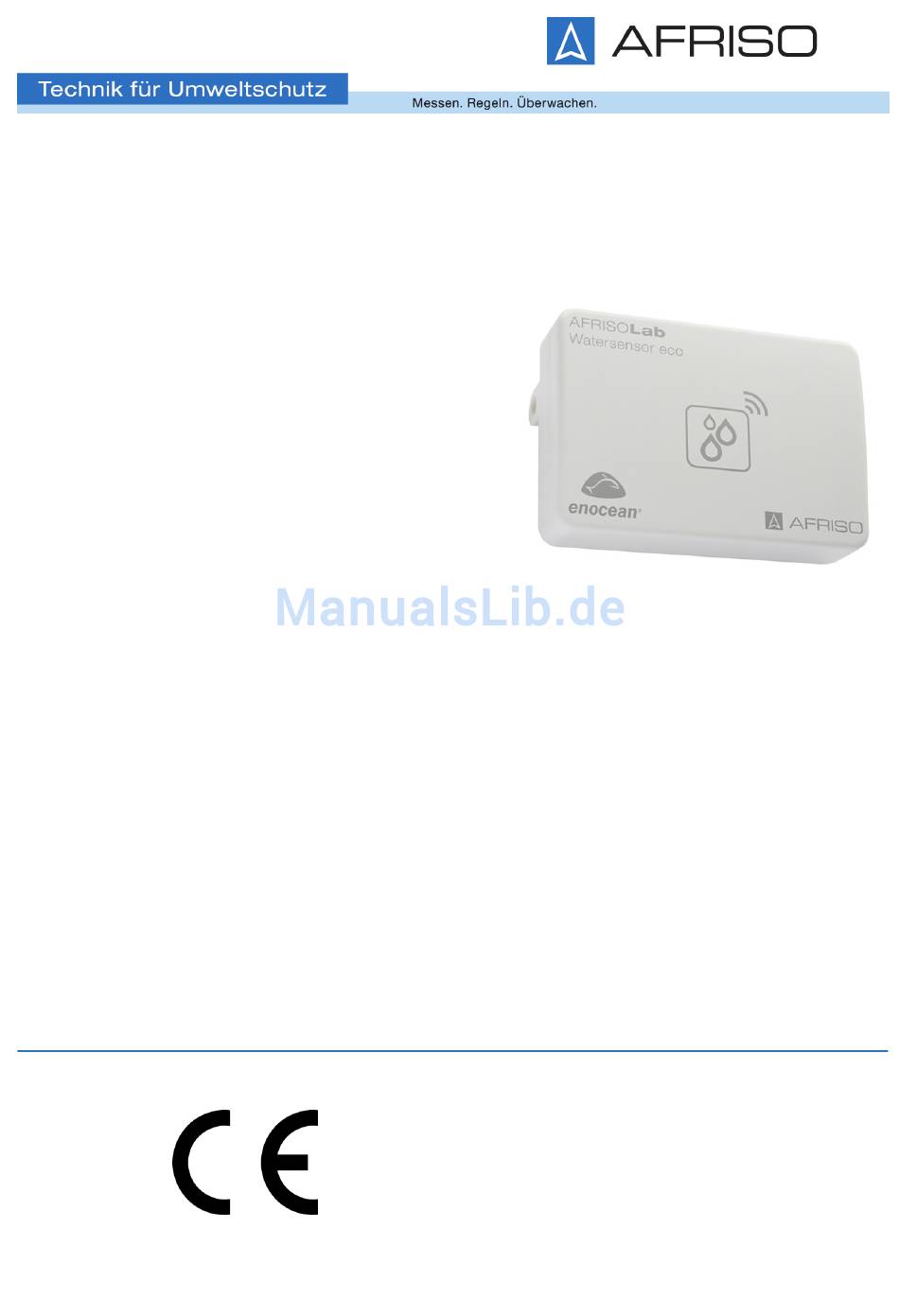

- Seite 1 Betriebsanleitung WaterSensor eco Copyright 2015 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2015.0 www.afriso.com ID: 900.000.0667...
- Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt den WaterSensor eco (im folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. • Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit dem Produkt jederzeit verfügbar ist.
-
Seite 3: Informationen Zur Sicherheit
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet: Dies ist das allgemeine Warnsymbol. Es weist auf die Gefahr von Verletzungen und Sachschäden hin. Befolgen Sie alle im Zusammenhang mit diesem Warnsymbol beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet- zungen und Sachschäden zu vermeiden. WaterSensor eco... - Seite 4 Verpuffungen, Brand oder Explosionen führen • Einsatz mit anderen Flüssigkeiten als Wasser • In Verbindung mit Produkten, die direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden Zwecken dienen, oder durch deren Betrieb Gefahren für Mensch, Tier oder Sachwerte entstehen können WaterSensor eco...
- Seite 5 Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. Veränderungen am Produkt Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind. WaterSensor eco...
-
Seite 6: Transport Und Lagerung
Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. WaterSensor eco... -
Seite 7: Produktbeschreibung

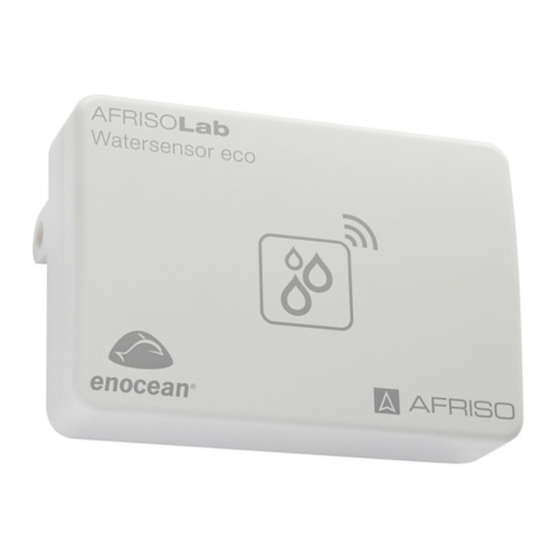

Produktbeschreibung Produktbeschreibung Übersicht A. Quellscheiben B. Kolbenschieber C. Klebefläche für Zellkautschuk- streifen D. Zellkautschukstreifen Abmessungen WaterSensor eco... - Seite 8 Produktbeschreibung Anwendungsbeispiel(e) WaterSensor eco...
- Seite 9 Funksignal gesendet wird. Nach dem zehnten Quellvorgang muss das Produkt ausgetauscht werden. Diese Angaben gelten nur bei sauberem Wasser und bei vollständiger Trocknung der Quellscheiben zwischen den Quellvorgängen. Zulassungsdokumente, Bescheinigungen, Erklärungen Das Produkt entspricht: • EMV-Richtlinie (2004/108/EG) • Niederspannungsrichtlinie (2006/95/EG) • Telekommunikationsrichtlinie (1999/5/EG) • Ökodesign-Richtlinie (2009/125/EG) WaterSensor eco...
-
Seite 10: Technische Daten
Energy harvesting Elektrische Sicherheit Schutzart IP 43 (EN 60529) Elektromagnetische Verträglichkeit (EMV) (2004/108/EG) Angewandte Norm EN 301489-3:V1.6.1 EN 301489-1:V1.9.2 EN 300220-1:V2.4.1 EN 300220-2:V2.4.1 Niederspannungsrichtlinie (2006/95/EG) Angewandte Norm EN 60950-1 Telekommunikationsrichtlinie (R&TTE) (1999/5/EG) Angewandte Norm EN 62479:2010 EnOcean® -Funk WaterSensor eco... - Seite 11 Technische Daten Parameter Wert Frequenz 868,3 MHz Sendeleistung Max. 10 mW Reichweite Siehe Kapitel "Informationen zu EnOcean®-Funk" EnOcean® Equipment Profile (EEP) F6-05-01 WaterSensor eco...
-
Seite 12: Montage
3. Beachten Sie das Gefälle des Untergrunds und die mögliche Fliessrich- tung des austretenden Wassers. 4. Entfernen Sie Wasser absorbierende Unterlagen, beispielsweise Teppi- che. 6.1.1 Produkt mit Zellkautschukstreifen fixieren Sie können Optional das Produkt mit dem beigelegten Zellkautschukstrei- fen auf glatten Oberflächen fixieren. WaterSensor eco... - Seite 13 Produkte nummeriert oder mit dem Aufstellungsort beschriftet sind und erstellen Sie einen Aufstellplan. 1. Drücken Sie den Kolbenschieber am Produkt einmal. - Das Produkt sendet ein Lern- Telegramm an das AFRISO- home Gateway. - Das Produkt ist mit dem AFRISOhome Gateway verbun- den.
-
Seite 14: Wartung
Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen. Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. Ersatzteile und Zubehör Produkt Artikelbezeichnung Art.-Nr. - Seite 15 EnOcean®-Funksystemen finden Sie auf www.enocean.com. • Funkstandard • Funktechnologie • AN001 • AN102 • AN103 14.3 Möglichkeiten der EnOcean®-Technologie Unterlagen über EnOcean®-Technologien finden Sie im Internet unter www.afriso.de/afrisolab. Auf unserem YouTube-Channel finden Sie eine Reihe von Videos zu AFRISO-Produkten. WaterSensor eco...
- Seite 16 Operating instructions WaterSensor eco Copyright 2015 AFRISO-EURO-INDEX GmbH. All rights reserved. Lindenstraße 20 74363 Güglingen Telefon+49 7135 102-0 Service+49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2015.0 www.afriso.com ID: 900.000.0667...
- Seite 17 About these operating instructions About these operating instructions These operating instructions describe the WaterSensor eco (also referred to as "product" in these operating instructions). • You may only use the product if you have fully read and understood these operating instructions.
-
Seite 18: Information On Safety
In addition, the following symbols are used in these operating instructions: This is the general safety alert symbol. It alerts to injury hazards or equipment damage. Comply with all safety inst- ructions in conjunction with this symbol to help avoid pos- sible death, injury or equipment damage. WaterSensor eco... - Seite 19 - If the product is operated in hazardous areas, sparks may cause deflagrations, fires or explosions. • Use with liquids other than water • In conjunction with products which are used for health-saving or life- saving purposes or whose operation may incur hazards to humans, ani- mals or property. WaterSensor eco...
- Seite 20 Modifications to the product Only perform work on and with the product which is explicitly described in these operating instructions. Do not make any modifications to the product which are not described in these operating instructions. WaterSensor eco...
-
Seite 21: Transport And Storage
Use the original packaging when transporting the product. • Store the product in a clean and dry environment. • Verify that the product is protected against shocks and impact during trans- port and storage. Failure to follow these instructions can result in equipment damage. WaterSensor eco... -
Seite 22: Product Description
Product description Product description Overview A. Fibre disks B. Piston C. Glueing surface for foam rubber D. Foam rubber strip Dimensions WaterSensor eco... - Seite 23 Product description Application example(s) WaterSensor eco...
- Seite 24 (wet) and after they have shrun- ken to their original size (dry). Each product has a unique ID. If multiple products are used, the AFRISO- home gateway can distinguish the individual products.
-
Seite 25: Technical Specifications
IP 43 (EN 60529) Electromagnetic compatibility (EMC) (2004/108/EC) Applied standards EN 301489-3:V1.6.1 EN 301489-1:V1.9.2 EN 300220-1:V2.4.1 EN 300220-2:V2.4.1 Low Voltage Directive (2006/95/EC) Applied standards EN 60950-1 Radio and Telecommunications Terminal Equipment Directive (R&TTE) (1999/5/EC) Applied standards EN 62479:2010 EnOcean® wireless WaterSensor eco... - Seite 26 Technical specifications Parameter Value Frequency 868.3 MHz Transmission power Max. 10 mW Range See chapter "Information on EnOcean® wireless" EnOcean® Equipment Profile (EEP) F6-05-01 WaterSensor eco...
- Seite 27 3. Take into account the gradient of the floor and the possible direction of flow of the leaking water. 4. Remove water absorbing materials on the floor, for example carpets. 6.1.1 Fastening the product with foam rubber You can fixate the product on slippery surfaces with the enclosed foam rubber strip. WaterSensor eco...
- Seite 28 1. Press the piston at the product once and release it. The product sends two signals to the AFRISOhome gateway: one signal, when the piston is pres- sed down, one signal, when it is released. 2. Check whether the AFRISOhome gateway has received the signals. WaterSensor eco...
-
Seite 29: Maintenance
Electronic components must not be disposed of together with the normal household waste. Returning the device Get in touch with us before returning your product. Warranty See our terms and conditions at www.afriso.com or your purchase contract for information on warranty. Spare parts and accessories Product Product designation Part no. - Seite 30 • Wireless technology • AN001 • AN102 • AN103 14.3 Features of the EnOcean® technology Visit www.afriso.de/afrisolab for documents on EnOcean® technologies. A variety of videos on AFRISO products can also be found on the AFRISO YouTube channel. WaterSensor eco...
