Elektrische Anschlüsse
Speisung 230/400 V WS. dreiphasig (ZT5)
R-S-T
Drehstrom-Motor 230V/400V 50÷60 H Höchstleistung
U-V-W
780W
Ausgang 230V WS 25W Max.. (in Bewegung ) für Blinker
E-E1
Serielle Verbindung für den Anschluss an den PC(PC40
A-B-GND
O PC30) zweipoliges abgeschirmtes Kabel Mod. benutzen
RS235 mit Software (optional)
Anschluss durch Encoder (für den Anschluss zwischen
+ E -
dem automatischen Antrieb und der Schalttafel ein abge-
schirmtes Kabel vom Typ 2402C 22AWG benutzen)
Zyklus- oder signallampe 230V max 60 W. (über Software
E-EX
wählbar)
Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
S1-GND

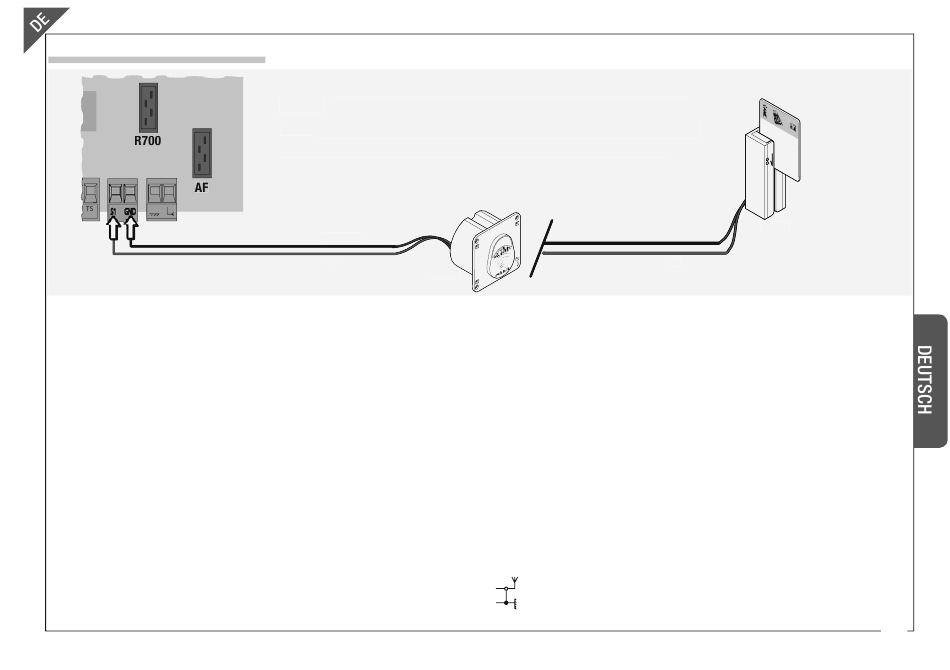

Anschluss Sensoren TSP00 (Transponder) LT001 (Durch- Anschluss Sensoren TSP00 (Transponder) LT001 (Durch-
