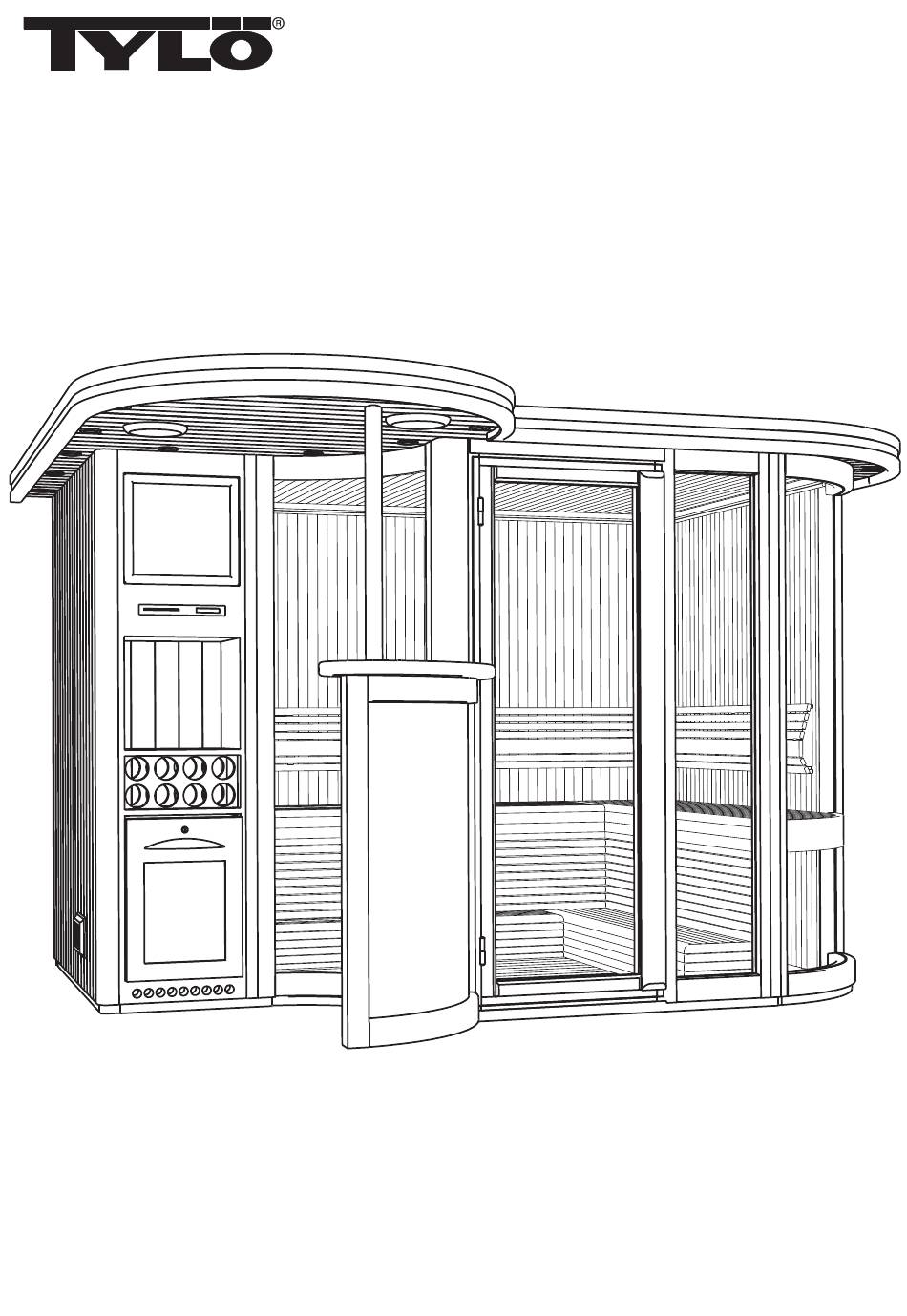

- Seite 1 Vital Vision Vital Vision sauna Manufactured by TYLÖ AB varvaregatan 6, 302 50 Halmstad, weden Tel +46-35 10 00 80, Fax +46-35 10 25 80 E-mail:Info@tylo.se, Internet:www.tylo.se Art nr.29...
- Seite 2 2269 mm 2085 mm 1950x503 mm 1480x351 mm 1495 mm 2961 mm...
- Seite 3 venska äs först igenom hela anvisningen innan du börjar montera. Förbered för ledningsdragning till aggregat och belysning. åt förpackningen vara oöppnad till dess du påbörjar uppmonteringen. Allt material måste förvaras plant liggande, svalt och torrt för att inte virket skall "slå" sig. English Please read carefully through the instructions before attempting any assembly work.
- Seite 4 530 mm 953 mm 479 mm 465 mm 963 mm...
- Seite 5 (B8x9,5) Alt. Ø3.2 Down Nach unten En bas 1363 mm 1843 mm 810 mm 450 mm 1456 mm 487 mm 499 mm 1135 mm Ø4.5 37 mm Ø4.5 Ø3.2 ägg ut golvramarna. Kontrollera diagonalmåtten och att ramen ligger plant, använd vattenpass. Är ramen inte plan, justera genom att palla upp på nödvändiga ställen under golvramen.
- Seite 6 Slå försiktigt in sektionen ordentligt på plats, använd en träklots under hammaren så undviker du skador på sponten. The sections interlock to fit snugly as shown. Tap each section gently into place, hammering against a block of wood to avoid damaging the section.
- Seite 7 (80mm) (80mm) (25mm) (80mm) (60mm)
- Seite 8 53 mm 50 mm 50 mm Gör ett urtag i panelbrädan och fixera sektionerna med ett vinkelbleck. Cut away the top of the panelled sections as shown and use a metal joining plate to fasten the sections securely together Eine Aussparung ausschneiden und die Sektionen mit einer Winkelplatte fixieren.
- Seite 9 70 mm (35 mm) 60 mm (35 mm) (35 mm) Tylö Radio...
- Seite 10 Ceiling Dach Isolervadd Insulation wadding Isolierwatte Vägg Wall Wand Cloison (40mm) brass...
- Seite 11 45x12x1060 mm 16 mm (150mm)
- Seite 12 (35 mm)
- Seite 13 460 mm 70 mm 550 mm 1450 mm (60mm) 550 mm 70 mm 550 mm...
- Seite 14 70 mm 65 mm 350 mm (60mm) Max 420 mm...
