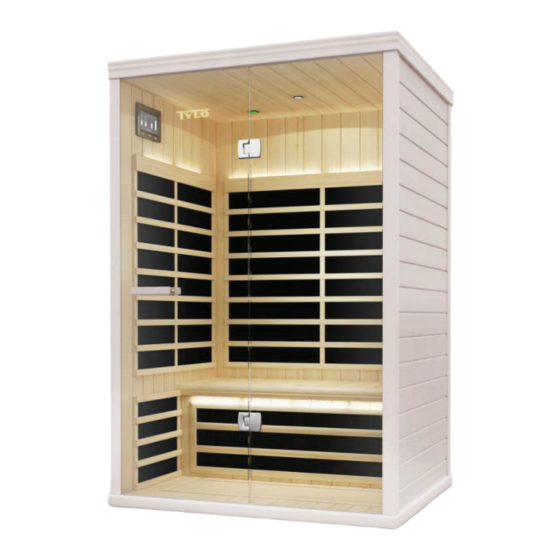

Tylo Prime+ 1210 Benutzerhandbuch
2-personen infrarot-wärmekabine
Vorschau ausblenden
Andere Handbücher für Prime+ 1210:
- Benutzerhandbuch (22 Seiten) ,
- Montageanleitung (6 Seiten) ,
- Benutzerhandbuch (132 Seiten)
Verwandte Anleitungen für Tylo Prime+ 1210
Inhaltszusammenfassung für Tylo Prime+ 1210
-
Seite 1: Inhaltsverzeichnis
121210 2-Personen Infrarot-Wärmekabine Prime+ 1210 Benutzerhandbuch Anm.: Die Kabine muss auf einer flachen, ebenen Oberfläche installiert werden. Vorsichtsmaßnahmen vor Inbetriebnahme Information zur Vormontage Elektrische Anforderungen Kabinen-Aufbau / Montage Verteilerkastenanschlüsse Hauptverteilerkasten-Anschlüsse Stromverbindungen an der Decke Bedienfeld-Instruktionen Beleuchtung: Innen/außen/Farbtherapie 11 Wartung & technischer Support... -
Seite 2: Vorsichtsmaßnahmen Vor
Vorsichtsmaßnahmen vor Inbetriebnahme: Warnung (Raum Konfiguration & Nutzung): Richtige elektrische Erdung ist erforderlich • Elektrische Anschlussdosen im Raum sind nicht zulässig • Heizelemente nicht mit Wasser in Berührung bringen • Kein Schloss oder Riegel an der Tür anbringen • Belüftungsöffnungen nicht blockieren •... -
Seite 3: Schritte Des Wärmekabinen Aufbaus
Schritte des Wärmekabinen Aufbaus: Anmerkung – es gibt insgesamt (11) Stromanschlüsse und mehrere Niederspannungsverbindungen. (7) befinden sich in der Kabine: (Rück-, linke, rechte) Wand, Bankschürze, Bankschürzen- Ventilator, Bank und Hauptnetzanschluss Zusätzliche Stromanschlüsse befinden sich auf der oberen Außenseite der Decke (1) Netzanschlusskabel für die Kabine: Stecken Sie das elektrische Hauptanschlusskabel für die Wärmekabine NICHT in die Steckdose, bevor alle Montageschritte richtig ausgeführt wurden. - Seite 4 Bodenplatte ( 1): Stellen Sie die Bodenplatte auf eine ebene Oberfläche 8-16 cm von der Wand und Karton nicht mehr als 152 cm von einer 230V-Steckdose entfernt. Positionieren Sie die Bodenplatte so, dass die Keramikfliesen / IR Bodenheizungen zur Vorderseite des Raums weisen Anm.: Stellen Sie Decke, Bankschürze und Bank bis zu den entsprechenden Schritten zur Seite.
- Seite 5 Rechte Wand ( Karton • Platzieren Sie die rechte Wand in den rechten Schlitz der Bodenplatte • Verbinden sie die Rückwand mit der rechten Wand, indem Sie die rechte Wand anheben und sie in die Halteklammer der Rückwand schieben. • Schließen Sie die elektrische Versorgung R-1 an die R-1 Verteilerdose an •...
-
Seite 6: Hauptverteilerkasten-Anschlüsse
Bankschürze ( Karton • Setzen Sie die Bankschürze zwischen den linken und rechten Wandabschnitten ein • Schließen Sie die elektrische Versorgung S-3 an die S-3 Verteilerdose an • Sichern Sie die Abdeckung der S-3 Verteilerdose mit 2 Phillips Schrauben Lassen Sie das Ventilator-Bauteil ( 1) in die Karton Haltevorrichtung der Bankschürze gleiten... - Seite 7 Bank ( Karton • Schieben Sie den Banksitz an der Rückwand hinunter ein, wobei die Verteilerdose in Ihre Richtung zeigt. • Kippen Sie die Bank wie unten gezeigt gegen die Rückwand. • Schließen Sie die elektrische S-1 Verteilerdose an den S-1 Verteilerkasten an. •...
-
Seite 8: Stromverbindungen An Der Decke
• Heben Sie die Decke an und platzieren Sie sie vorsichtig auf die vier (4) Wände, wie unten gezeigt • Anm.: Stellen Sie sicher, dass die elektrischen Anschlüsse durch die Decke gesteckt sind und nicht abgeklemmt werden, wenn Sie die Decke langsam in Position bringen •... - Seite 9 Türgriffe: Innenseite Außenseite Ihre Infrarot-Wärmekabine ist jetzt bereit für die Nutzung! ------------------------------------------------------------------------------------------------------------------------------------------------ Seite 9...
-
Seite 10: Bedienfeld-Instruktionen
Bedienfeld-Instruktionen: Hauptstrom: Drücken Sie POWER um den Raum AN (ON) oder AUS (OFF) zu stellen. Wenn es rot leuchtet, ist die Kabine AN. Wenn es weiß ist, ist die Kabine AUS. Timer-Funktionen: Drücken und halten Sie oder um die Laufzeit einzustellen. Sie können auch mit dem Finger auf dem Timer nach oben oder unten streichen, um den Timer zu stellen. -
Seite 11: Radio- Und Mp3 Player Betrieb
6. Druck – BLAU-ROT 7. Druck – BLAU-ROT-GRÜN 8. Druck – Aktiviert die volle Rotation aller o.g. 7 Farbtherapien nacheinander 9. Druck – Stellt die Farbtherapie-Funktionen AUS Anm.: Die Farbe des Lichts wird in den Wellen um das Glühlampensymbol herum dargestellt. Radio- und MP3 Player Betrieb –... -
Seite 12: Wiring Diagram
Wiring Diagram Seite 12...
