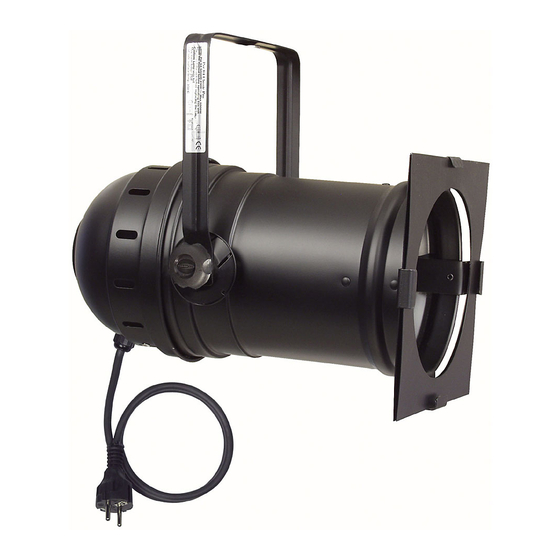

- Seite 1 HANDBUCH DEUTSCH LED Par 64 Aircraft Bestellnummer: 30745 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Par 64 Aircraft Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Übersicht ..................................7 Rückseite ..................................8 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec LED Par 64 Aircraft ● IEC-Netzkabel (1,5 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
LED Par 64 Aircraft ● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. ● Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts. - Seite 6 (Abb. Unten) installiert werden. Es wird empfohlen, den LED Par 64 Aircraft mit einer Schelle oder einer Halterung passend zu Ihren Anforderungen anzubringen. Der LED Par 64 Aircraft kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden.
-
Seite 7: Rückgabe
LED Par 64 Aircraft Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Produkts
LED Par 64 Aircraft Beschreibung des Produkts Funktionen Der LED Par 64 Aircraft von Showtec ist ein LED-Parabolscheinwerfer mit hoher Leistung und hervorragenden Effekten. ● Besonders belastbare Doppelhalterung. ● Ausgabeleistung: >100 m ● LED-Anzahl: 18 x 4W WW ● Aktualisierungsrate: 400 Hz ●... -
Seite 9: Rückseite
LED Par 64 Aircraft Rückseite Abb. 02 LCD-Display + Menü-Tasten 05) Sicherung 3 A / 250 V 06) Neutrik Powercon-Eingang, blau 3-poliger DMX-Eingang 08) 3-poliger DMX-Ausgang 09) Neutrik Powercon Ausgang, Grau Erdung HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. -
Seite 10: Installation
LED Par 64 Aircraft Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem LED Par 64 Aircraft. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Mehrere Aircrafts (Master/Slave-Steuerung)
LED Par 64 Aircraft Mehrere Aircrafts (Master/Slave-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Verbinden Sie den Aircraft mit einem 3-poligen XLR-Kabel. -
Seite 12: Mehrere Aircrafts (Dmx-Steuerung)
LED Par 64 Aircraft Mehrere Aircrafts (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). -
Seite 13: Verbinden Der Geräte
LED Par 64 Aircraft Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. -
Seite 14: Bedienfeld
LED Par 64 Aircraft Bedienfeld LCD-Display Mode-Taste Setup-Taste Up-Taste Down-Taste Abb. 04 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 15: Menü-Übersicht
LED Par 64 Aircraft Menü-Übersicht Die Versionsnummer des LED Par 64 Aircraft wird nur beim Einschalten angezeigt! Bestellnummer: 30745... -
Seite 16: Hauptmenü-Optionen
Das Gerät muss mit einem 3/5-Pin-DMX-Kabel an einen eingeschalteten DMX-Controller angeschlossen sein, um ein DMX-Signal zu empfangen. Der LED Par 64 Aircraft kann als DMX-Gerät mit ein oder zwei Kanälen betrieben werden. 1. Programm In diesem Menü können Sie den Automodus aktivieren. -
Seite 17: Musiktaktung
LED Par 64 Aircraft 4. Musiktaktung In diesem Menü können Sie die Audioempfindlichkeit einstellen. 01) Drücken Sie MODE, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü aufzurufen. 03) Drücken Sie UP/DOWN, um die Audioempfindlichkeit einzustellen. Der Einstellbereich umfasst die Werte , von geringer bis hoher Empfindlichkeit. -
Seite 18: Dimmgeschwindigkeit
LED Par 64 Aircraft 6.2 Dimmgeschwindigkeit 01) Drücken Sie im Einstellungsmenü die Tasten UP/DOWN, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Untermenü zu öffnen. 03) Sie können mit UP/DOWN zwischen „Smooth“ und „Fast“ auswählen. 6.3 LCD-Hintergrundbeleuchtung 01) Drücken Sie im Einstellungsmenü die Tasten UP/DOWN, bis das Display anzeigt. -
Seite 19: Weißabgleich
LED Par 64 Aircraft 6.5.2 Weißabgleich 04) Drücken Sie im Einstellungsmenü die Tasten UP/DOWN, bis das Display anzeigt. 05) Drücken Sie SETUP, um das Untermenü zu öffnen. 06) Stellen Sie mit UP/DOWN den gewünschten Weißabgleich ein. Der Einstellungsbereich geht von 6.5.3 Standard (Werkseinstellungen) -
Seite 20: Wartung
LED Par 64 Aircraft Wartung Der LED Par 64 Aircraft von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 21: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Aircraft an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 19 für nähere Informationen zum Auswechseln der Sicherung. - Seite 22 LED Par 64 Aircraft Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und ob die Kabel tot. angeschlossen sind. Hauptsicherung ● Ersetzen Sie die Sicherung.
-
Seite 23: Technische Daten
LED Par 64 Aircraft Technische Daten Modell: Showtec LED Par 64 Aircraft Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: Max. 85W bei Höchstleistung DMX-Verbindung: 30pcs Sicherung: 3 A/250 V Abmessungen: 430 x 275 x 280 mm (LxBxH) Gewicht: 3,44 kg Bedienung und Programmierung:... -
Seite 24: Abmessungen
LED Par 64 Aircraft Abmessungen Bestellnummer: 30745... - Seite 25 ©2019 Showtec...
