Istruzioni per l'installazione
L'installazione di questo apparecchio deve essere effettuata
esclusivamente da personale qualificato.
Verificare che i dati di targa dell'apparecchio
misura, tensione di alimentazione ausiliaria, corrente di misura, frequenza)
corrispondano a quelli effettivi della rete a cui viene
collegato lo strumento.
Nei cablaggi rispettare scrupolosamente lo schema di
inserzione; una inesattezza nei collegamenti è inevitabil-
mente causa di misure falsate o di danni allo strumento.
Collegato lo strumento, completare l'installazione con la
configurazione dell'apparecchio.
Alimentazione Ausiliaria
A
limentazione elettrica in ca o in cc necessaria per il
corretto funzionamento del dispositivo.
Verificare che la tensione di alimentazione disponibile,
corrisponda a quella indicata sulla targa dati dello
strumento
(valore di tensione ed eventuale frequenza)
Dove viene indicata una doppia tensione
lo strumento può essere alimentato con
100...300Vcc)
tensione alternata 80...265Vca o tensione continua
100...300Vcc.
In caso di alimentazione in tensione continua rispettare le
polarità indicate
20+
e
21-.
INPUT
VOLTAGE
CURRENT
2 5 8
11
1
4
7
3
12 13
11/15 10783400 WEB I cod.MF6DC420..
Connessione
TENSIONE
Gli strumenti con codice MF6DC4200X possono essere inseriti
su linee 10...300Vcc.
(tensione di
Gli strumenti con codice MF6DC4206X devono essere collegati
alla linea attraverso un adattatore e possono essere inseriti su
linee 50...1500Vcc.
CORRENTE
Entrambe le versioni sono realizzate con ingresso diretto per
correnti fino a 10A.
Per correnti superiori occorre utilizzare uno shunt con secondario
60 opp. 100 opp. 150mV.
.
(es. 80...265Vca /
F : 0,5A gG
RS 485
AUX.
SUPPLY
Rx / Tx GND
+
–
+
–
33 34 35
20
21
F
Nemo D4-Dc

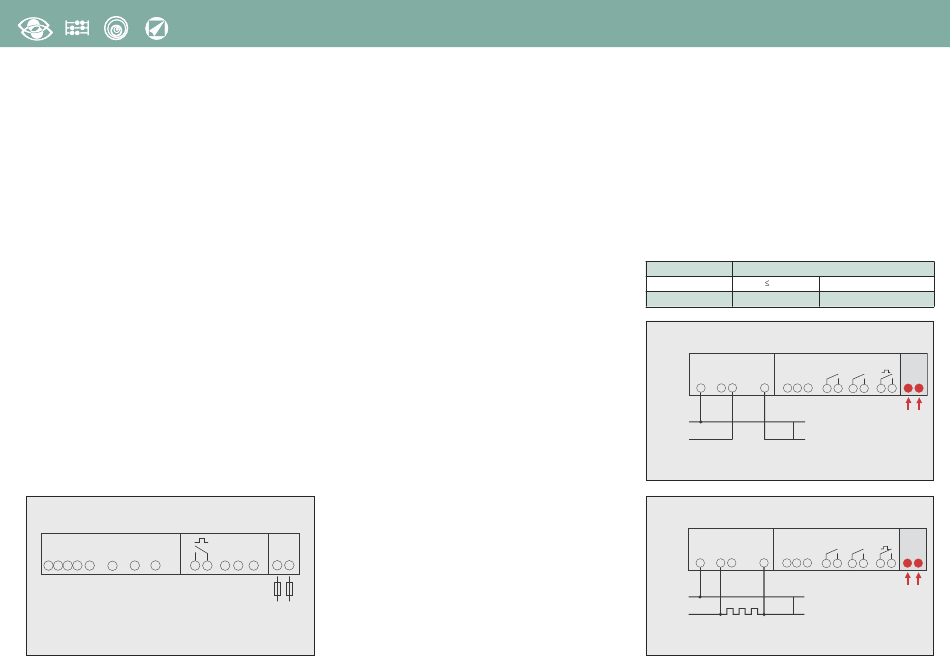

Schemi d'inserzione
MF6DC4200H - MFDC42006
10...300V cc
Tensione
Corrente
10A
Schema
S 1000/356
S 1000/356
I N P U T
RS 485
Rx / Tx GND
+
–
2
1
3
4
33 34 35
L+
LOAD
X
L-
S 1000/355
I N P U T
RS 485
Rx / Tx GND
+
–
2
3
4
1
33 34 35
8
L+
shunt
LOAD
X
L-
> 10A con shunt
S 1000/355
O U T P U T
PULSE
ALARM
AUX.
1
2
SUPPLY
+ +
– –
20
21
8
9
10 11
17 29
O U T P U T
ALARM
PULSE
AUX.
1
2
SUPPLY
+ +
– –
9
10 11
17 29
20
21
3
