Programmierung

Die Programmierung ist auf 5 Stufen geteilt, die durch 5 verschiedene numerische
Kennwörte geschützt sind. Die Programmierung erfolgt durch die
3 11 2 5 8
1 4 6 7 9
Nemo D4-Dc
Stufe 1
Kennwort = 1000
1.1 Rückstellungen
1.2 Mittelleistung-Integrationszeit
1.3 Energieimpulsausgang
1.4 Anzeigekontrast
1.5 RS485 Kommunikation
1.6 Alarme
Stufe 2
Kennwort = 2001
2.1 Stromeingang
Stufe 3
Kennwort = 4321
3.1 Eichung im Feld - Spannungseingang
Stufe 4
Kennwort = 5321
4.1 Eichung im Feld - Stromeingang
Stufe 5
Kennwort = 7321
5.1 Zurücksetzen auf die Werkseinstellungen
11/15 10783400 WEB D cod.MF6DC420..

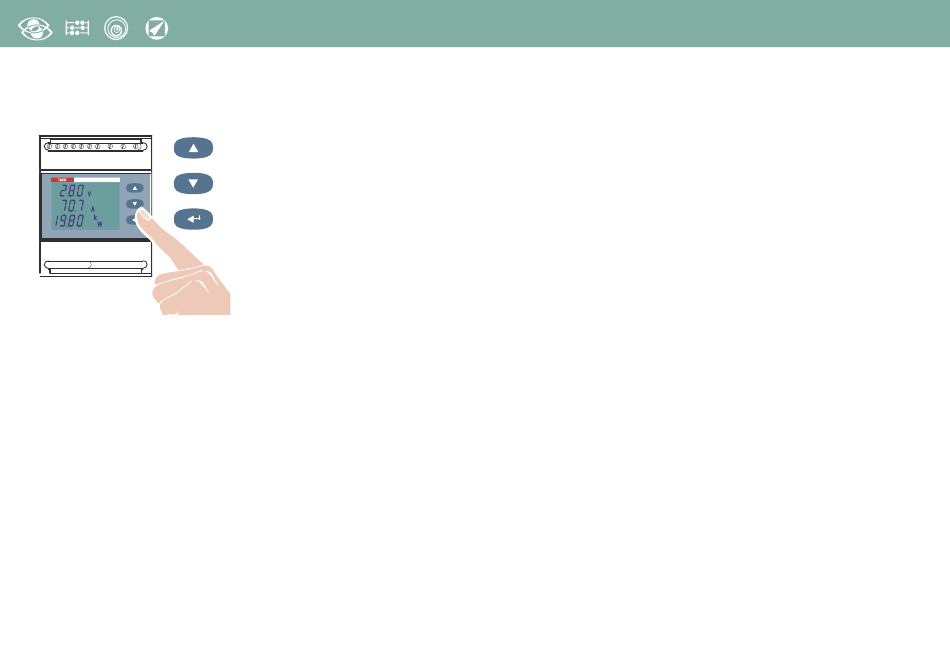

Fronttastatur, 3 Tasten
Es erhöht den eingestellten Wert
In den Seiten mit Wahl unter festen Werten blättert es die
einstellbare Werte
Bewegt den Cursor
In den Seiten mit Wahl unter festen Werten blättert es die
einstellbare Werte
Bestätigt
Programmierbare Parameter
Stufe 1 Kennwort = 1000
1.1 Rückstellungen
Durch die Tastatur ist es möglich einige Messungen rückstellen.
Beim Wählen no bleibt den berechneten Wert
Beim Wählen YES ist den berechneten Wert rückgestellt
rES PMd Rückstellung der Mittelleistungsspitze
rES tIME Rückstellung des Betriebsstundenzählers
rES Ah P Rückstellung der positiven Amperestunde
rES Ah n Rückstellung der negativen Amperestunde
1.2 Mittelleistung-Integrationszeit
PMd tIME Auswählbare Integrationszeit: 5, 8, 10, 15, 20, 30, 60minuten
1.3 Energieimpulsausgang
PULS VAL Impulsgewicht: 0,1kWh - 1kWh - 10kWh - 100kWh
PULS dUr Impulsdauer: 50 – 100 – 200 – 300ms
1.4 Anzeigekontrast
Cont Auswählbare Stufen: 1...10
1.5 RTU ModBus RS485 Kommunikation
Addr N° Adresse: 1...255
bAUd Übertragungsgeschwindigkeit: 4800 – 9600 – 19200 Bit/Sekunde
PAr Paritätsbit: nonE kein –
t.OUt Zeitsperre: 3...100ms
Normalerweise ist es ratsam 003 (3ms) einzustellen
In Abwesenheit von Kommunikation, in Verbindung mit anderen Schnittstellen,
versuchen Sie den Wert zu erhöhen.
1.6 Alarme
ALM1 Programmierung des Alarm
ALM2 Programmierung des Alarm
MEAS Zusammenfügbare Messgröße:
SIgn Polarität: POS positiv –
dot Dezimalpunkt: 000.0 – 00.00 – 0.000
UnIt Messeinheit: A/kA (Strom) – V/kV (Spannung) – kW/MW (Leistung)
VAL Schwelle: 0001...9999
tYPE Alarmtyp: max (hI) – min (LO)
rELE Relaiszustand: nO normalerweise angezogen or
hYSt Hysterese: 0...99%
tOn Einsatzverzögerung: 0...99 Sekunden
tOFF Rückstellungsverzögerung: 0...99 Sekunden
Nemo D4-Dc
EVEn even - odd odd
1
2
CUrr Strom – VOLt Spannung –
POUr Leistung – PMd Mittelleistung
nEg negative
nC normalerweise abgefallen
