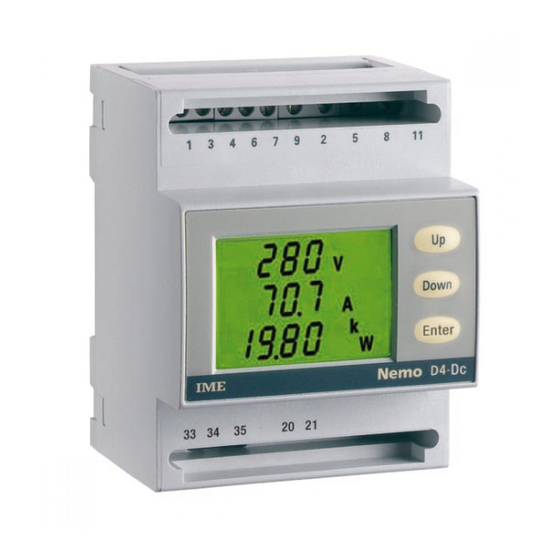

IME Nemo D4-Dc Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Nemo D4-Dc:
- Installationsanweisungen (2 Seiten) ,
- Installationsanleitung (8 Seiten)
Verwandte Anleitungen für IME Nemo D4-Dc
Inhaltszusammenfassung für IME Nemo D4-Dc
- Seite 41 Nemo D4-Dc Index Multimessung Installationsanweisungen Seite 3 Sie messen und zeigen verschiedene Größen Hilfsspannung Seite 3 gleichzeitig an Anschluss Seite 3 Anschlußbild Seite 3 - 4 Energiezählen Programmierung Sie quantifizieren den Seiten 5 - 6 Energieverbrauch Stufe 1 Kennwort = 1000 Rückstellungen...
-
Seite 42: Anschluss
Nemo D4-Dc Installationsanweisungen Anschluss Anschlußbild SPANNUNG Der Einbau dieses Gerätes muss nur von Fachkräften ausge- Die Geräte mit MF6GS4200X-Code können auf Leitungen führt. 10…300V GS geschaltet werden. Bevor das Gerät eingebaut wird, muss das Typenschild mit den tatsächlichen (Mess-Spannung, Hilfsspannung, Frequenz) Die Geräte mit MF6GS4206X-Ccode müssen an der Leitung... - Seite 43 Nemo D4-Dc Anschlußbild S 1000/370 S 1000/405 I N P U T O U T P U T I N P U T O U T P U T RS 485 ALARM AUX. RS 485 ALARM AUX. SUPPLY SUPPLY Rx / Tx GND Rx / Tx GND –...
-
Seite 44: Programmierung
Nemo D4-Dc Programmierung Programmierbare Parameter Die Programmierung ist auf 5 Stufen geteilt, die durch 5 verschiedene numerische Stufe 1 Kennwort = 1000 Kennwörte geschützt sind. Die Programmierung erfolgt durch die Fronttastatur, 3 Tasten 1.1 Rückstellungen Durch die Tastatur ist es möglich einige Messungen rückstellen. -
Seite 45: Stromeingang
Nemo D4-Dc Stufe 2 Kennwort = 2001 Stufe 1 2.1 Stromeingang Kennwort 1000 CUrr SEC Eingang: dIrE A direkter Anschluss 10A Beim gleichzeitig Drücken -Tasten, können Sie die Seite anzeigen: 60MV shunt/60mV – 100MV shunt/100mV – 150MV shunt/150mV CUrr PrIM Primär Shunt: 1…9999A... -
Seite 46: Mittelleistung-Integrationszeit
Nemo D4-Dc Rückstellungen Mittelleistung-Integrationszeit Integrationszeit: 5 - 8 - 10 - 15 - 20 - 30 - 60minuten Rückstellung der Mittelleistungsspitze ↵ ↵ wählt den Wert wählt die Auswahl (YES / no) bestätigt bestätigt Rückstellung des Betriebsstundenzählers Energieimpulsausgang Impulsgewicht: 0,1kWh - 1kWh - 10kWh - 100kWh ↵... - Seite 47 Nemo D4-Dc RTU ModBus RS485 Kommunikation Alarme Adresse N°.: 1...255 Alarm 1 Zusammenfügbare Messgröße: CUrr Strom VOLt Spannung POUr Leistung Mittelleistung erhöht den eingestellten Wert ↵ ↵ bewegt den Cursor wählt die Meßgrösse bestätigt bestätigt Polarität: Übertragungsgeschwindigkeit: 4800 – 9600 – 19200 bits/Sekunde...
- Seite 48 Nemo D4-Dc Schwelle: 0001...9999 Einsatzverzögerung: 0...99Sekunden erhöht den eingestellten Wert erhöht den eingestellten Wert ↵ ↵ bewegt den Cursor bewegt den Cursor bestätigt bestätigt Alarmtyp: Max. Min. Rückstellungverzögerung: 0...99Sekunden ↵ wählt den Alarmtyp erhöht den eingestellten Wert ↵ bestätigt bewegt den Cursor bestätigt...
- Seite 49 Nemo D4-Dc Stufe 2 Primär Shunt: 1...9999A Kennwort 2000 Beim gleichzeitig Drücken -Tasten, können Sie die Seite anzeigen: erhöht den eingestellten Wert ↵ bewegt den Cursor bestätigt ACHTUNG! Für 10A direkter Eingang wählen Primär = 0001 = 0001 erhöht den eingestellten Wert ↵...
-
Seite 50: Eichung Im Feld - Spannungseingang
Nemo D4-Dc Stufe 3 Stufe 4 Kennwort 4321 Kennwort 5321 Beim gleichzeitig Drücken -Tasten, können Sie die Seite anzeigen: Beim gleichzeitig Drücken -Tasten, können Sie die Seite anzeigen: erhöht den eingestellten Wert erhöht den eingestellten Wert ↵ ↵ bewegt den Cursor bewegt den Cursor bestätigt... -
Seite 51: Speicherung Der Eingestellten Parameter
Nemo D4-Dc Stufe 5 Werkeinstellung Kennwort 1000 Kennwort 7321 Mittelleistung-Integrationszeit Beim gleichzeitig Drücken -Tasten, können Sie die Seite anzeigen: Integrationszeit: 15min Energieimpulsausgang Impulsgewicht: 000.1kWh Impulsdauer: 0100ms Anzeigekontrast Auswählbare Stufen: 010 RS485 Adresse: 255 Geschwindigkeit: 9600 bit/s Parität: nonE erhöht den eingestellten Wert ↵... - Seite 52 Nemo D4-Dc Anzeige Anzeigeseiten sind verfügbar durch die Tasten Spannung Strom Leistung Mittelleistung Mittelleistungsspitze Betriebsstunden Betriebsminuten Positive Energie Negative Energie Positive Amperestunden Negative Amperestunden 11/15 10783400 WEB D cod.MF6DC420..
