Inhaltszusammenfassung für IME Conto D4-Pd
-
Seite 32: Energiezählen
Conto D4-Pd Index Anschlußbild Seite 3 Installationsanweisungen Seite 3 Energiezählen Frontteilbeschreibung Seite 4 Sie quantifizieren den Energieverbrauch Programmierung Seite 4 Programmierbare Parameter 1 CodE Seite 5 Kommunikation 2 ModE Seite 5 Sie teilen die 3 tiME Seite 5 Fernmessungen mit... -
Seite 33: Anschlußbild
Conto D4-Pd Installationsanweisungen Anschlußbild AUSGÄNGE Das Gerät kann für Einphasen- oder Drehstromleitungsanschluss (3 oder 4 Auf die Schemas sind immer die Konfigurationen mit Impulsausgang und Der Einbau dieses Gerätes muss nur von Fachkräften Leitungen) benutzt werden. RS485 Kommunikation angezeigt. ausgeführt. -

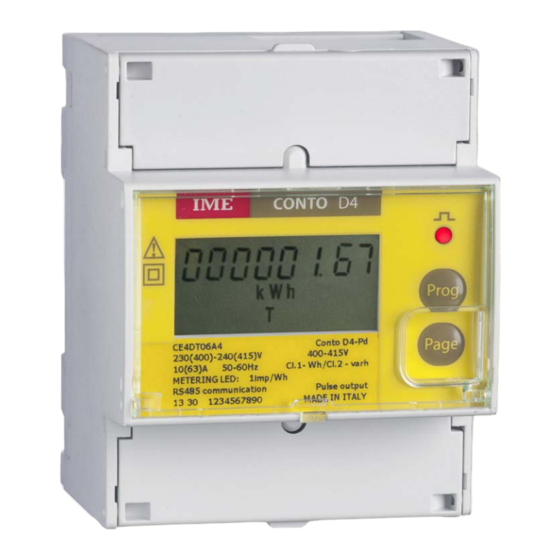

Seite 34: Frontteilbeschreibung
Conto D4-Pd Frontteilbeschreibung Typenschild Es zeigt die technische Kenndaten des Zählers CE4DT06A4 Conto D4-Pd 230(400) - 240(415)V 400-415V 10(63)A 50-60Hz Cl.1-Wh/Cl.2-varh Metrologische LED Metering LED: 1imp / Wh RS485 communication Anzeige Tastatur 15 37 3507200002 MADE IN ITALY Typenschild Produktscode... -
Seite 35: Programmierbare Parameter
Conto D4-Pd Programmierbare Parameter 3 tiME Integrationszeit Rechnung mittlere Leistung Auswählbare Werte: 5 – 8 – 10 – 15 – 20 – 30 – 60 Minuten 1 CodE Zugriffkennwort wählt das Wert Page Halten gleichzeitig die 2 Tasten gedrückt, bis die folgende Seite: erhöht/ sinkt den eingestellten Wert... -
Seite 36: Betriebsstundenzähler
Conto D4-Pd 5 Energieimpulsausgang 6 Betribsstundenzähler (wo vorgesehen) PLSt Vereinigte Energie Dreiphasige Werkleistungschwelle, für Zählungsstart Auswählbare Werte: ACt (Wirkenergie) – rEA (Blindenergie) Programmierbarer Werte: 0,4...50%Pn Pn = dreiphasige Wirkleistung (auf 400V 10A = 6900W bezogen) wählt die Energie Page erhöht/ sinkt den eingestellten Wert Prog rückt den Cursor... -
Seite 37: Rückstellbare Parameter
Conto D4-Pd Rückstellbare Parameter Rückstellbare Parameter Teil- und Gesamtenergie Energiezählung mit Doppeltarif Während der Anzeige ist es möglich, durch die Tastatur, einige Parameter rückstellen. Während der Anzeige ist es möglich, durch die Tastatur, einige Parameter rückstellen. Teilwirkenergie Wirkleistungsmittelwert Max. Tarif 1 Teilblindenergie Wirkleistungsmittelwert Max. -
Seite 38: R Verkettete Spannung
Conto D4-Pd Anzeige Teil- und Gesamtenergie 8000 00065800 k W h Strom L1 Totalwirkenergie 4500 00055800 v a r h Strom L2 Totalblindenergie 6000 0003 5000 Strom L3 k W h Teilwirkenergie 2 4000 00025000 Verkettete Spannung L1-L2 v a r h... - Seite 39 Conto D4-Pd Anzeige Energiezählung mit Doppeltarif 8000 00065800 k W h Strom L1 Wirkenergie Tarif 1 4500 00055800 v a r h Strom L2 Blindenergie Tarif 1 6000 0003 5000 Strom L3 k W h Wirkenergie Tarif 2 2 4000...
-
Seite 40: Werkeinstellung
Conto D4-Pd Werkeinstellung Vernetzung Code: 1000 ModE: Letzter vernetzter Conto D4-Pt tIME: 15min. bAUd:9600 Addr: PAr: nonE PLSt: PLSU:10Wh PLSd: 100msec thr: 0,4% rRth: RS 485 RS 485 RS 485 Rx / Tx GND Rx / Tx GND Rx / Tx GND...
