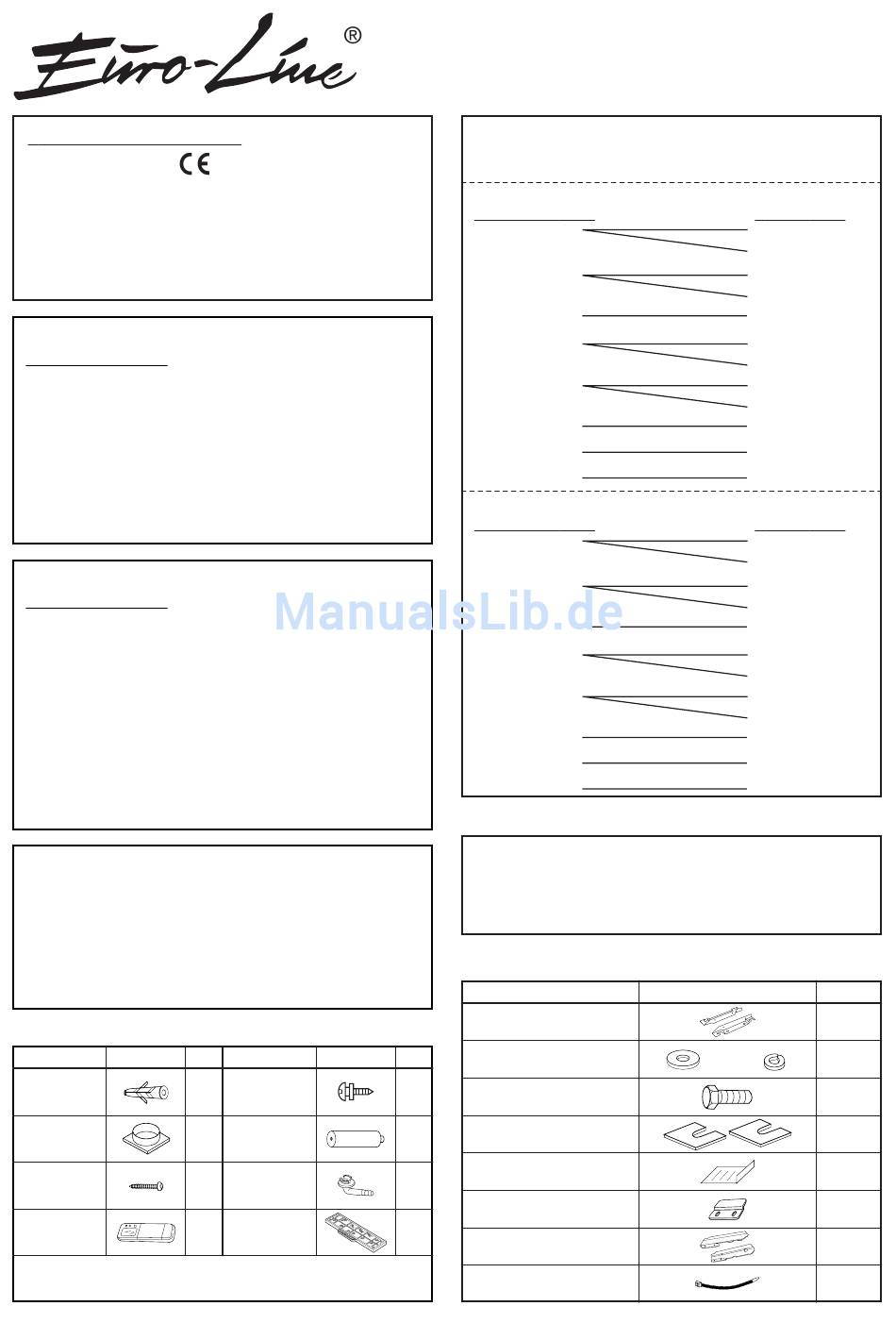

KONFORMITÄTSERKLÄRUNG
Dieses Produkt ist mit
es den folgenden Richtlinien entspricht:
– Niederspannungsrichtilinie 73/23 EWG und 93/68 EWG.
– Elektromagnetische Verträglichkeit 89/336 EWG, 92/31
EWG und 93/68 EWG.
Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung
auch nur von Teilen der Bedienungsanleitung und der
Installatinsanweisungen wird diese Erklärung ungültig.
NUR KÜHLUNG MODELLE R407C
BETRIEBSBEREICH
í Maximumbedingungen
Außentemperatur
Raumtemperatur
í Minimumbedingungen
Außentemperatur
Raumtemperatur
í Modellname AExxxSCL
** : 43°C T.K.
** : –15°C T.K.
WÄRMEPUMPE MODELLE R407C
BETRIEBSBEREICH
í Kühlbetrieb bei Maximumbedingungen
Außentemperatur
Raumtemperatur
í Kühlbetrieb bei Minimumbedingungen
Außentemperatur
Raumtemperatur
í Heizbetrieb bei Maximumbedingungen
Außentemperatur
Raumtemperatur
í Heizbetrieb bei Minimumbedingungen
Außentemperatur
Für die Installation notwendige Erzeugnisse (nicht mitgeliefert)
1. Standardschraubenzieher
2. Kreuzschraubenzieher
3. Abisoliermesser
4. Meßband
5. Wasserwaage
6. Hohlfräser-Spitze
7. Bügelsäge
8. Bohrer ø 5
MITGELIEFERTES ZUBEHÖR
TELLE ABBILDUNG
DÜBEL
PLASTIKAB-
DECKUNG
SELBSTSCHNEIDENDE
GEWINDESCHRAUBE
FERNBEDIENUNG
*
Nur für Wärmepumpe Modelle.
L Nur für AW5/FC Modelle.
-Zeichen gekennzeichnet, weil
: 43°C T.K.*
: 32°C T.K. / 23°C F.K.
: 19°C T.K.**
: 19°C T.K. / 14°C F.K.
: 43°C T.K.
: 32°C T.K. / 23°C F.K.
: 19°C T.K.
: 19°C T.K. / 14°C F.K.
: 22°C T.K. / 17°C F.K.
: 25°C T.K.
: –8°C T.K. / –9°C F.K.
19. Hammer
10. Bohrmaschine
11. Rohrabschneider
12. Bördelgerät
13. Drehmomentenschlüssel
14. Verstellbarer Schraubenschlüssel
15. Abgratzwerkzeug
MEN. TELLE ABBILDUNG
7
SCHRAUBE FÜR
oder
FERNBEDIENUNG
4
AAA ALKALINE
1
BATTERIE
6
oder
BOGENROHR
*
3
SAUBERLUFT-
1
L
FILTER
INSTALLATIONSANLEITUNGEN
- Zweirohrsystem-Klimaanlage -
Modellkombinationen
Innenraum- und Außengeräte sollen nur wie in der folgenden
Liste miteinander verbunden werden.
NUR KÜHLUNG MODELLE R407C
Innenraumgeräte
AWR218CLE
AWR222CLE
FC512CL
FC218CLE
FC222CLE
AWR508CL
AWR509CL
AWR512CL
WÄRMEPUMPE MODELLE R407C
Innenraumgeräte
AWR318HLE
AWR322HLE
FC512HL
FC318HLE
FC322HLE
AWR508HL
AWR509HL
AWR512HL
Stromversorgung:
* 220 - 240 V ~ 50 Hz
* 380 - 400 V - 3N ~ 50 Hz
MITGELIEFERTES ZUBEHÖR MODELL FCXXX
TELLE
TRAGBÜGEL
SCHEIBE- FEDERSCHEIBE
MEN.
1
SCHRAUBENBOLZ
BESONDERE SCHEIBE
2
SCHABLONE
1
BÜGEL
2
SEITENWAND
(RECHTS UND LINKS)
SCHELLE
1
Außengeräte
AER218SC
AER218SCL3*
AER222SC
AER222SC3*
AER512SCL
AER218SC
AER218SCL3*
AER222SC
AER222SC3*
AER507SCL
AER509SCL
AER512SCL
Außengeräte
AER318SH
AER318SH3*
AER322SH
AER322SH3*
AER512SH
AER318SH
AER318SH3*
AER322SH
AER322SH3*
AER507SH
AER509SH
AER512SH
ABBILDUNG MENGE
2
4
4
4
1
1
2
1
