PT WA-200 | WA-101 | LPA-200 Pistola Automática
Monte a pistola no suporte de fixação, direcione o jacto de pintura e bloqueie a pistola na
1.
posição correcta, mediante o parafuso de fixação.
Conecte solidamente a tubulação de ar de atomização ao lado ar com a sigla CAP e a
2.
tubulação de ar de funcionamento ao lado de ar com a sigla CYL.
Conecte solidamente o tubo material ao conector do produto.
3.
Alimente a pistola automática com detergente compatível e pulverize para limpar as
4.
passagens da tinta.
Alimente a pistola automática com a tinta, verifique a pulverização e regule o volume do ar,
5.
a vazão do material e o leque, conforme as exigências.

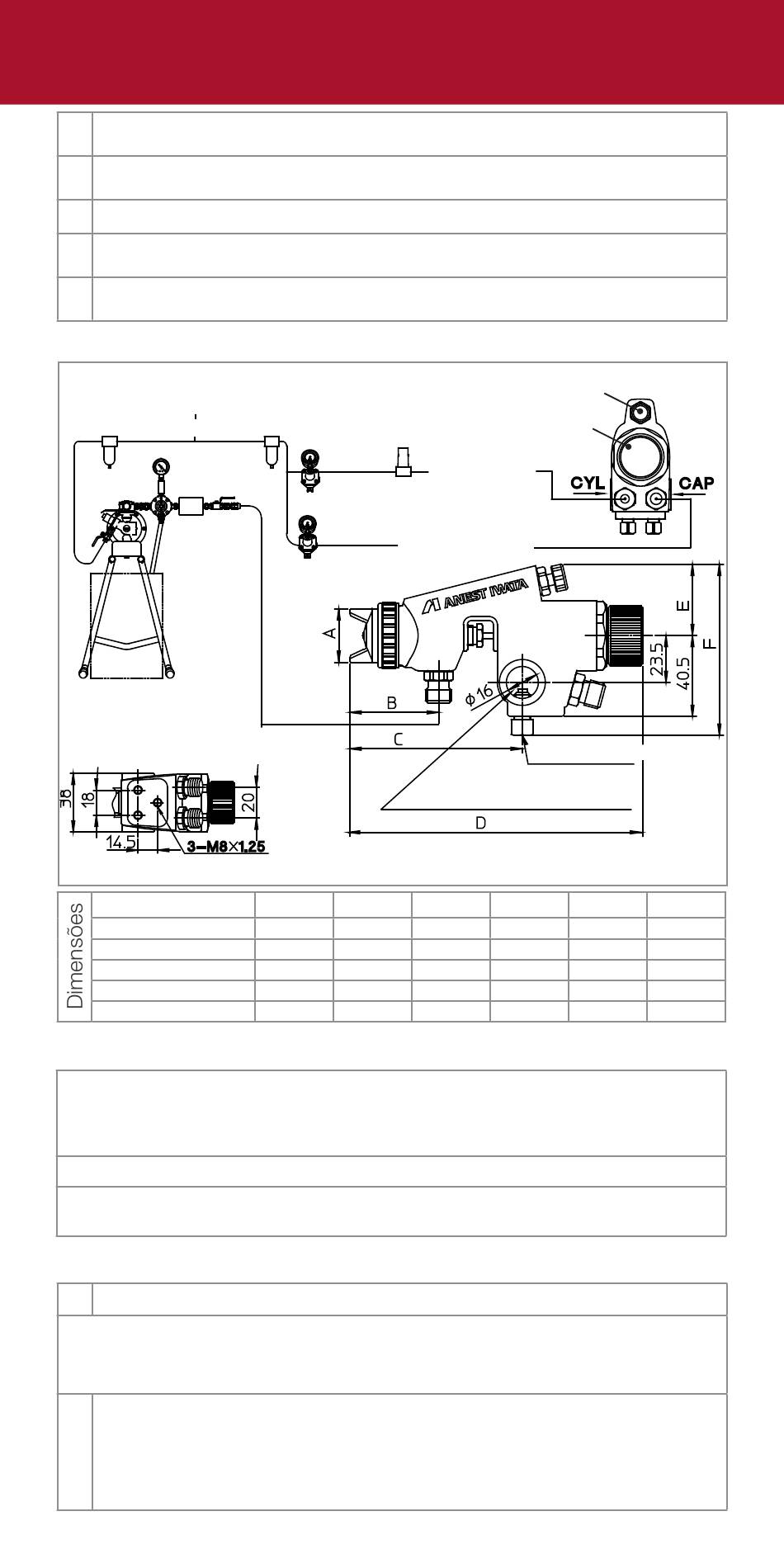

3.1 CONEXÃO DO TUBO DE AR E DA TINTA
Compressor
Filtro de ar Secador de ar Filtro de ar
Contador
de litros
Bomba
Parafuso de fixação
MODELOS
WA-200
WA-200 WB
WA-101
WA-101R
LPA-200
3.2 SUBSTITUINDO ACOPLAMENTOS RÁPIDOS OPCIONAIS
Remova o conexão do ar de atomização e o conexão do ar de funcionamento do corpo da pisto-
la. Substitua o conexão do ar de atomização marcado CAP com o acoplamento rápido para
tubulação ø 8 mm (diâmetro externo) e o conexão do ar de funcionamento marcado CYL com o
acoplamento rápido para tubulação ø 6 mm (diâmetro externo).
SEMPRE certifique-se de fixar firmemente os acoplamentos rápidos ao corpo da pistola.
IMPORTANTE: Ao usar um tubo de ar longo 12 m (39,4 pés), seu diâmetro interno deve
ser de pelo menos 8 mm (0,315), para atomizar em 7.0 bar (10 PSI) no espalhador.

4. COMO OPERAR

Regule a pressão do ar de funcionamento (CYL) entre 3 e 4 bares (43~57 PSI).
1.
NOTA: O diâmetro interno da válvula solenóide de três vias deveria medir no mínimo ø 4
mm (0.157 in) e o comprimento do tubo de ar de funcionamento não deveria ser maior de
10 m (32.8 ft) e ter um diâmetro interno maior de ø 6 mm (0.236 in) para evitar atrasos
durante as operações e defeitos nas aplicações.
A pressão de atomização do ar varia de acordo com as aplicações. Para ajustá-lo, é neces-
sário manter pressionado o pistão com o ajuste do leque completamente aberto e registrá-lo
de acordo com as indicações na tabela de especificações técnicas.
2.
Somente no caso de a pistola LPA 200 HVLP, será necessário seguir a indicação da pressão
de ar recebida para obter uma pressão de atomização de 0,7 (10 PSI) dentro do bico de ar.
28
Válvula solenóide
de três vias
Regulador de ar
Regulador de ar
Conexão produto
A B
30.5 47.5
30.5 47.5
27 44.5
27 37.5
30.5 47.5
Regulagem do leque
Regulagem
do produto
(CYL) AR DE
FUNCIONAMENTO
(CAP) AR DE
ATOMIZAÇÃO
Parafuso de fixação
Furo de fixação
C D
89 148.5
89 148.5
85.5 147
79 140.5
89 148.5
E F
36 86
36 86
36 86
35 85
36 86
