FR WA-200 | WA-101 | LPA-200 Pistolet Automatique
Fixer le pistolet à l'étrier de fixation, diriger le jet de pulvérisation et bloquer le pistolet dans
1.
la position correcte au moyen du boulon de fixation.
Raccorder fermement le tuyau de l'air d'atomisation au côté d'air marqué CAP et le tuyau
2.
de l'air de fonctionnement au côté d'air marqué CYL.
3. Raccorder solidement le tuyau peinture au raccord produit du pistolet.
Alimenter le pistolet automatique avec du détergent et pulvériser pour nettoyer les
4.
passages du produit.
Alimenter le pistolet automatique avec la peinture, vérifier la pulvérisation et régler le volume
5.
de l'air, le débit du produit et le jet selon vos nécessités.

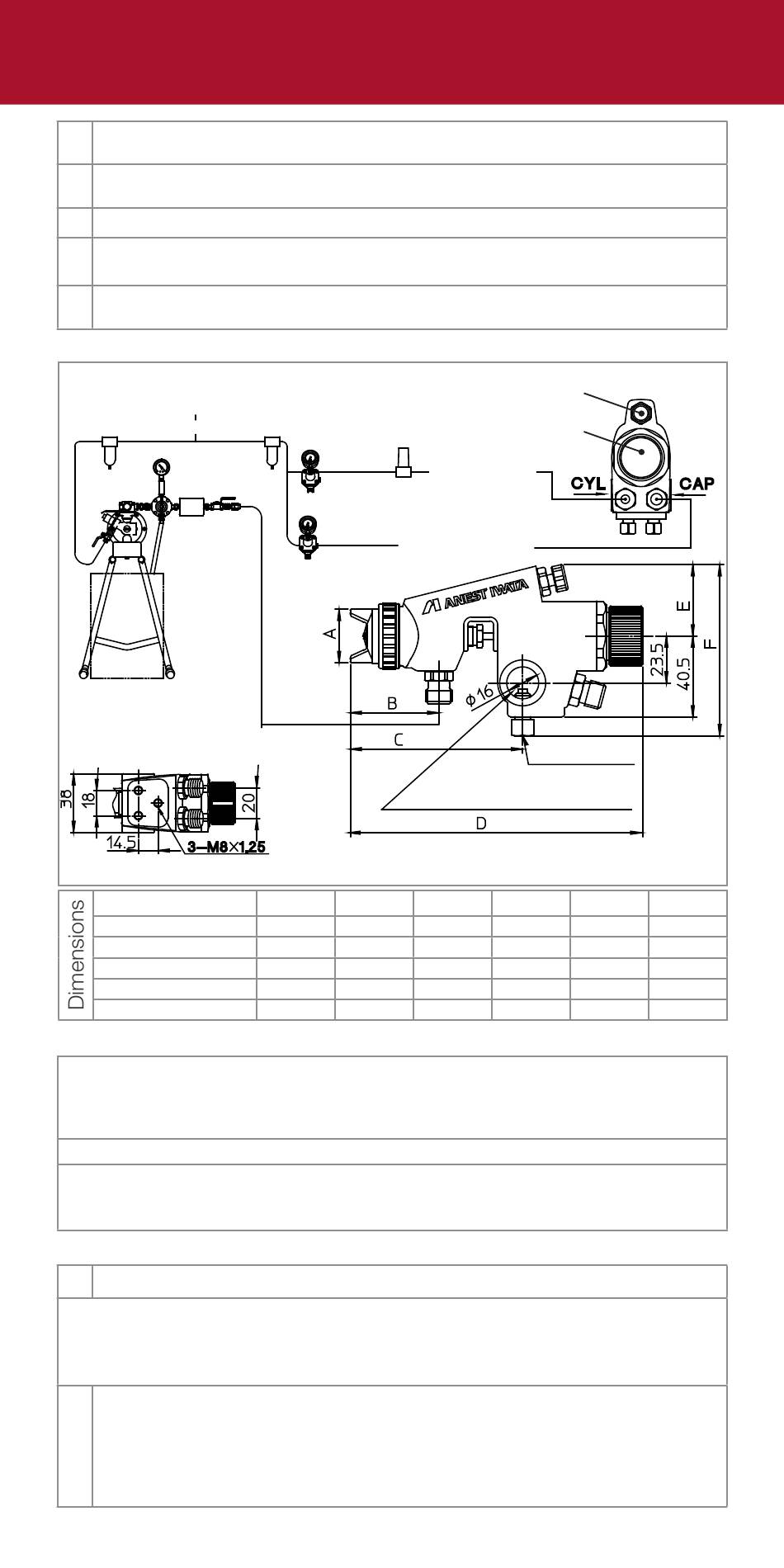

3.1 CONNEXION DU TUYAU D'AIR ET DE TUYAU PEINTURE
Compresseur
Filtre d'air Sécheur
Débimètre
Pompe
Vis de fixation
MODÈLES
WA-200
WA-200 WB
WA-101
WA-101R
LPA-200
3.2 REMPLACEMENT DES RACCORDS RAPIDES OPTIONNELS
Retirer du corp du pistolet, le raccord d'air pour l'atomisation et le raccord d'air pour le fonction-
nement. Remplacer le raccord d'air pour l'atomisation (marqué CAP) avec le raccord rapide pour
les tuyaux ø 8 mm et le raccord d'air de fonctionnement (marqué CYL) avec le raccord rapide
pour les tuyaux ø 6 mm.
S'assurer TOUJOURS de connecter fermement les raccords rapides au corps du pistolet.
IMPORTANT: Lorsque on utilise un tuyau d'air de 12 m (39,4 pieds), son diamètre interne
doit être d'au moins 8 mm (0,315), afin de pulvériser à 7,0 bar (10 PSI) dans le chapeau
d'air.
4. COMMENT PROCÉDER
1. Régler la pression de l'air de fonctionnement (CYL) entre 3 et 4 bar (43 ~ 57 PSI).
REMARQUE: Le diamètre intérne de la vanne à solénoïde à trois voies doit mesurer au
moins ø 4 mm (0,157 in) et la longueur du tuyau d'air ne doit pas dépasser 10 m (32,8 ft)
et avoir un diamètre interne supérieur à ø 6 mm (0,236 in) pour éviter des retards pendant
les opérations et des défauts dans les applications.
La pression d'air de pulvérisation change en fonction des applications. Pour la régler, tirez le
piston du pistolet avec le réglage du jet complètement ouvert et enregistrer conformément
aux indications du tableau des spécifications techniques. Seulement dans le cas du pistolet
2.
LPA-200, car il est un pistolet HVLP, il sera nécessaire de suivre l'indication de la pression
d'air d'entrée pour obtenir une pression d'atomisation de 0,7 bar (10 PSI) à l'intérieur du
chapeau d'air.
16
Vanne à solénoïde
Filtre d'air
à 3 voies
Régulateur d'air
Régulateur d'air
Raccord produit
A B
30.5 47.5
30.5 47.5
27 44.5
27 37.5
30.5 47.5
Réglage du jet
Réglage produit
(CYL) AIR DE
FONCTIONNEMENT
(CAP)
AIR D'ATOMISATION
Vis de fixation
Trou de fixation
C D
89 148.5
89 148.5
85.5 147
79 140.5
89 148.5
E F
36 86
36 86
36 86
35 85
36 86
