Licht-Management

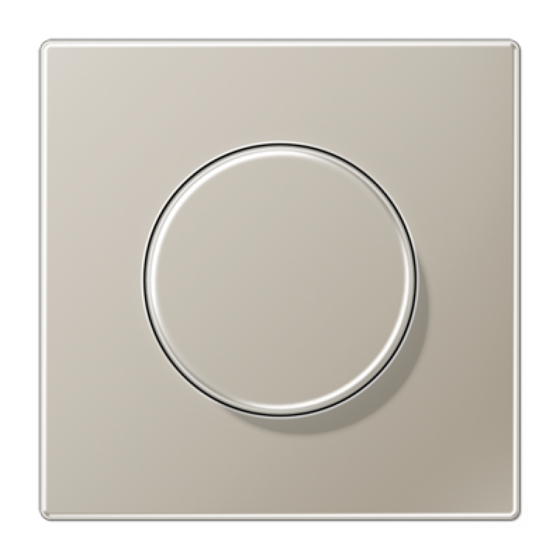

Elektronisches Potentiometer
Elektronisches Potentiometer Schaltfunktion
Art.-Nr.: 240-10
Elektronisches Potentiometer Tastfunktion
Art.-Nr.: 240-31
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

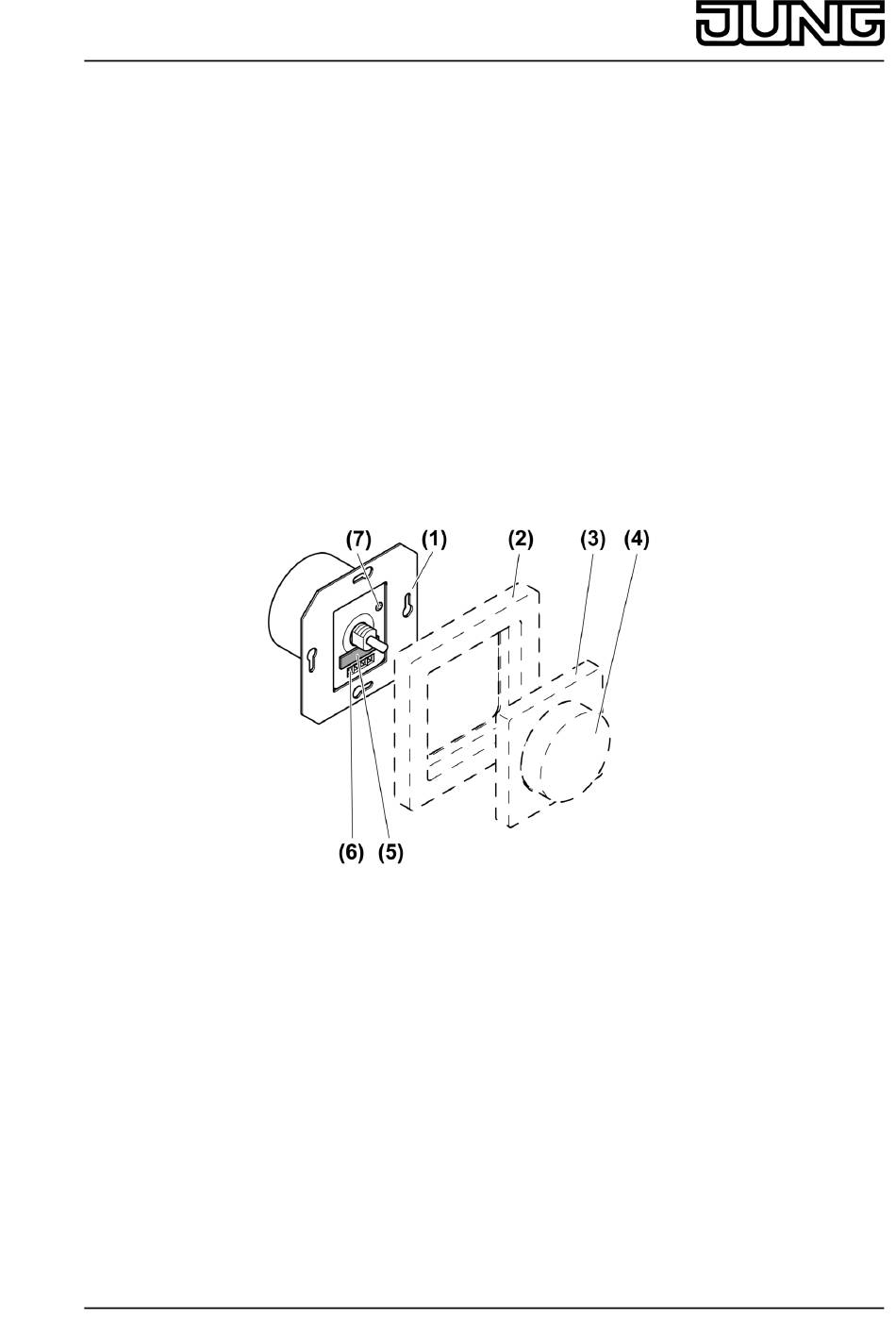

2 Geräteaufbau
(1) Elektronisches Potentiometer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Sicherungshalter
(6) Schraubklemmen
(7) Einsteller
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten und Helligkeitseinstellung für Lampen mit Betriebsgeräten mit 1-10 V Schnittstelle
-
Montage in Gerätedose nach DIN 49073
32540753
J:0082540753
Bild 1: Geräteaufbau
1/5
29.06.2012
Werbung
Verwandte Anleitungen für Jung 240-10
Inhaltszusammenfassung für Jung 240-10
- Seite 1 Licht-Management Elektronisches Potentiometer Elektronisches Potentiometer Schaltfunktion Art.-Nr.: 240-10 Elektronisches Potentiometer Tastfunktion Art.-Nr.: 240-31 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
- Seite 2 Licht-Management Elektronisches Potentiometer Produkteigenschaften Potentiometer mit Schaltfunktion zum direkten Schalten von ohmschen oder induktiven Lasten Potentiometer mit Tastfunktion nur in Verbindung mit Stromstoßschalter Grundhelligkeit einstellbar Beim Potentiometer mit Tastfunktion ist das Schalten über Nebenstellen möglich Schutz der 1-10 V Schnittstelle bei Falschanschluss durch integrierte Feinsicherung 4 Bedienung Elektronische Vorschalt-Geräte ein- oder ausschalten Einstellknopf drücken.
- Seite 3 Licht-Management Elektronisches Potentiometer Bild 3: Anschlussplan Potentiometer mit Schaltfunktion und Schütz Bild 4: Anschlussplan Potentiometer mit Tastfunktion 32540753 29.06.2012 J:0082540753...
- Seite 4 Licht-Management Elektronisches Potentiometer Bild 5: Anschlussplan Potentiometer mit Tastfunktion und Nebenstelle (1) Elekronisches Potentiometer (8) Lampen-Betriebsgerät mit 1-10 V Schnittstelle, EVG (9) Nebenstelle, Installationstaster i Steuerleitung: Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für 250 V Leitungen, Steuerspannung basisisoliert. Steuerleitung und Lastleitung dürfen in einer gemeinsamen Leitung verlegt werden, z.
- Seite 5 Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unser Service Center. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04...
