ELEKTRONISCHE WIRKUNGSWEISE
Der Ventilator mit dem Timer T wird nach dem Anlegen der Steuerspannung auf die Eingangsklemme LT (ST) von einem
externen Schalter gestartet, z.B. Lichtschalter. Nach Trennung der Steuerspannung setzt der Ventilator den Betrieb für die
eingestellte Nachlaufzeit von 2 bis 30 Minuten fort.
Die Modell VT ist mit einem eingebauten Schnurschalter ein- und ausgeschaltet.
Der Ventilator mit dem Timer T1: nach dem Ausschalten des Schalters, z. B. Lichtschalters, schaltet der Ventilator ein, im
Laufe von eingestelltem Zeitraum der Einschaltverzögerung, von 0 bis 2 Minuten. Nach dem Ausschalten des Schalters läuft
der Ventilator weiter, im Laufe von eingestelltem Zeitraum des Nachlaufschalters, von 2 bis 30 Minuten.
Der Ventilator mit dem Timer und Feuchtesensor TH wird nach dem Anlegen der Steuerspannung auf die
Eingangsklemme LT, durch Einschalten des Schnurschalters (für das Modell VTH) oder beim Überschreiten des eingestellten
Feuchtesollwerts H von ~60 % bis ~90 % gestartet.
Nach Trennung der Steuerspannung (Ausschalten des Schnurschalters für das Modell VTH) oder bei Absinken des
Feuchtesollwerts H setzt der Ventilator den Betrieb für die eingestellte Nachlaufzeit von 2 bis 30 Minuten fort.
Drehen Sie zur Einstellung des Feuchtesollwerts den Drehknopf des Potentiometers bis zur Position H
(90 %).
max
Drehen Sie zur Einstellung der Nachlaufzeit den Drehknopf des Potentiometers T im Uhrzeigersinn, um die Nachlaufdauer
zu erhöhen und entgegen dem Uhrzeigersinn, um diese entsprechend zu reduzieren.
Drehen Sie zur Einstellung des Feuchtesollwerts den Drehknopf des Potentiometers H im Uhrzeigersinn, um die
Einschaltfeuchte zu erhöhen und entgegen dem Uhrzeigersinn, um diese entsprechend zu reduzieren.
WARNUNG! Die Steuerplatine des Timers steht unter Netzspannung! Der Ventilator ist vor allen
Einstellungsarbeiten vom Stromnetz zu trennen! Ein Kunststoffschraubenzieher zur Einstellung
der Ventilatorparameter ist im Lieferumfang enthalten. Verwenden Sie diesen zur Einstellung der
Einschaltdauer,Nachlaufzeit oder Einschaltfeuchte.

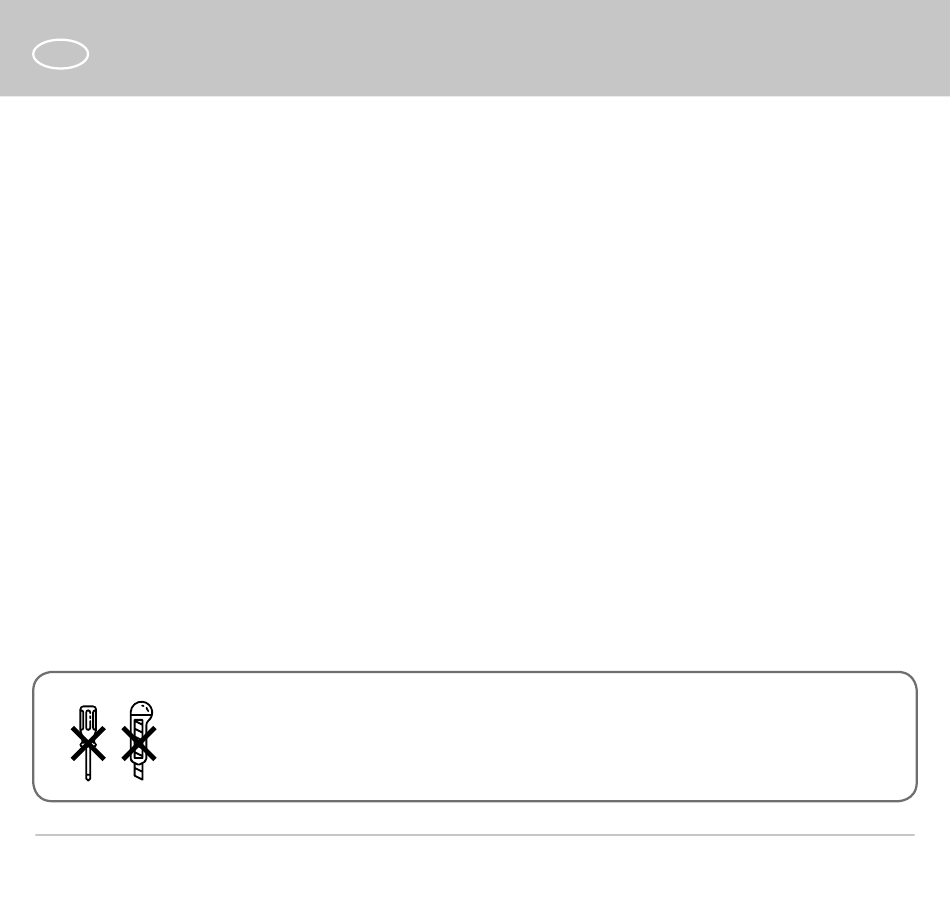

VERWENDEN SIE KEINE METALLSCHRAUBENZIEHER, MESSER ODER ANDERE SCHARFE
GEGENSTÄNDE, UM DIE STEUERPLATINE NICHT ZU BESCHÄDIGEN.
10
