- Seite 1 Simple AXIALVENTILATOR Betriebsanleitung www.ventilation-system.com...
- Seite 2 INHALT Lieferumfang ................................................. 7 Kurzbeschreibung .............................................. 7 Betriebsvorschriften ............................................7 Bezeichnungsschlüssel ..........................................8 Montage und Betriebsvorbereitung ...................................... 9 Elektronische Wirkungsweise........................................10 Wartungshinweise ............................................. 11 Lagerungs- und Transportvorschriften ....................................11 Produktabsatz ............................................... 11 Herstellergarantie ............................................... 12 DAS GERÄT DARF NICHT VON KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN (EINSCHLIESSLICH KINDERN) BEDIENT WERDEN.
- Seite 3 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts Simple und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen.
- Seite 4 ERFÜLLEN SIE DIE VORLIEGENDEN BETRIEBSANFORDERUNGEN, UM EINE ORDNUNGSGEMÄßE FUNKTION UND EINE LANGE LEBENSDAUER DES VENTILATORS SICHERZUSTELLEN. Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen.
- Seite 5 Bei der Montage darauf achten, dass das Gehäuse nicht deformiert wird! Eine Gehäusedeformation kann zu Blockierung des Motors und lauten Geräuschen führen. Unsachgemäße Verwendung, unberechtigte Änderungs- und Nacharbeiten sowie Modifizierungen am Gerät sind untersagt. Das Gerät darf keiner Witterung (Regen, Sonne usw.) ausgesetzt werden.
- Seite 6 technische Entwicklungen umzusetzen, behält sich das Unternehmen das Recht vor, jederzeit Änderungen in der Bauweise, den technischen Eigenschaften und dem Lieferumfang des Gerätes vorzunehmen. Das Gerät nie mit nassen oder feuchten Händen anfassen! Das Gerät nie barfuß anfassen! WARNUNG! Das Gerät muss in einem Abstand von mindestens 2,3 m vom Boden installiert werden.

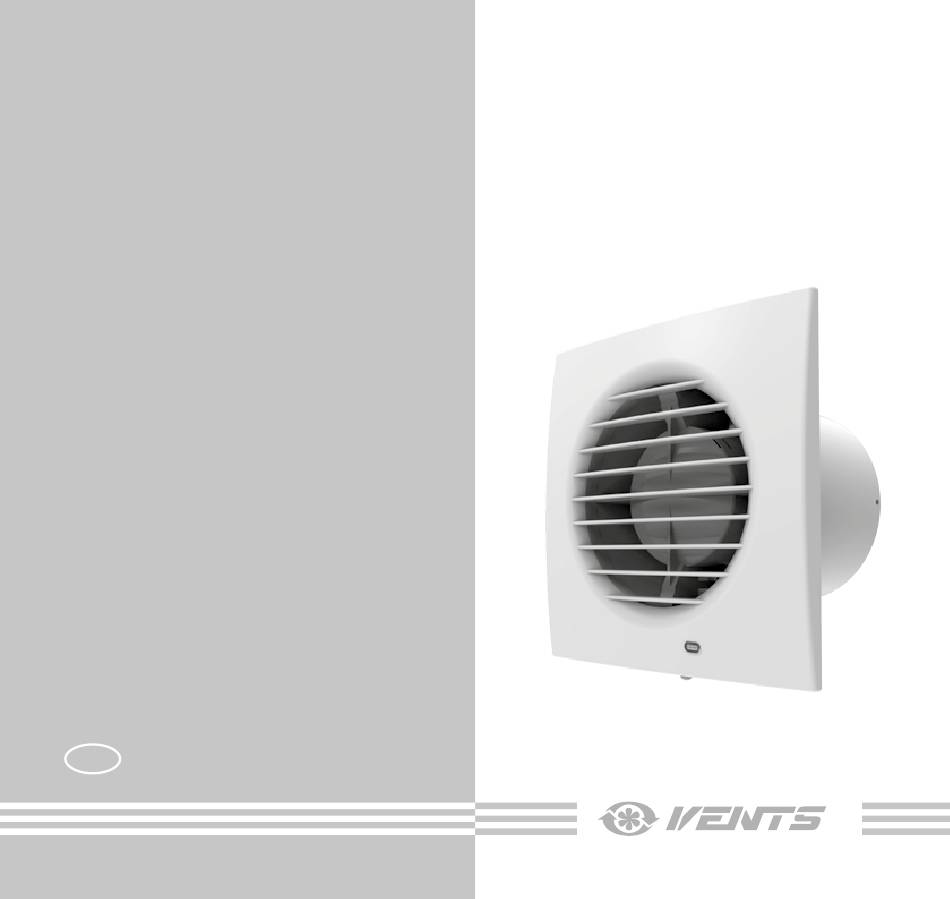

- Seite 7 LIEFERUMFANG Ventilator: 1 Stk. Schrauben und Dübel: 4 Stk. Schraubenzieher aus Kunststoff (nur für Modelle mit Timer): 1 Stk. Betriebsanleitung: 1 Stk. Verpackungskarton: 1 Stk. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axialventilator zur Entlüftung von kleinen bis mittelgroßen Wohnräumen.
- Seite 8 BEZEICHNUNGSSCHLÜSSEL 100 Simple- I V K Q __ Andere Netzparameter als 220 V/50 Hz _: standardmäßig 220-240 V/50 Hz (XV/YHz): wobei X: Versorgungsspannung, Y: Frequenz Motor- und Laufradausführungen: L: kugelgelagerter Motor Turbo: Hochleistungsmotor Q: mit reduziertem Geräuschpegel Q1: mit reduziertem Geräuschpegel und hoher Leistung 12: Niederspannungsmotor 12 V/50 Hz Ausführungen:...
- Seite 9 MONTAGE UND BETRIEBSVORBEREITUNG Der Ventilator ist für die Decken- oder Wandmontage mit Entlüftung in einen Lüftungsschacht oder in ein Lüftungsrohr mit entsprechendem Durchmesser ausgelegt (Abb. 2). Montageschritte: Schritt 1. Trennen Sie das Gerät von der Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist (Abb. 3). Schritt 2.
- Seite 10 ELEKTRONISCHE WIRKUNGSWEISE Der Ventilator mit dem Timer T LT (ST) wird nach dem Anlegen der Steuerspannung auf die Eingangsklemme von einem externen Schalter gestartet, z.B. Lichtschalter. Nach Trennung der Steuerspannung setzt der Ventilator den Betrieb für die eingestellte Nachlaufzeit von 2 bis 30 Minuten fort. Die Modell ist mit einem eingebauten Schnurschalter ein- und ausgeschaltet.
- Seite 11 WARTUNGSHINWEISE Wartungsarbeiten am Ventilator sind spätestens nach 6 Monaten durchzuführen. Wartungsschritte: • Trennen Sie den Ventilator von der Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist (Abb. 16). • Entfernen Sie die Abdeckungen und reinigen Sie den Ventilator mit einem weichen Tuch oder einem Pinsel (Abb. 17-18). •...
- Seite 12 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/ EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt.
- Seite 13 äußeren Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. • Austausch und Verwendung von Einheiten oder Teilen, die nicht durch den Hersteller vorgesehen sind. • Unzweckmäßige Benutzung des Geräts. •...
- Seite 14 AUßENABMEßUNGEN, MM Modell 100 Simple (-I) 120 Simple (-I) 125 Simple (-I) 150 Simple (-I) øD...
- Seite 16 100 Simple(-I) 100 Simple(-I) V VT/VTH 2min 30min...
- Seite 17 T/TH 2min 30min Jumper 2 min...
- Seite 19 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 20 Abnahmeprotokoll Turbo Simple (220V/60Hz) Simple-I Der Ventilator ist als betriebsfähig anerkannt. V171DE-03...
