Identification du produit 3
3.5

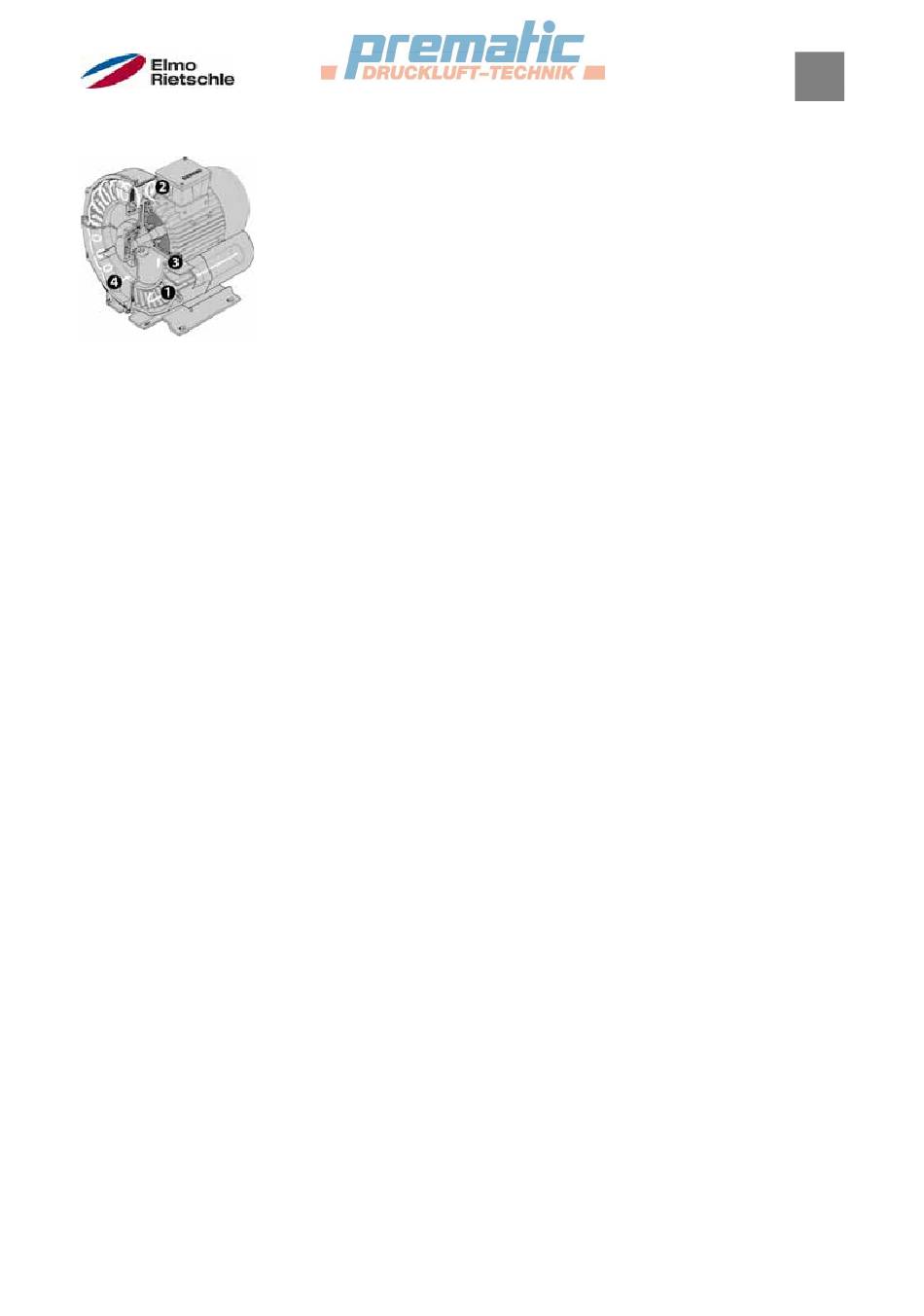

Principe de fonctionnement

Le compresseur à canal latéral se compose d'un entraînement (moteur) et d'un
élément de compression dans lequel tourne sans contact un rotor, à l'intérieur
d'un canal latéral.
Les compresseurs à canal latéral peuvent en principe être employés comme
pompes à vide ou comme compresseurs (voir Utilisation conforme à l'emploi pré-
vu [➙ 7]).
Commençant avec la mise en marche du moteur, le produit véhiculé est aspiré par
la connexion côté aspiration (1).
À son entrée dans le canal latéral, le produit véhiculé est accéléré dans le sens de
rotation par les pelles du rotor tournant (3).
La force centrifuge presse le produit véhiculé contre les parois internes du canal
latéral (2). De là le produit véhiculé est conduit de nouveau vers les pelles du rotor.
À chaque entrée dans le rotor, de l'énergie cinétique est transmise au produit vé-
hiculé et la pression augmente.
Au niveau de l'interruption, le diamètre du canal est réduit.
Dû à cela, le produit véhiculé est détaché des pelles du rotor et expulsé à travers
la connexion côté pression (4).
