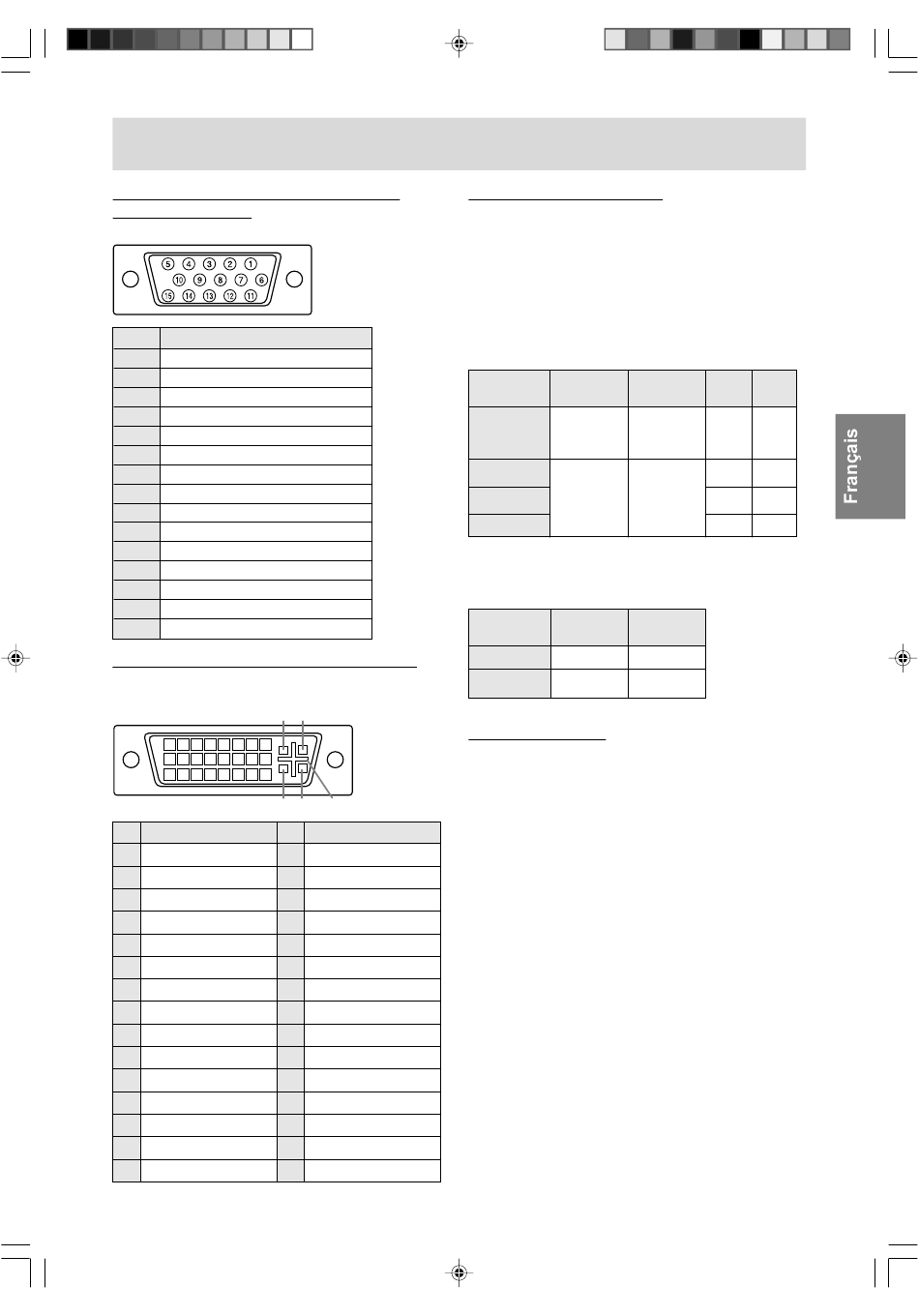

La broche du connecteur d'entrée du
signal analogique
(Mini connecteur de type D-sub 15 broches)
N° Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 GND
5 GND
6 Pour mise à la terre du signal vidéo rouge
7 Pour mise à la terre du signal vidéo vert
8 Pour mise à la terre du signal vidéo bleu
9 +5V
10 GND
11 GND
12 Données DDC
13 Pour entrée signal H-sync.
14 Pour entrée signal V-sync.
15 Horloge DDC
La broche du connecteur d'entrée DVI-I
[LL-T17D4]
(Connecteur DVI-I à 29 broches)
C1
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24
C3
N° Fonction N°
1 TMDS données 2- 16
2 TMDS données 2+ 17 TMDS données 0-
3 Ecran TMDS data 2/4 18 TMDS données 0+
4 N.C. 19 Ecran TMDS data 0/5
5 N.C. 20 N.C.
6 DDC horloge 21 N.C.
7 DDC données 22 Ecran horloge TMDS
Signal analogique synchronisé
8 23 Horloge TMDS +
verticalement
9 TMDS données 1- 24 Horloge TMDS -
10 TMDS données 1+ C1 Signal analogique d'image rouge
11 Ecran TMDS data 1/3 C2 Signal analogique d'image vert
12 N.C. C3 Signal analogique d'image bleu
13 N.C. C4
14 +5V C5 GND analogique
15 GND
Caractéristiques techniques

Gestion de l'alimentation

Le modèle LL-T17A4 est basé sur le système
VESA DPMS. Le modèle LL-T17D4 est basé sur
les deux systèmes VESA DPMS et DVI DMPM.
Pour activer la fonction de gestion de
l'alimentation du moniteur, la carte vidéo et
l'ordinateur utilisés doivent aussi être conformes à
la norme VESA DPMS ou à la norme DVI DMPM.
DPMS : Display Power Management Signalling
DMPM : Digital Monitor Power Management [LL-T17D4]
C2
DDC (Plug & Play)
Ce moniteur supporte la norme VESA DDC
(Display Data Channel).
Le DDC est une norme de signal servant à
exécuter les fonctions Plug & Play sur un moniteur
C4 C5
ou un ordinateur. Il transfère des informations telles
Fonction
que le degré de résolution entre le moniteur et
Détection de surchauffe de la
l'ordinateur. Il est possible d'utiliser cette fonction si
prise
l'ordinateur utilisé est conforme à la norme DDC et
s'il est réglé de manière à pourvoir détecté un
moniteur Plug & Play.
Il existe de nombreuses variétés de DDC en raison
des différences entre les systèmes. Ce moniteur
fonctionne selon les DDC2B.
Signal analogique
synchronisé horizontalement
73
Consommation H-sync V-sync
Mode DPMS Ecran
électrique
Activé
Affichage activé
En veille
Affichage
Suspendu désactivé
Désactivé
Consommation
Mode DMPM Ecran
électrique
Activé
Affichage activé
Désactivé
Affichage désactivé
36 W*
Oui Oui
38 W**
Non Oui
1,6 W
Oui Non
Non Non
*LL-T17A4
**LL-T17D4
38 W
1,6 W
