Gebrauchsanleitung
Alkoholtester ACE Public V / ACE Public
Autorenhaftung
Die hier enthaltenen Informationen wurden gewissenhaft und unter Annahme ihrer Richtigkeit
erstellt. Der Ersteller kann jedoch keine Haftung für die wie auch immer geartete Nutzung und daraus
erwachsenden Konsequenzen übernehmen. Der Ersteller ist nicht für Kosten oder Ausgaben für
Schäden haftbar, die aus der Nutzung der in diesem Dokument enthaltenen Informationen
entstehen. Änderungen an diesen Informationen sind ohne Ankündigung vorbehalten.
Kurzbeschreibung

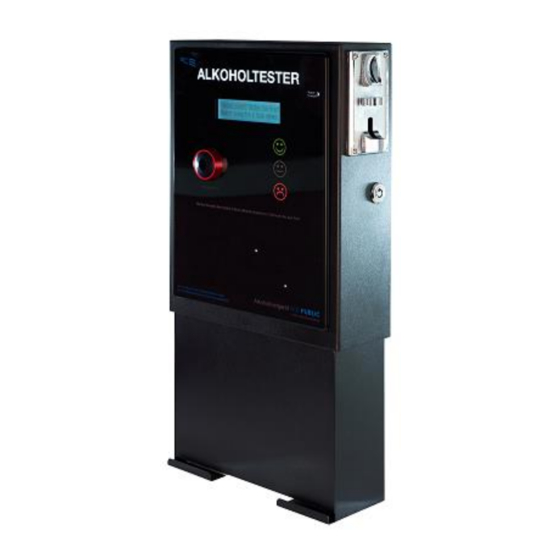

Die beiden Modellvarianten ACE Public V bzw. ACE Public sind hochwertige und benutzerfreundliche
digitale Atemalkoholtestgeräte für die Wandmontage. Beide sind mit einem elektrochemischen
Sensor ausgestattet und bieten eine Messgenauigkeit von +/- 0,05 ‰ (Promille). Der im blauen
Gerätedisplay angezeigte Messbereich liegt zwischen 0,00 und maximal 5,00 Promille (‰). Der in den
Geräten integrierte Sensor ist austauschbar, Ersatz-Sensoren erhalten Sie bei der ACE GmbH. Sie
können die Geräte aber auch zum Sensortausch oder anstatt eines Sensortausches zur Kalibrierung
an ACE senden, sobald eine Kalibrierung notwendig ist (siehe Anzeigedetails auf Seite 10).

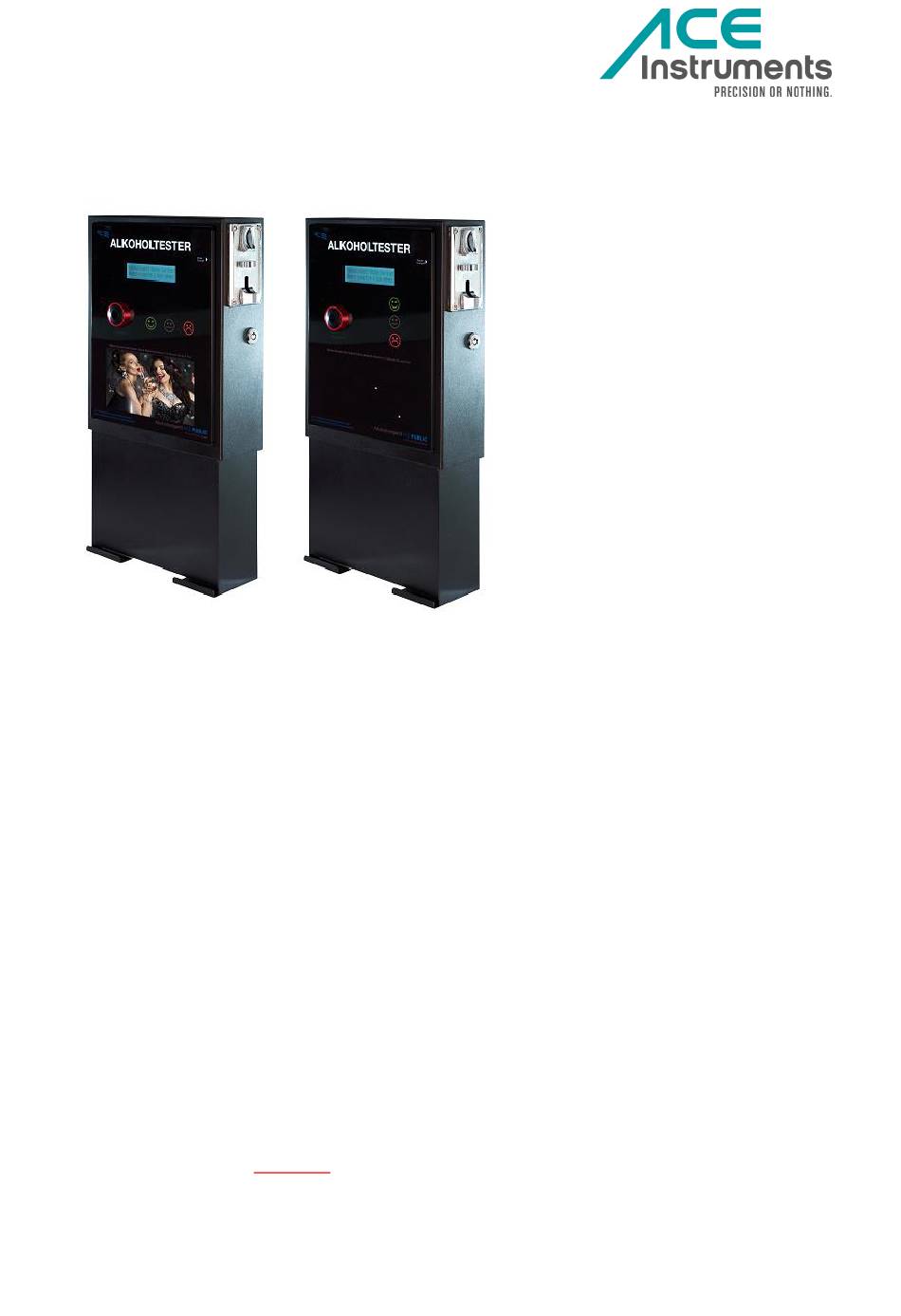

Hinweis zur Modellvariante ACE Public V (siehe oben, linke Abbildung)
Dieses Modell verfügt zusätzlich über einen Foto-/Videorahmen und über einen USB-Anschluss,
einen SD-Slot, einen CF-Slot und einen Micro-USB-Anschluss. Dadurch können Werbebilder- und -
Videos zur Information oder Unterhaltung im unteren Display angezeigt werden.
Lieferumfang
•
1 Elektrochemischer Alkoholtester ACE Public V oder ACE Public
•
1 Packung Strohhalme (100 Stück)
•
1 Netzadapter
Gerätes
bleiben!)
•
1 Fernbedienung
•
2 Schlüssel zum Versperren des Gerätes
•
Bedienungsanleitung in Deutsch
(ACHTUNG: Dieser muss aus Sicherheitsgründen unbedingt außerhalb des
[1]
Werbung
Verwandte Anleitungen für Ace instruments ACE Public V
Inhaltszusammenfassung für Ace instruments ACE Public V
- Seite 1 Änderungen an diesen Informationen sind ohne Ankündigung vorbehalten. Kurzbeschreibung Die beiden Modellvarianten ACE Public V bzw. ACE Public sind hochwertige und benutzerfreundliche digitale Atemalkoholtestgeräte für die Wandmontage. Beide sind mit einem elektrochemischen Sensor ausgestattet und bieten eine Messgenauigkeit von +/- 0,05 ‰ (Promille). Der im blauen Gerätedisplay angezeigte Messbereich liegt zwischen 0,00 und maximal 5,00 Promille (‰).
- Seite 2 Einführung Vielen Dank für den Kauf unseres Alkoholtesters ACE Public V bzw. ACE Public! Beide Modelle liefern Testergebnisse der ACE Genauigkeitsklasse I. Sie dürfen stets nur in Übereinstimmung mit den Anweisungen in der Bedienungsanleitung verwendet werden. Wichtiger Hinweis: Die am Display angezeigten Messwerte sind Promille-Werte, die 1:1 interpretiert werden können (es ist keine Multiplikation x 2 nötig).
- Seite 3 Warten Sie nach dem letzten Schluck Alkohol mindestens 15 Minuten bis zum Alkoholtest. Essen, Trinken und Rauchen Sie während dieser Zeit nicht. b) Bewahren Sie den ACE Public / ACE Public V nicht an einem kalten oder heißen oder feuchten oder schlecht belüfteten Platz auf.
- Seite 4 Kalibrierung Um die Genauigkeit des ACE Public bzw. ACE Public V aufrecht zu erhalten, empfehlen wir die Kalibrierung entweder nach 1.000 durchgeführten Tests oder spätestens nach 12 Monaten. Kalibrierung muss nicht zwingend vorgenommen werden; die Genauigkeit des ACE Public bzw. ACE Public V nimmt jedoch ohne Kalibrierung stetig ab.
- Seite 5 Genuss von Alkohol kein Freibrief für das Lenken eines Fahrzeuges oder eine andere Tätigkeit, die unter Alkoholeinfluss nicht ausgeführt werden sollte. Geräte-Einstellungen (für den ACE Public und den ACE Public V) Einstellungen für den Signalton und den Anzeige-Level des Messergebnisses Wenn Sie das Gerät öffnen, dann sehen Sie 3 Knöpfe am oberen Ende der Elektronikkarte.
- Seite 6 Münzsammelbox zu Abrechnungszwecken immer den zuletzt angezeigten Zählerstand. Informationen zum Foto-/Videorahmen bei der Modellvariante ACE Public V Das Modell ACE Public V verfügt wie eingangs erwähnt über einen austauschbaren Foto- /Videorahmen und über einen USB-Anschluss, einen SD-Slot, einen CF-Slot und einen Micro-USB- Anschluss.
- Seite 7 Rahmengröße: 480 x 272 Bild-Umlaufgeschwindigkeit: 600kbps / 24 Bildfelder pro Sekunde Bit-Rate: 696kbps Kundenspezifische Einstellungen für die Modellvariante ACE Public V 1. Unter [OSD Language] können Sie die Spracheinstellung am Gerät verändern. Zur Auswahl stehen dabei folgende Sprachen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Holländisch und Polnisch.
- Seite 8 Aktivieren der Zeitschaltuhr für den Foto-/Videorahmen des ACE Public V Wählen Sie im Menü [Settings], dann drücken Sie [Enter] oder [OK] und gelangen damit zu den einzelnen Einstellungsmöglichkeiten. Sie können die Einstellungen für den Foto-/Videorahmen entweder über die mitgelieferte Fernbedienung oder im Inneren des Gerätes direkt an der Hauptplatine / am Motherboard ändern.
- Seite 9 Miniaturbild oder [File Manager] = Dateimanager). Detailbeschreibungen zu diesen beiden Auswahlpunkten siehe weiter unten. Abspielen von Fotos bzw. Fotos + Musik, Musik, Videos am ACE Public V 1. Klicken Sie im Menü auf [Photo] und drücken Sie dann [Enter]. Anschließend wird automatisch der Inhalt des im Gerät angebrachten Speichermediums (USB, Micro USB, SD...
- Seite 10 [MOVIE]. Bei Schritt 3. gelangen Sie bei diesen drei Einstellungsvarianten jedoch nur zum [File Manager]. Im reinen Musik-Modus können nur Liedtitel im Format MP2, MP3 und WMA und im reinen Video- Modus können nur Videos im Format AVI wiedergegeben werden. Dateimanager (zum Einstellen der Auto-Play-Funktionen) Hier können Sie das automatische Abspielen [Auto-play] der Fotos, Fotos + Musik, Videos oder von Musik einstellen.
- Seite 11 Sensor Prüfen Sie, ob der Sensor an der Steckkarte im Geräteinneren korrekt angebracht ist. Wird dieser Hinweis weiterhin angezeigt, so tauschen Sie bitte den Sensor error aus. Problembehandlung Das Gerät ist am Stromnetz angeschlossen, aber es funktioniert nicht A. Das Gerät funktioniert mit einer Stromzufuhr von 110V bzw. 220V, prüfen Sie, ob diese gegeben ist.
- Seite 12 Abb. 5), bevor Sie es wieder mit den 4 Schrauben fixieren (die Schrauben nicht zu fest anziehen). Schließen Sie das Gerät an das Stromnetz an, schalten Sie den ACE Public / ACE Public V ein und prüfen Sie die Einstellungen zur Messgenauigkeit.
- Seite 13 Garantie und Haftung Garantie Die ACE Handels- und Entwicklungs GmbH übernimmt für das Produkt, dem diese Garantie- und Haftungserklärung beiliegt - in allen Versionen und Benennungen - eine Garantie von zwei Jahren nach dem Kauf auf Material- und Verarbeitungsfehler; eine Garantie von einem Jahr auf den Sensor. Diese Garantie schließt die Elektronik sowie das Gehäuse ein bzw.
