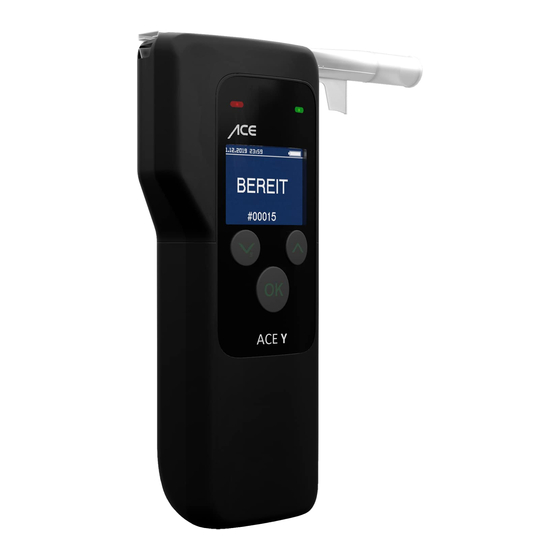

Ace instruments ACE Y Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Ace instruments Anleitungen
  4. Prüfgeräte
  5. ACE Y
  6. Gebrauchsanweisung

Ace instruments ACE Y Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Gebrauchsanweisung
de
3
ACE Y
i

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ace instruments ACE Y

Inhaltszusammenfassung für Ace instruments ACE Y

  • Seite 1 Gebrauchsanweisung 3 ACE Y...
  • Seite 2 00100123.eps...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Sicherheitsbezogene Informationen ....4 Konventionen in diesem Dokument ....4 Bedeutung der Warnzeichen .

  • Seite 4: Sicherheitsbezogene Informationen

     überprüfen, reparieren und instand halten. Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine  Änderungen am Produkt vornehmen. ACE Instruments (ACE Handels- und Entwicklungs GmbH) bei  Fehlern oder Ausfällen vom Produkt oder von Produktteilen informieren. Konventionen in diesem Dokument...

  • Seite 5: Typografische Konventionen

    12 Zuglasche für Batteriewechsel 13 Lautsprecher 14 Mundstück Verwendungszweck Das Alkoholmessgerät ACE Y dient zur Messung der Alkoholkonzentration im menschlichen Atem. Die Messung wird zur Ermittlung der Alkoholisierung von Personen verwendet. Auf Grundlage der Messung sollten keine therapeutischen Maßnahmen eingeleitet werden.

  • Seite 6: Gebrauch

    Das Gerät wird werkseitig kalibriert ausgeliefert. Wenn das Kalibrierdatum mehr als 6 Monate zurück liegt, sollte das Gerät kalibriert werden, z. B. durch ACE Instruments (ACE Handels- und Entwicklungs GmbH). Nach der letzten Alkoholaufnahme ca. 15 Minuten warten, bevor eine Messung durchgeführt wird.
  • Seite 7 Gebrauch 1. Mundstück aus der Verpackung nehmen. Aus hygienischen Gründen Mundkontaktbereich durch Verpackung geschützt lassen, bis das Mundstück fest auf dem Gerät sitzt. Mundstück schräg in die Mundstückaufnahme ansetzen und in die Mundstückaufnahme eindrücken. Die geriffelte Markierung (Andruckfläche) des Mundstücks zeigt dabei nach oben. Das Mundstück rastet hörbar ein (siehe Seite 2).

  • Seite 8: Passive Atemprobe Durchführen (Optional)

    Gebrauch Passive Atemprobe durchführen (optional) Bei der passiven Probenahme wird die Probenahme durch den Bediener des Geräts manuell ausgelöst. Mögliche Anwendungen sind die Prüfung der Umgebungsluft oder der Ausatemluft von Personen auf die Anwesenheit von Alkohol. Um eine passive Probenahme durchzuführen: -Taste ca.1 Sekunde gedrückt halten, bis der Startbildschirm erscheint.

  • Seite 9: Störungsbeseitigung

     Störungsbeseitigung Bei Gerätestörungen erscheint eine Fehlermeldung. Die unter der Meldung erscheinende Nummer dient zu Servicezwecken. Wenn die Störung auch nach mehrmaligem Ein- und Ausschalten erhalten bleibt, ACE Instruments (ACE Handels- und Entwicklungs GmbH) kontaktieren. Störung/Fehler Ursache Abhilfe Gerät lässt sich Batterie leer.

  • Seite 10: Wartung

    ACE Instruments (ACE Handels- und Entwick- lungs GmbH) kontak- tieren. Wartung Gerät halbjährlich kalibrieren lassen, da durch Drifterscheinungen die Messunsicherheit mit der Zeit zunimmt. Justierung nur durch autorisierte Personen durchführen lassen, z. B. ACE Instruments (ACE Handels- und Entwicklungs GmbH).

  • Seite 11: Batterie Wechseln

    Entsorgung Dieses Produkt darf nicht als Siedlungsabfall entsorgt werden. Es ist daher mit dem nebenstehenden Symbol gekennzeichnet. ACE Instruments nimmt dieses Produkt kostenlos zurück. Informationen dazu geben die nationalen Vertriebsorganisationen und ACE Instruments (ACE Handels- und Entwicklungs GmbH). Batterien und Akkus dürfen nicht als Siedlungsabfall entsorgt werden.

  • Seite 12: Technische Daten

    Technische Daten Technische Daten Messprinzip Elektrochemischer Sensor Messbereich Atemalkoholkonzentration 0,00 mg/L bis 2,50 mg/L (Ethanol-Masse pro Ausatemvolu- men bei 34 °C und 1013 hPa.) Blutalkoholkonzentration 0,00 ‰ bis 5,00 ‰ (Ethanol-Masse pro Blutvolumen bzw. -masse bei 20 °C und 1013 hPa) Bei der Angabe dieser Daten wird ein Umrechnungsfaktor von 2100 zwischen Atem- und Blutalkoholkonzentrations-Angaben verwendet (Werkseinstellung).
  • Seite 13 Technische Daten Messgenauigkeit Standardabweichung der Wiederholbarkeit mit Ethanolstandard bis 0,50 mg/L 0,008 mg/L ≥0,50 mg/L 1,7 % des Messwerts bis 1,00 ‰ 0,017 ‰ oder ≥ 1,00 ‰ 1,7 % des Messwerts je nachdem welcher Wert höher ist Drift der Empfindlichkeit typisch 0,4 % vom Messwert Wartezeit für Messbereitschaft nach einer vorherigen Messung mit:...
  • Seite 16 ACE Handels- und Entwicklungs GmbH Staufenstraße 1 / Hallen 8-14 83395 Freilassing, Germany +49 8654 779 53 31 Fax +49 8654 779 96 94 www.alkomat.net 93 00 123 - GA 4754.593 © ACE Handels- und Entwicklungs GmbH Edition 01 - June 2019 Subject to alteration...
