01482
01487

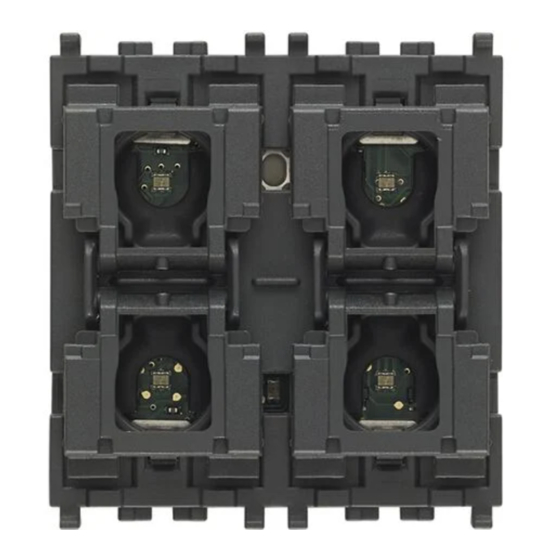

01482 - Apparecchio di comando per domotica a quattro pulsanti ed
attuatore per 1 tapparella con orientamento delle lamelle con uscita a
relè in scambio per motore cos ø 0,6 2 A 120-240 V~ 50/60 Hz, individua-
zione al buio a LED RGB con regolazione di intensità, da completare con
mezzi tasti intercambiabili da 1 o 2 moduli Eikon, Arké o Plana - 2 moduli.
01487 - Apparecchio di comando per domotica a sei pulsanti ed
attuatore per 1 tapparella con orientamento delle lamelle con uscita
a relè in scambio per motore cos ø 0,6 2 A 120-240 V~ 50/60 Hz,
individuazione al buio a LED RGB con regolazione di intensità, da
completare con mezzi tasti intercambiabili da 1 o 2 moduli Eikon,
Arké o Plana - 3 moduli.
Il dispositivo è provvisto di pulsanti configurabili anche come basculanti, di attuatore
tapparella e lamella, LED RGB con colore configurabile, per comando e regolazione
in impianti domotici By-me. Per le serie Eikon ed Arkè tutti i copritasti, sia quelli a
catalogo che quelli personalizzati, hanno simboli retroilluminabili con colori RGB
personalizzabili.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 25 mA
• LED rosso e pulsante di configurazione
• Uscita con 2 relé per il comando di una tapparella
• Tempo di interblocco per l'uscita tapparelle: > 500ms
• Temperatura di funzionamento: -5 °C ÷ +45 °C (uso interno)
• Grado di protezione: IP20
• I blocchi funzionali pulsanti e basculanti hanno profondità di gruppo pari a
1 (possono cioè appartenere ad un solo gruppo)
• Art. 01482:
- 4 pulsanti configurabili anche come 2 basculanti
- 4 LED RGB con colore configurabile
• Art. 01487:
- 6 pulsanti configurabili anche come 3 basculanti
- 6 LED RGB con colore configurabile
CARICHI COMANDABILI.
• 2 A cos ø 0,6 (20.000 cicli) a 120-240 V~.
M
Plug&Play.
ATTENZIONE: La modalità plug&play prevede che nel sistema siano presenti
solo dispositivi in plug&play e non dispositivi configurati nel sistema By-me
Plus.
Per il funzionamento in modalità Plug&Play installare sul dispositivo soltanto i
mezzi tasti da 1 modulo.
In assenza di configurazione il dispositivo è già preconfigurato come segue:
- La pressione lunga di A apre la tapparella mentre la pressione lunga di B la
chiude.
- La pressione breve di A o di B ferma la tapparella se essa è in movimento; vice-
versa, se la tapparella è ferma, si ha la rotazione delle lamelle.
- Premendo C viene inviato sul bus uno scenario di "UP tapparelle".
- Premendo D viene inviato sul bus uno scenario di "DOWN tapparelle".
Inoltre, per l'art. 01487:
- Premendo E viene inviato sul bus uno scenario di "OFF luci";
- Premendo F viene inviato sul bus uno scenario di "OFF luci e DOWN tapparelle".
La pressione dei pulsanti viene segnalata dai led che si accenderanno per 3 s.
IMPOSTAZIONE DEL COLORE DEI LED.
MODALITÀ Plug&Play.
• Attivazione procedura: premere contemporaneamente i pulsanti C e D con
pressione lunga; i led si accenderanno tutti con il colore attualmente impostato.
• Selezione del colore: premere brevemente il pulsante C o quello D per visualiz-
zare il colore successivo.
• Salvataggio colore e uscita procedura: premere il pulsante C o quello D con
pressione lunga.
• Uscita procedura senza salvataggio colore: dopo un time out di 5 s.
49401153B0 01 1906
SISTEMA By-me Plus.
• Il colore viene impostato da App View Pro attraverso i rispettivi menu.
CONFIGURAZIONE CON APP View Pro.
Per tutti i dettagli si vedano i manuali scaricabili dal sito www.vimar.com.
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale qualificato con l'osservanza
delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
• Il circuito di alimentazione dell'uscita a relè deve essere protetto contro i sovrac-
carichi da un dispositivo, fusibile o interruttore automatico, con corrente nominale
non superiore a 16 A.
CONFORMITÀ NORMATIVA.
Direttiva BT.
Direttiva EMC.
Norme EN 60669-2-5, EN 50491.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere
tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente
dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta dif-
ferenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile con-
segnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'ac-
quisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con
superficie di vendita di almeno 400 m
di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta
differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambien-
te e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
01482 - Home automation control module with four pushbuttons and
actuator for 1 roller shutter with slat tilt function with change-over
relay output for cos ø motor 0.6 2 A 120-240 V~ 50/60 Hz, RGB LED
location in the dark with brightness control, to be completed with
interchangeable half-buttons: 1 or 2 module Eikon, 2 module Arké
or Plana.
01487 - Home automation control module with six pushbuttons and
actuator for 1 roller shutter with slat tilt function with change-over
relay output for cos ø motor 0.6 2 A 120-240 V~ 50/60 Hz, RGB LED
location in the dark with brightness control, to be completed with
interchangeable half-buttons: 1 or 2 module Eikon, 3 module Arké
or Plana.
The device is equipped with pushbuttons that can also be configured as rocker
switches, roller shutter and slat tilt actuator, RGB LED with configurable colour, for
setting and control functions in By-me home automation systems. For the Eikon and
Arkè series, all the cover plates, whether from the catalogue or custom products,
have symbols that can be backlit with customisable RGB colours.
FEATURES.
• Rated supply voltage: BUS 29 V
• Power consumption: 25 mA
• Red LED and configuration button
• Output with 2 relays for controlling a roller shutter
• Shutter output interlock time: > 500ms
• Operating temperature: -5°C to +45°C (indoor use)
• Ingress protection rating: IP20
• Compatible with the By-me 21509 control unit and EasyTool Professional
• The pushbutton and rocker switch functional blocks have a group depth of
1 (that is, they can belong to one group only).
• Art. 01482:
- 4 pushbuttons that can also be configured as 2 rocker switches
- 4 RGB LEDs with configurable colour
• Art. 01487:
- 6 pushbuttons that can also be configured as 3 rocker switches
- 6 RGB LEDs with configurable colour
CONTROLLABLE LOADS.
• 2 A cos ø 0,6 (20.000 cycles) to 120-240 V~.
M
