- Seite 1 Handbuch GSM-Thermostat 02906 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. GSM-Thermostat 02906 ………………………………………………………………………………………… 2 2. GSM-Funktion ……………………………………………………………………………………………………… 2 2.1 Einsetzen oder Wechsel der SIM-Karte ……………………………………………………………………… 2 . Display ……………………………………………………………………………………………………………… 4 3.1 Tastenfunktionen ……………………………………………………………………………………………… 5 3.2 Symbole ………………………………………………………………………………………………………… 5 3.3 Ökometer ……………………………………………………………………………………………………… 6 3.4 Sperre der Benutzeroberfläche mittels PIN-Code …………………………………………………………… 6 4. -
Seite 4: Gsm-Thermostat 02906

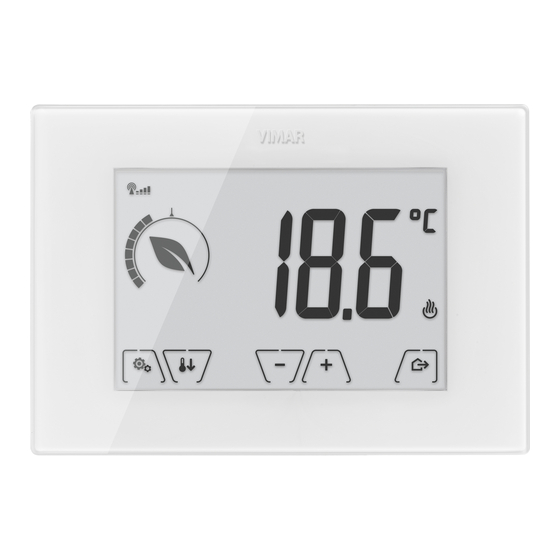

1. GSM-Thermostat 02906 Das Gerät steuert die Raumtemperatur durch Aktivierung/Deaktivierung des Versorgungskreises von Brenner oder Zirkulationspumpe der Heizung bzw. der Klimaanlage und garantiert dadurch eine ideale Temperatur. Entsprechende Anzeigen der grafischen Benutzeroberfläche erleichtern die Steuerung der Anlage und ermöglichen dem Benutzer ein bedienungsfreundliches und energiesparendes Raummanagement. Der Thermostat verfügt über einen GSM-Kommunikator für die Fernschaltung und ist daher zur Installation in Nebenwohnungen geradezu ideal. -
Seite 5: Einsetzen Oder Wechsel Der Sim-Karte
• Den PIN-Code der SIM-Karte deaktivieren (die SIM-Karte in ein Handy einsetzen und beim Einschalten die Aufforderung für den PIN-Code deaktivieren). • Den Thermostat 02906 von der Stromversorgung trennen. • Die Frontblende abnehmen; hierzu einen Schraubendreher in den vorgesehenen Schlitz an der unteren Seite einfügen, die dort befindliche Lasche zum Ausrasten nach oben drücken und gleichzeitig die Frontblende nach außen ziehen. -
Seite 6: Display
• Das Symbol informiert über die korrekte Installation und die Qualität des GSM-Netzes: blinkt: Einschaltphase (blinkt das Symbol nach einigen Minuten weiterhin auf, bedeutet dies, dass ein FEHLER aufgetreten ist und demnach die SIM-Karte überprüft werden muss) : GSM-Signal nicht vorhanden oder unzureichend : GSM-Signal gerade ausreichend (bis 20 %) : GSM-Signal zwischen 20 % und 50 % : GSM-Signal zwischen 50 % und 80 %... -
Seite 7: Tastenfunktionen
3.1 Tastenfunktionen : erhöht die numerischen Werte. Bei „Ausblenden“ vom Display kann der Wert nicht weiter erhöht werden. : verringert die numerischen Werte. Bei „Ausblenden“ vom Display kann der Wert nicht weiter verringert werden. : scrollt bei der Navigation die verfügbaren Menüs nach rechts. Bei „Ausblenden“ vom Display ist das letzte scrollbare Element erreicht worden. -
Seite 8: Ökometer
3.3 Ökometer Anzeige Einstellring Verbrauchsstufe Energieeinsparung Abb. 2: ÖKOMETER-Symbolgruppe Auf der linken Seite des Displays befindet sich eine als „ÖKOMETER“ bezeichnete Symbolgruppe, die eine allgemeine Angabe zum vorgesehenen Verbrauch zur Verfügung stellt und dadurch die auf Energiesparen ausgelegte Einstellung erleichtert. Die angezeigten Angaben stützen sich auf eine Verbrauchsprognose aus dem Vergleich zwischen dem aktuell eingestellten Temperatursollwert und dem geschätzten Durchschnittsverbrauch (es besteht somit kein Bezug zur aktuellen Raumtemperatur). -
Seite 9: Betriebsarten
4. Betriebsarten Der Thermostat 02906 kann die Temperatur im Rahmen der folgenden Betriebsarten regeln: • Aus (OFF): Schaltet die Anlage aus und führt keine Regelung durch. • Hand (ON): Hiermit kann der gewünschte Sollwert der Temperatur von Hand eingestellt werden. -
Seite 10: Hand
4.2 Hand (ON) Hierbei handelt es sich um die „herkömmliche“ Betriebsart; der Thermostat regelt die Raumtemperatur auf den vom Benutzer eingestellten Wert (von Hand eingestellter Sollwert). Abb. 5: Typische Seite bei Betriebsart Hand Der Sollwert kann mit oder geändert werden. Im Verlauf der Einstellung blinkt der Sollwert auf, und die Füllung des runden Einstellrings ändert sich entsprechend;... -
Seite 11: Abwesenheit
4.3 Abwesenheit Mit dieser Betriebsart kann der Benutzer bei Verlassen des Raums eine schnelle und effektive Energieeinsparung erzielen. In der Betriebsart „Abwesenheit“ regelt das System nach dem Sollwert „Abwesenheitstemperatur“ Die Betriebsart Abwesenheit kann nur aus der Betriebsart Hand durch Antippen von aktiviert werden. -
Seite 12: Reduzierter Nachtbetrieb
4.4 Reduzierter Nachtbetrieb Typische nächtliche Betriebsart zur deutlichen Senkung des Anlagenverbrauchs. Im „Reduzierten Nachtbetrieb“ senkt das Gerät den Verbrauch der Anlage, indem es die Raumtemperatur auf einen um Grad niedrigeren (bzw. bei Klimaanlage höheren) Wert als in der Betriebsart Hand bringt. -
Seite 13: Frostschutz
4.5 Frostschutz Mit dieser nur bei der als Heizung funktionierenden Anlage aktivierbaren Betriebsart kann eine Mindesttemperatur (Sollwert ) eingestellt werden, um Schäden an den Wasserleitungen zu verhin- dern oder die Temperatur bei längerer Abwesenheit während des Winters nicht unter einen bestimmten Sicherheitswert sinken zu lassen. -
Seite 14: Menü Einstellungen
5. Menü Einstellungen Über das Menü Einstellungen können sämtliche Funktionen des Thermostats konfiguriert werden. Auf der Hauptseite (siehe Abb. 1) das Symbol antippen. Im Hauptmenü werden durch folgende (blinkende) Symbole der Reihe nach angezeigt, mit denen die entsprechenden Untermenüs aufgerufen werden können: Einstellung der Betriebsart Einstellung Heizung/Klimaanlage Einstellung des Temperatur-Sollwerts... -
Seite 15: Einstellung Heizung/Klimaanlage
5.2 Einstellung Heizung/Klimaanlage Dieses Menü ist ausschließlich dem Installationstechniker vorbehalten. 5.3 Einstellung des Temperatur-Sollwerts Dieses Menü ist ausschließlich dem Installationstechniker vorbehalten. 5.4 Einstellung der Maßeinheit • Das Menü ermöglicht die Einstellung der zur Temperaturanzeige verwendeten Maßeinheit (°C oder °F) Über die gewünschte Maßeinheit wählen und mit bestätigen. -
Seite 16: Gsm-Einstellungen
5.10 GSM-Einstellungen Alle Einstellungen der GSM-Funktionen erfolgen ausschließlich über die entsprechende Smartphone- App, die mit dem Thermostat per SMS kommuniziert, aber nicht am Thermostat selbst; der Thermostat ermöglicht immerhin die Aktivierung der in den Abschnitten 5.10.1 und 5.10.2 beschriebenen Funktionen. 5.10.1 Ein-/Ausschaltung GSM-Funksender Mit dieser Option kann der GSM-Funksender ein- bzw. - Seite 18 Viale Vicenza, 14 - 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italien) +39 0424 488 188 02906 Benutzer 01 1407 Fax (Export) +39 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
