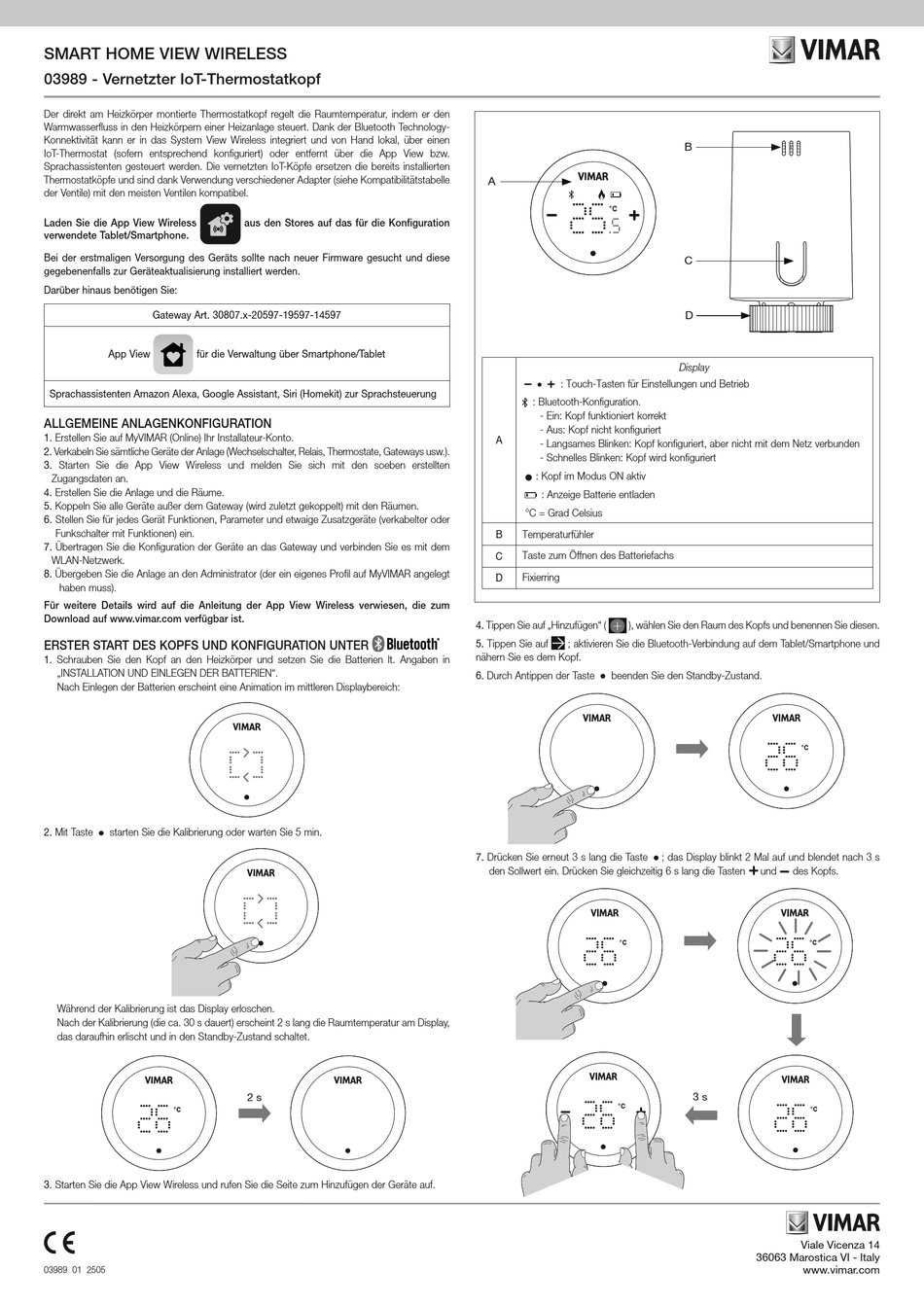

Vimar 03989 Bedienungsanleitung

SMART HOME VIEW WIRELESS
03989 - Vernetzter IoT-Thermostatkopf
Der direkt am Heizkörper montierte Thermostatkopf regelt die Raumtemperatur, indem er den
Warmwasserfluss in den Heizkörpern einer Heizanlage steuert. Dank der Bluetooth Technology-
Konnektivität kann er in das System View Wireless integriert und von Hand lokal, über einen
IoT-Thermostat (sofern entsprechend konfiguriert) oder entfernt über die App View bzw.
Sprachassistenten gesteuert werden. Die vernetzten IoT-Köpfe ersetzen die bereits installierten
Thermostatköpfe und sind dank Verwendung verschiedener Adapter (siehe Kompatibilitätstabelle
der Ventile) mit den meisten Ventilen kompatibel.
Laden Sie die App View Wireless
verwendete Tablet/Smartphone.
Bei der erstmaligen Versorgung des Geräts sollte nach neuer Firmware gesucht und diese
gegebenenfalls zur Geräteaktualisierung installiert werden.
Darüber hinaus benötigen Sie:
Gateway Art. 30807.x-20597-19597-14597
App View für die Verwaltung über Smartphone/Tablet
Sprachassistenten Amazon Alexa, Google Assistant, Siri (Homekit) zur Sprachsteuerung
ALLGEMEINE ANLAGENKONFIGURATION
1. Erstellen Sie auf MyVIMAR (Online) Ihr Installateur-Konto.
2. Verkabeln Sie sämtliche Geräte der Anlage (Wechselschalter, Relais, Thermostate, Gateways usw.).
3. Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten
Zugangsdaten an.
4. Erstellen Sie die Anlage und die Räume.
5. Koppeln Sie alle Geräte außer dem Gateway (wird zuletzt gekoppelt) mit den Räumen.
6. Stellen Sie für jedes Gerät Funktionen, Parameter und etwaige Zusatzgeräte (verkabelter oder
Funkschalter mit Funktionen) ein.
7. Übertragen Sie die Konfiguration der Geräte an das Gateway und verbinden Sie es mit dem
WLAN-Netzwerk.
8. Übergeben Sie die Anlage an den Administrator (der ein eigenes Profil auf MyVIMAR angelegt
haben muss).
Für weitere Details wird auf die Anleitung der App View Wireless verwiesen, die zum
Download auf www.vimar.com verfügbar ist.
ERSTER START DES KOPFS UND KONFIGURATION UNTER
1. Schrauben Sie den Kopf an den Heizkörper und setzen Sie die Batterien lt. Angaben in
„INSTALLATION UND EINLEGEN DER BATTERIEN".
Nach Einlegen der Batterien erscheint eine Animation im mittleren Displaybereich:
2. Mit Taste starten Sie die Kalibrierung oder warten Sie 5 min.
Während der Kalibrierung ist das Display erloschen.
Nach der Kalibrierung (die ca. 30 s dauert) erscheint 2 s lang die Raumtemperatur am Display,
das daraufhin erlischt und in den Standby-Zustand schaltet.
°C
3. Starten Sie die App View Wireless und rufen Sie die Seite zum Hinzufügen der Geräte auf.
03989 01 2505
aus den Stores auf das für die Konfiguration

2 s
A
°C
: Touch-Tasten für Einstellungen und Betrieb
: Bluetooth-Konfiguration.
- Ein: Kopf funktioniert korrekt
- Aus: Kopf nicht konfiguriert
A
- Langsames Blinken: Kopf konfiguriert, aber nicht mit dem Netz verbunden
- Schnelles Blinken: Kopf wird konfiguriert
: Kopf im Modus ON aktiv
: Anzeige Batterie entladen
°C = Grad Celsius
B Temperaturfühler
Taste zum Öffnen des Batteriefachs
C
Fixierring
D
4. Tippen Sie auf „Hinzufügen" ( ), wählen Sie den Raum des Kopfs und benennen Sie diesen.
5. Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone und
nähern Sie es dem Kopf.
6. Durch Antippen der Taste beenden Sie den Standby-Zustand.
7. Drücken Sie erneut 3 s lang die Taste
den Sollwert ein. Drücken Sie gleichzeitig 6 s lang die Tasten
°C
°C
B
C
D
Display

°C
; das Display blinkt 2 Mal auf und blendet nach 3 s
und des Kopfs.

°C

3 s
°C
